У вас мертвий циліндр на машині. Машина не працює. Вам потрібна заміна, швидко.
Замовляйте без вимірювання, і ви ризикуєте: новий циліндр має правильний отвір, але неправильний хід — він досягає дна ще до завершення роботи. Або очі шпильки на чверть дюйма замалі. Або порти неправильного потоку. Машина не працює ще два тижні, поки не та частина повертається назад.
Ретельне вимірювання займає сорок хвилин. Це перетворює «Я думаю, що це приблизно такий великий» на креслення, за яким можна будувати фабрику. Кожна година, яку ви витрачаєте на вимірювання, — це година, яку ви не витрачаєте на очікування заміни, яка не підходить.
Цей посібник охоплює шість вимірювань, які вам потрібні: отвір, шток, хід, загальна довжина, кріплення та отвори.
- Супорти (дешевий 6-дюймовий цифровий штангенциркуль підійде)
- Рулетка або сталева лінійка
- ручка та папір (або ваш телефон)
- Фотоапарат
- Чиста ганчірка — протріть стрижень і порти перед вимірюванням
Нічого екзотичного. Цех має все це.
Отвір — це внутрішній діаметр стовбура — частина, у якій ковзає поршень. Він визначає силу циліндра.
Площа поршня = π × (діаметр/2)²
Два приклади, щоб показати, чому це важливо:
- 3" отвір при 2000 PSI → 14 137 фунтів штовхальної сили
- 4" отвір при 2000 PSI → 25 133 фунтів штовхальної сили
Той самий тиск, на 78% більше сили. Ось чому діаметр отвору є першим числом, яке вимагає завод.
Як виміряти:Якщо циліндр розібраний, супорт безпосередньо всередині стовбура. Якщо він все ще зібраний, не змушуйте його — канал ствола часто вибитий на стовбурі або на табличці з даними. Шукайте штамп на зразок "3.00 BORE" або номер моделі. Надішліть нам фото будь-якого штампування; ми можемо прочитати канал ствола з моделі.
Діаметр стрижня має значення з двох причин: міцність і герметичність.

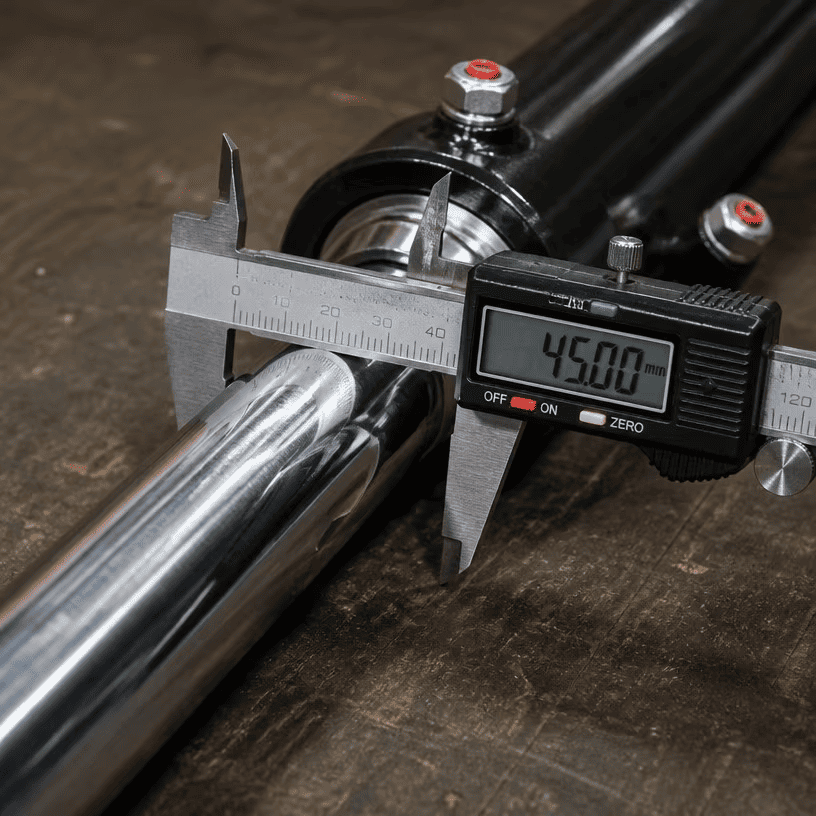

Як виміряти:Стрижень супорта там, де він чистий — біля сальника, а не на кінчику, де він може бути зношений. Спочатку очистіть його. Запорошений стрижень більший, ніж він є.
Перевірити на знос. Якщо вудилище має сильні подряпини, ямки або зношену сходинку в місці їзди ущільнення, повідомте про це у своєму запиті. Зношений шток означає, що машина може мати проблему з перекосом — новий циліндр зношуватиметься так само, якщо причину не усунути.

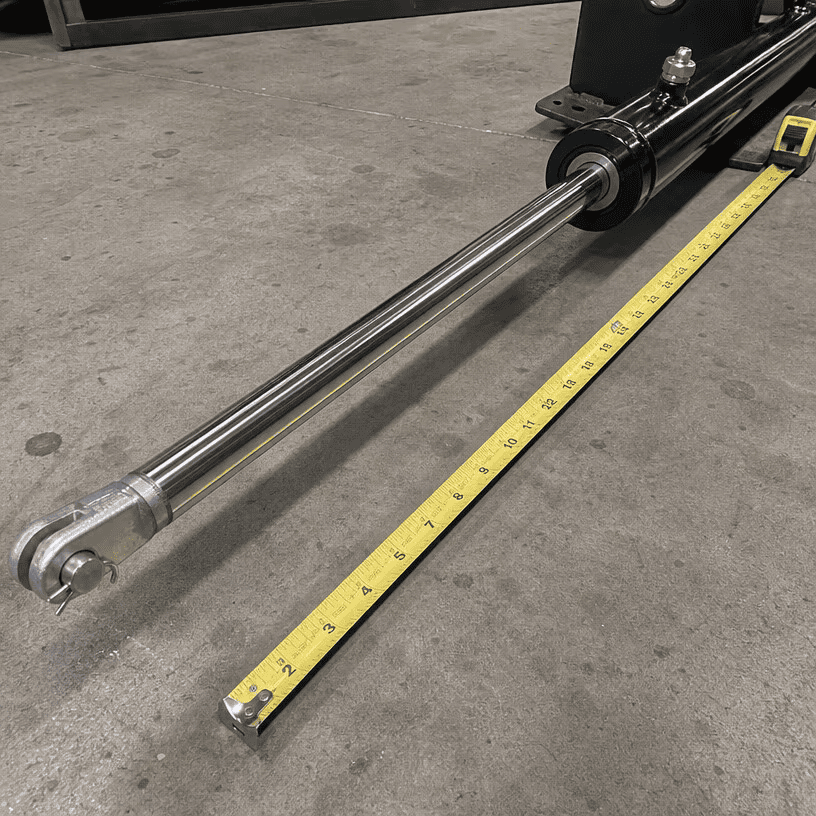

Хід - це відстань, яку проходить вудилище від повного втягнення до повного висунення. Саме тут трапляється більшість помилок вимірювань.
Неправильний шлях:Вгадування за відкритим стрижнем, коли циліндр вимкнено з машини.
1. Виміряйте циліндр повністю втягнутим — від кінця до кінця, від центру до центру. Назвіть це Р.
2. Виміряйте циліндр повністю розтягнутим — від кінця до кінця, центр штифта до центру штифта. Назвіть це Е.
3. Хід = E − R (для стандартного циліндра хід штока дорівнює різниці загальної довжини між висунутим і втягнутим).
Приклад: втягнутий 24 дюйми, висунутий 60 дюймів → хід 36 дюймів.
Якщо циліндр знаходиться на машині, ви можете виміряти хід на місці: позначте шток біля сальника, витягніть його повністю, виміряйте відкритий шток — ця відкрита довжина є ходом.
Ніколи не змішуйте одиниці. Вимірюйте все в дюймах або все в міліметрах. Циліндр із робочим ходом 36 дюймів і робочим ходом 900 мм не є одним і тим же циліндром.

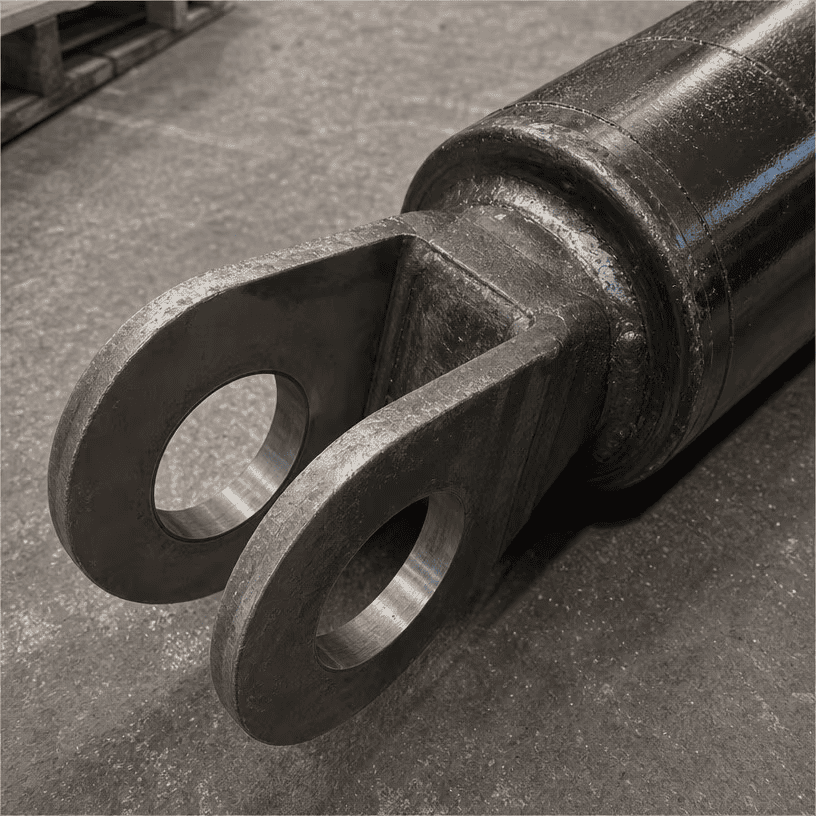

Монтаж - це спосіб кріплення циліндра до машини. Це друге за поширеністю джерело неправильних замовлень.
Вушко для шпильки: виміряйте діаметр отвору для шпильки та ширину між вухами. Також зверніть увагу на відстань від центру отвору до кінця стовбура/стрижня — заводи будують із цих розмірів.
Поперечна труба: виміряйте зовнішній діаметр труби та відстань між кінцями труби.
Фланець або цапфа: зверніть увагу на малюнок отвору під болт, розмір болта та товщину фланця. Для цапф — діаметр цапфи та положення цапфи вздовж стовбура.
Найголовніше: центри штифтів. Коли ви вказуєте загальну довжину (втягнутий і висунутий), розташуйте їх від центру до центру — це той розмір, який фактично бачить машина. Вимірювання зовнішнього боку очей збільшує товщину ока вдвічі, і ваша заміна буде надто довгою.
Порти – це місце з’єднання шлангів. Помилилася нитка, і нічого не підходить.
Чотири загальні стандарти: SAE (різьба UNF), NPT (конічна труба), BSP (британська паралель) і метрика.

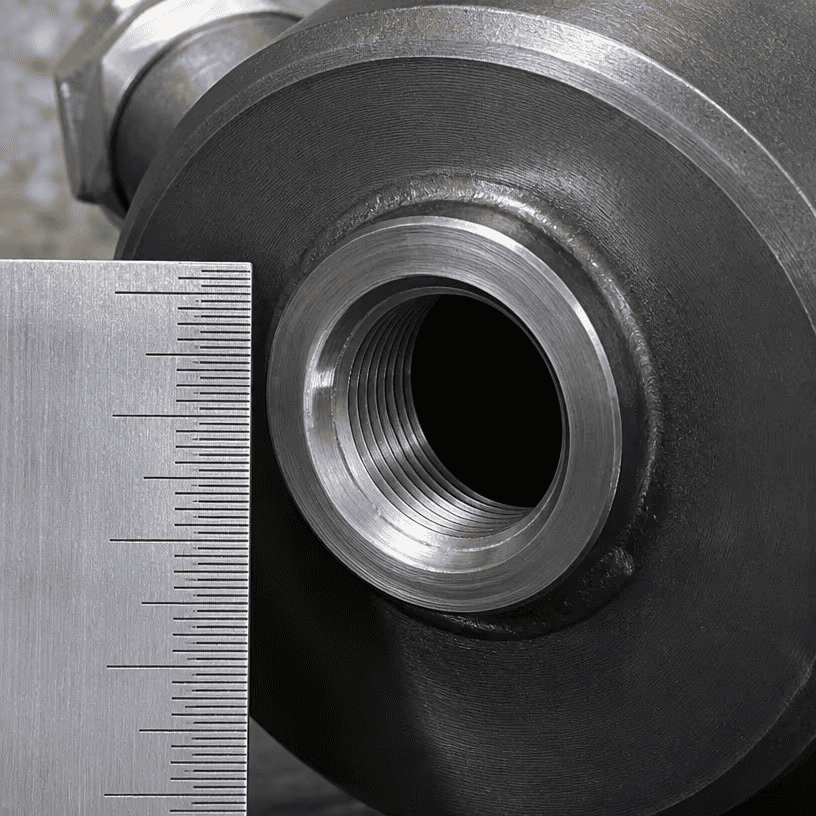

Як вимірювати: штангенциркулем виміряйте діаметр порту, потім порахуйте різьби понад один дюйм (для дюймів) або 10 мм (для метричних). Порівняйте
| Нитка | Типовий розмір циліндрів | Примітки |
|---|---|---|
| Ущільнювальне кільце SAE (стиль JIC) | №6, №8, №10 | Пряме ущільнювальне кільце ущільнює обличчя |
| NPT | 1/4", 3/8", 1/2" | Конічні, ущільнення на різьбі |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Паралельний або звужений британський стандарт |
| Метрика | М18×1,5, М22×1,5 | Пряма метрична різьба |
Не впевнений? Фотогзачепити порт лінійкою поруч і надіслати фотографію. Ми визначаємо нитку по картинці — швидше і безпечніше, ніж вгадувати.
1. Неправильне вимірювання ходу — вгадування замість вимірювання довжини втягнутих і розтягнутих.
2. Вимірюйте загальну довжину до зовнішньої сторони очей — завжди використовуйте центр шпильки до центру.
3. Змішування дюймів і міліметрів — один циліндр у двох системах одиниць.
4. Вимірювання зношеного стрижня — там, де він зносився, стрижень тонший; очистіть його та виміряйте на кінці сальника.
5. Забувши про діаметри штифтів — отвір правильний, монтажні отвори неправильні, і циліндр не зачепиться.
6. Жодних фотографій — фотографія циліндра, таблички з даними, кріплення та портів відповідає на половину запитань ще до того, як ви надішлете номери.
Заповніть це та надішліть разом із запитом:
| Вимірювання | Значення | Одиниця (дюйми / мм) |
|---|---|---|
| свердловина | ||
| Діаметр стержня | ||
| Інсульт | ||
| Втягнута довжина (центр шпильки до центру шпильки) | ||
| Збільшена довжина (від центру шпильки до центру шпильки) | ||
| Тип кріплення (штифтове вушко / скоба / поперечна труба / фланець / цапфа) | ||
| Діаметр отвору для шпильки (якщо вушко шпильки) | ||
| Різьба порту (SAE / NPT / BSP / метрична) | ||
| Розмір порту | ||
| Додані фотографії? (циліндр, табличка з даними, кріплення, порти) |
Надішліть аркуш, а також:
1. Фотографії циліндра — вид збоку, торці кріплення, порти, табличка з даними
2. Будь-яке штампування або номер деталі на стовбурі
3. Марка та модель машини, якщо відомо
Ми створюємо заміну за вашими вимірюваннями або порівнюємо номер деталі з нашим каталогом — залежно від того, що швидше підбере правильний циліндр. Якщо щось у ваших вимірюваннях не збігається, наші інженери запитають про це, перш ніж ми будемо різати сталь. Ми не вгадуємо.
