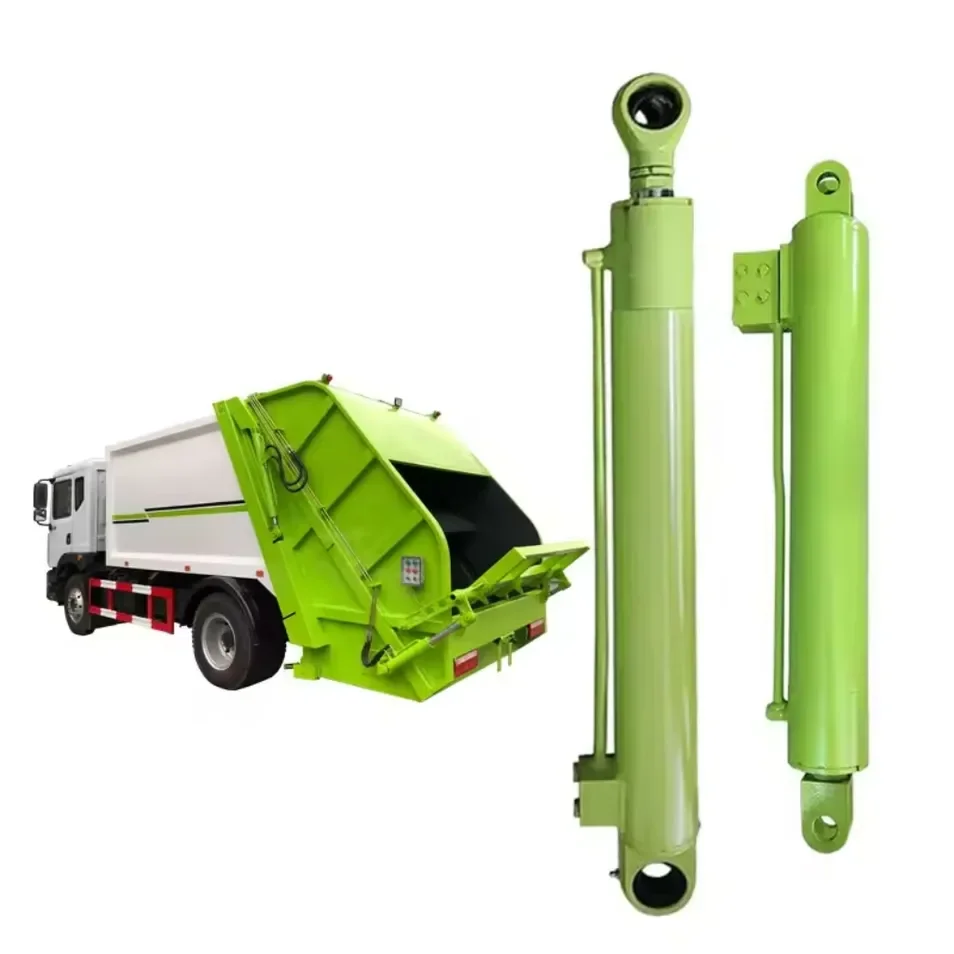

L-HYC00905 — це циліндр ковзання заднього навантажувача для сміттєвозів із діаметром отвору 5,5 дюйма, штоком 2,5 дюйма та ходом 37 дюймів для застосування на ковзній панелі.
Bore:
5,5 дюймівRod:
2,5 дюймаStroke:
37 дюймівЦиліндр ковзання на сміттєвозі із заднім навантажувачем виконує іншу роботу, ніж циліндр важеля на фронтальному навантажувачі. Він працює всередині корпусу, переміщаючи слайд-панель у циклі завантаження та перенесення. Це означає, що доступний простір для встановлення, траєкторія ходу та точки з’єднання так само важливі, як і клас сили циліндра.
HCIC перераховує L-HYC00905 як L-циліндр ковзання для сміттєвозів із заднім навантажувачем. У каталозі вказано діаметр отвору 5,5 дюйма, шток 2,5 дюйма та хід 37 дюймів.
| Параметр | Каталожна вартість |
|---|---|
| Модель | L-HYC00905 |
| застосування | L Розсувний циліндр |
| свердловина | 5,5 дюймів |
| Стрижень | 2,5 дюйма |
| Інсульт | 37 дюймів |
Джерело: каталог HCIC-2026, сторінка PDF-файлу 11, друкована сторінка каталогу 19. Інформація про задній навантажувач HCIC також містить список L-HYC00905 з тими самими значеннями діаметра отвору, штока та ходу.
Посувна панель не просто рухається по прямій лінії без опору. Циліндр працює всередині кузова заднього навантажувача, де упакований матеріал, напрямне тертя та мінливі умови навантаження впливають на рух. Якщо хід занадто короткий, панель може не завершити запланований хід. Якщо монтажне положення неправильне, циліндр може досягти невигідного кута або втратити корисну механічну перевагу.
5,5-дюймовий отвір і 37-дюймовий хід описують сам циліндр. Вони самі по собі не доводять, що він підійде до кожного кузова із заднім навантажувачем. Направляючу ковзання, відстань між штифтами, довжину втягнутого положення, положення порту та гідравлічний контур керування ще потрібно перевірити.
Це практична різниця між відповідністю каталогу та підтвердженою заміною.
Дана модель актуальна для покупців, що працюють з:
Це особливо корисно, коли покупець уже має посилання на L-циліндр і хоче перевірити розміри циліндра перед розміщенням замовлення на заміну.
Для огляду циліндра затвора заднього завантажувача надішліть наступне, якщо є:
Фотографія циліндра, встановленого всередині корпусу, часто є більш корисною, ніж крупний план одного стовбура. Він показує фактичний монтажний кут, доступний зазор і співвідношення між циліндром і ковзною панеллю.
Інформація про циліндри заднього завантажувача HCIC охоплює застосування ковзання, підмітання та пакувальника. Для L-HYC00905 перший огляд має бути зосереджений на конфігурації L-циліндра, а не на змішуванні специфікацій інших механізмів заднього завантаження.
Якщо оригінальна модель більше не доступна, заміну слід перевірити за повними даними встановлення. Діаметр циліндрів і хід - це лише початкова точка. Геометрія з’єднання та робочий простір визначають, чи може циліндр виконувати той самий рух у кузові вантажівки.
У каталозі HCIC його вказано як L-циліндр для сміттєвозів із заднім завантажувачем.
У каталозі вказані діаметр отвору 5,5 дюйма, шток 2,5 дюйма та хід 37 дюймів.
Не автоматично. Точки кріплення, втягнута довжина, розташування портів, робочий тиск і геометрія ковзання також повинні збігатися.
Вони керують різними механізмами в кузові заднього навантажувача. Циліндр повзуна переміщує механізм повзуна; пакувальний циліндр приводить в дію пакувальний механізм. Їх розміри та вимоги до монтажу не слід вважати взаємозамінними.
Індивідуальний огляд може ґрунтуватися на кресленні, зразку, довідці OEM або повній інформації про розміри. Остаточна конфігурація повинна бути підтверджена перед виробництвом.
