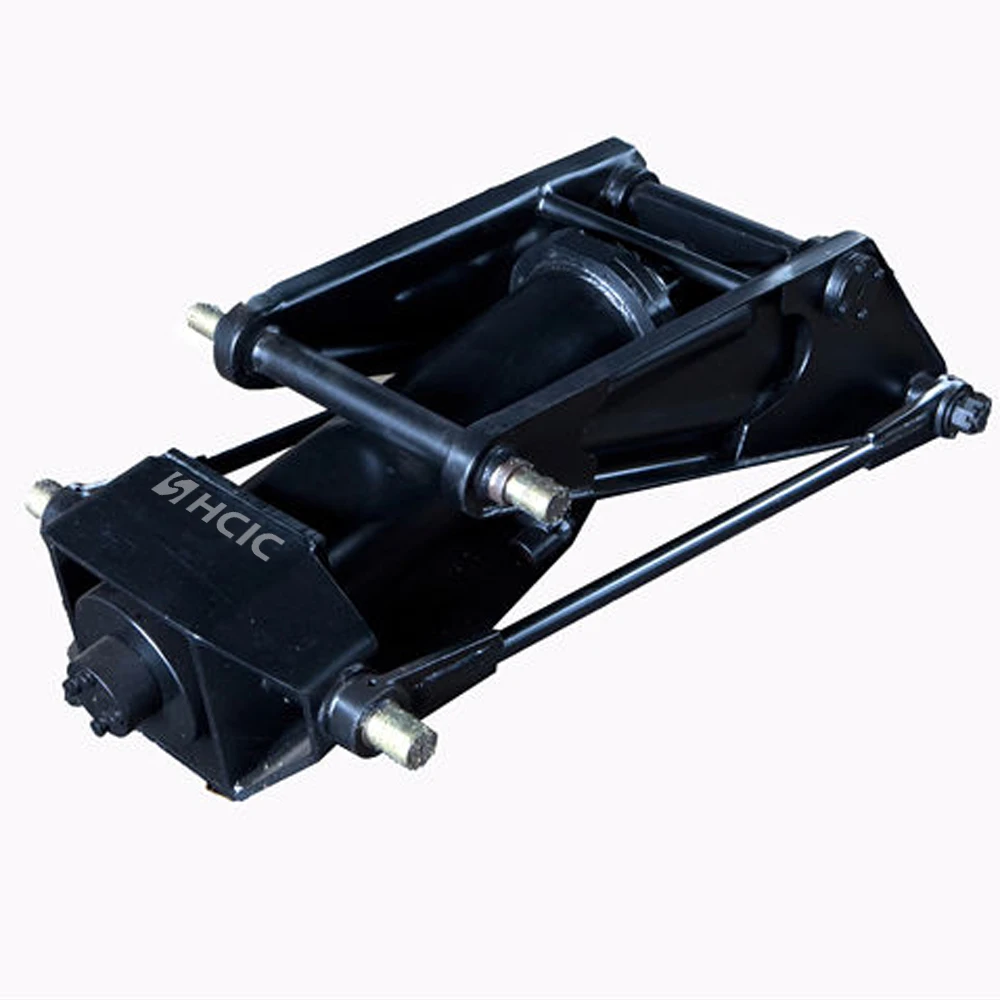

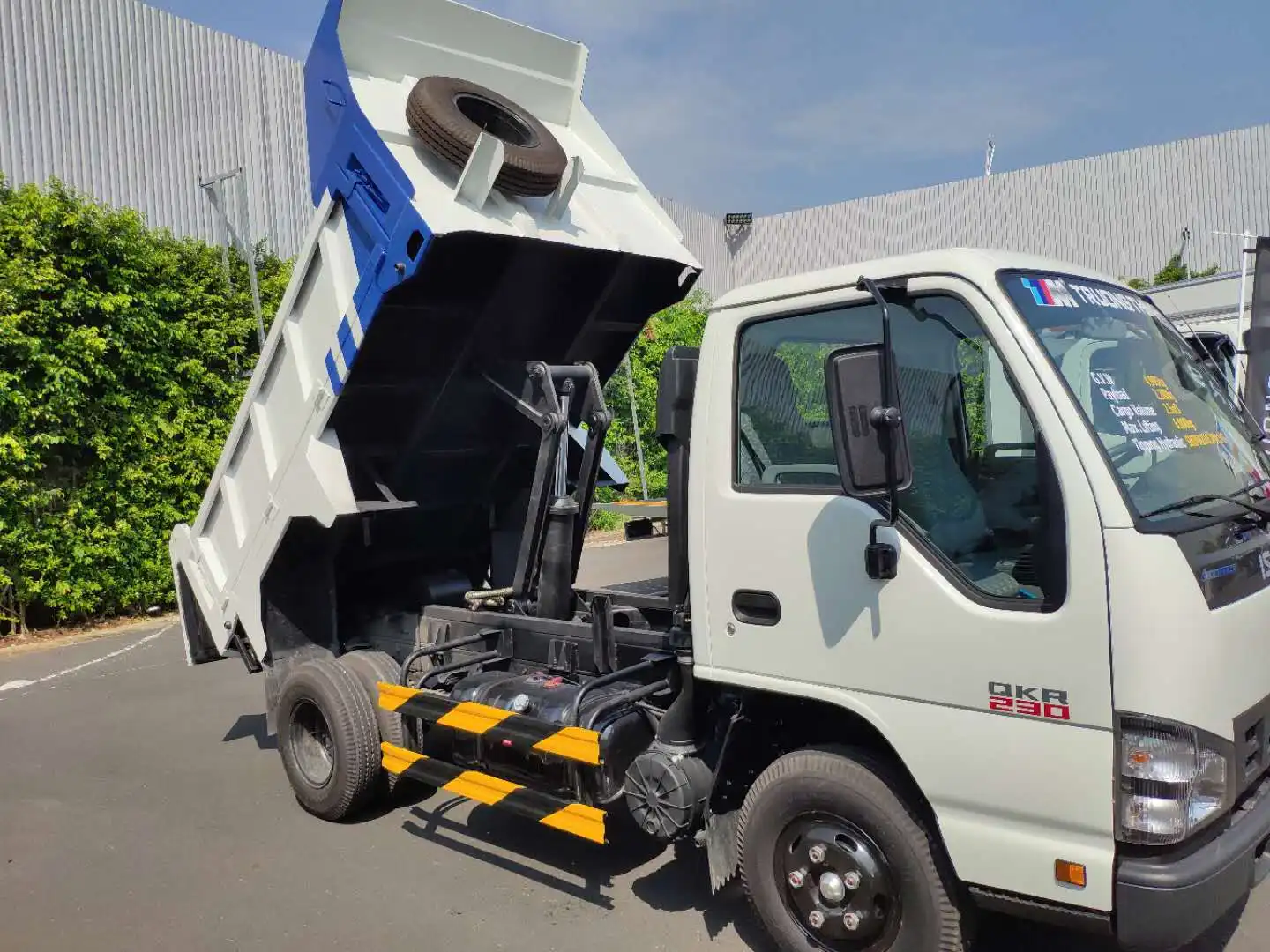

Ножичний підйомник HC-416 для систем підйому самоскидних причепів із діаметром отвору 5 дюймів, ходом 16 дюймів, каталожним діапазоном вантажопідйомності 5–11,4 тонни та приблизною вагою 229 фунтів.
HC-416 — це ножичний підйомник, зазначений у каталозі HCIC-2026 для систем підйому самоскидів. Він поєднує в собі гідравлічний циліндр із ножичним механізмом, раму та монтажні компоненти, щоб перетворити рух циліндра на контрольований підйом кузова самоскида.
Ця модель є практичною відправною точкою для виробників причепів і покупців заміни, яким потрібен компактний гідравлічний підйомник для причепів із певним розміром. Остаточна придатність все ще залежить від рами причепа, ваги кузова, положення шарнірів, необхідного кута розвантаження та гідравлічної схеми.
| Параметр | Каталожна вартість |
|---|---|
| Модель | HC-416 |
| Тип продукту | Підйомник ножичний для причепа-самоскида |
| Довжина тіла | 40,4 дюйма |
| свердловина | 5 дюймів |
| Інсульт | 16 дюймів |
| Стрижень | 2 дюйми |
| Монтажна висота | 4,97 дюйма |
| Діапазон місткості каталогу | 5–11,4 тонни |
| Приблизна вага | 229 фунтів |
Вищенаведені значення взято з таблиці ножичного підйомника для причепа-самоскида в каталозі HCIC-2026, що входить до комплекту постачання, PDF-сторінка 15. Діапазон вантажопідйомності є посиланням у каталозі для перегляду застосування, а не універсальним показником корисного навантаження для кожної конструкції причепа.
Прямий гідроциліндр не завжди забезпечує найкращу геометрію підйому рами причепа. Ножичний механізм змінює співвідношення між ходом циліндра та рухом корпусу, допомагаючи підйомній системі працювати в межах визначеного простору для встановлення.
HC-416 є доречним, коли будівельнику потрібен підйомний механізм із 5-дюймовим отвором і 16-дюймовим ходом для причепа в діапазоні застосування 5–11,4 тонни в каталозі. Підйомник слід переглядати як частину повної підйомної системи, а не вибирати лише з отвору циліндра.
Геометрія ножиць, положення повороту та шарнір кузова визначають, скільки сили досягає кузова самоскида в різних точках підйому. Для причепа, який легко почати піднімати, може знадобитися інша сила та кут у верхній частині циклу самоскиду. Ось чому креслення рами та перевірка руху важливі до затвердження виробництва.
У каталозі вказано довжину корпусу 40,4 дюйма та висоту встановлення 4,97 дюйма для HC-416. Порівняйте ці значення з рамою причепа, поперечними балками та наявним простором під кузовом самоскида. Також перевіряйте зазор під час руху кузова із закритого положення до необхідного кута скидання.
5-дюймовий діаметр, 16-дюймовий хід і 2-дюймовий шток описують основні дані циліндра, але вони самі по собі не визначають повний результат підйому. Важелі-ножиці, шарнірні штифти, шарнір корпусу та монтажні кронштейни впливають на фактичний шлях зусилля.
Підйомник повинен бути встановлений прямокутно. Тісні або невідповідні шарніри можуть створювати опір, який гідравлічний контур не зможе виправити. Перед тестуванням переконайтеся, що штифти встановлені, кронштейни належним чином підтримуються, а важелі ножиць можуть рухатися через заплановану дугу.
У каталозі описані комплекти ножичних підйомників з насосом, сталевим резервуаром, шлангом, фітингами, клапаном регулювання навантаження, комплектом опор і кабелями акумулятора. Точну конфігурацію комплекту слід підтвердити для проекту. Насос, запобіжний захист, шланги та контрольний клапан повинні відповідати робочим вимогам циліндра та причепа.
Функція контролю навантаження важлива в системі самоскид-причіп, оскільки кузов не повинен неконтрольовано падати, якщо змінюється тиск або умови шланга. Перед введенням в експлуатацію розробник обладнання повинен переглянути фактичне розташування клапана та інструкції з монтажу.
HC-416 можна розглядати для виготовлення причепів-самоскидів OEM, робіт із заміни автопарку та модернізації причепів, де доступний простір рами та вимоги до підйому відповідають даним каталогу.
Типові обговорення проектів включають одновісні або тандемно-осьові причепи-самоскиди, комунальні причепи, сільськогосподарські причепи та легкі будівельні причепи. Правильний вибір залежить від фактичної ваги кузова, корисного навантаження, геометрії шарнірів, бажаного кута розвантаження та умов експлуатації.
Не використовуйте діапазон 5–11,4 тонни як окреме схвалення. Корисне навантаження, структура кузова та розподіл навантаження можуть змінювати сили в підйомній системі. Перед заміною іншого підйомника на HC-416 необхідно завершити технічний огляд.
Щоб отримати пропозицію або огляд заміни ножичного підйомника HC-416, надішліть:
Ці деталі дозволяють розглядати підйомник, циліндр і гідроагрегат як одну систему.
HC-416 дає виробникам самоскидів певну модель підйомника-ножиці для оцінки: довжина кузова 40,4 дюйма, діаметр отвору 5 дюймів, хід 16 дюймів, монтажна висота 4,97 дюйма та каталожний діапазон вантажопідйомності 5–11,4 тонни.
Надішліть схему причепа, вимоги до підйому та гідравлічні дані до HCIC для перевірки конкретного проекту перед замовленням
