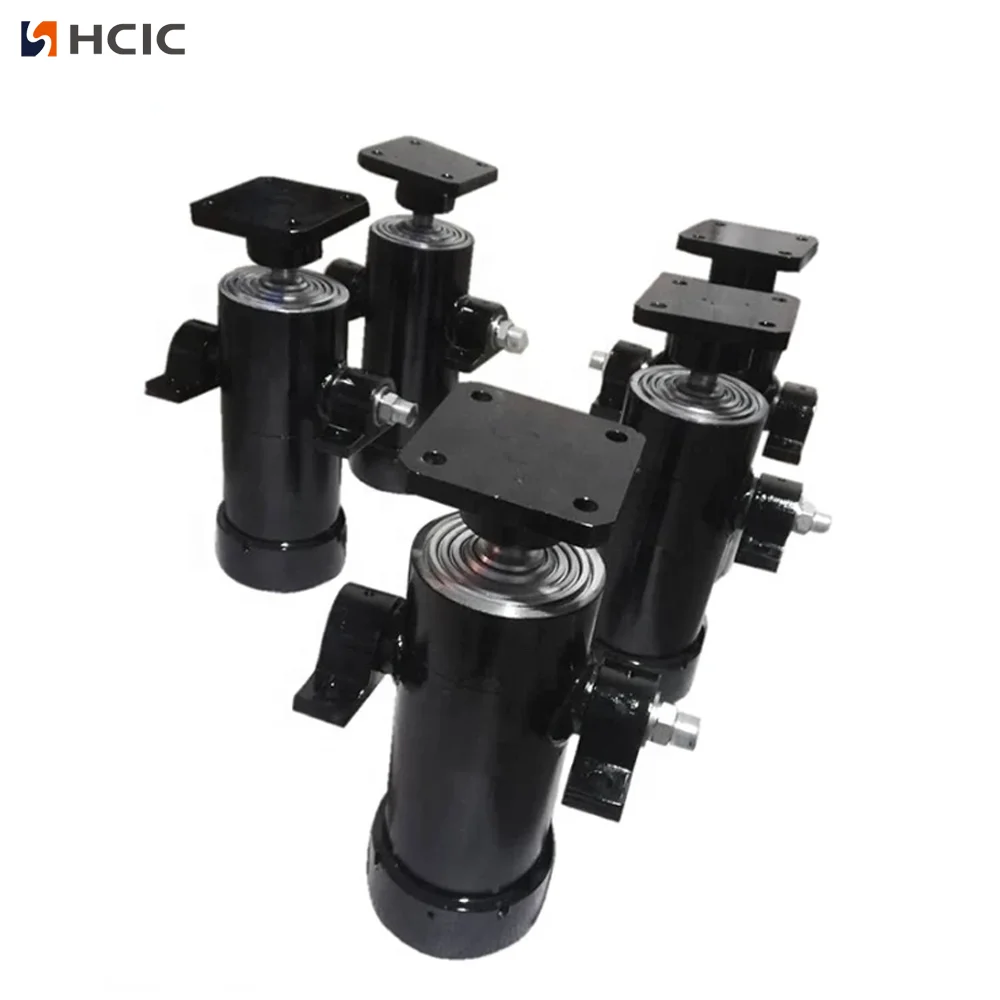

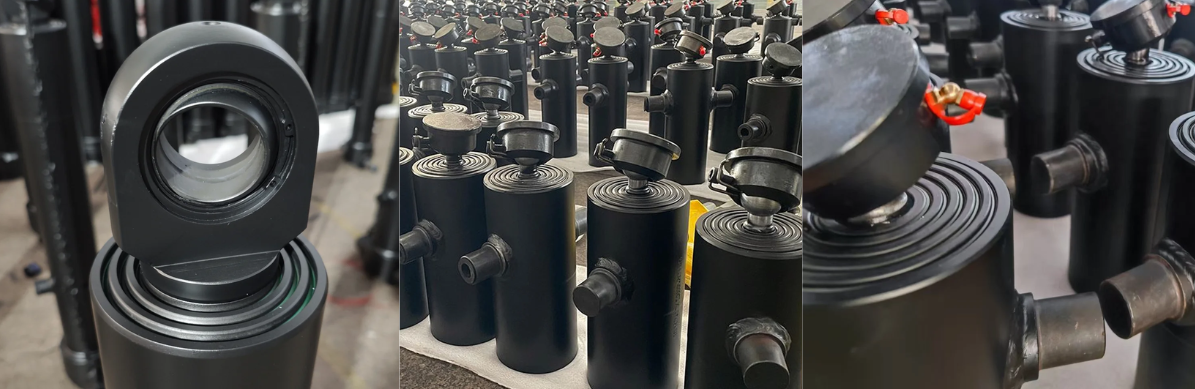

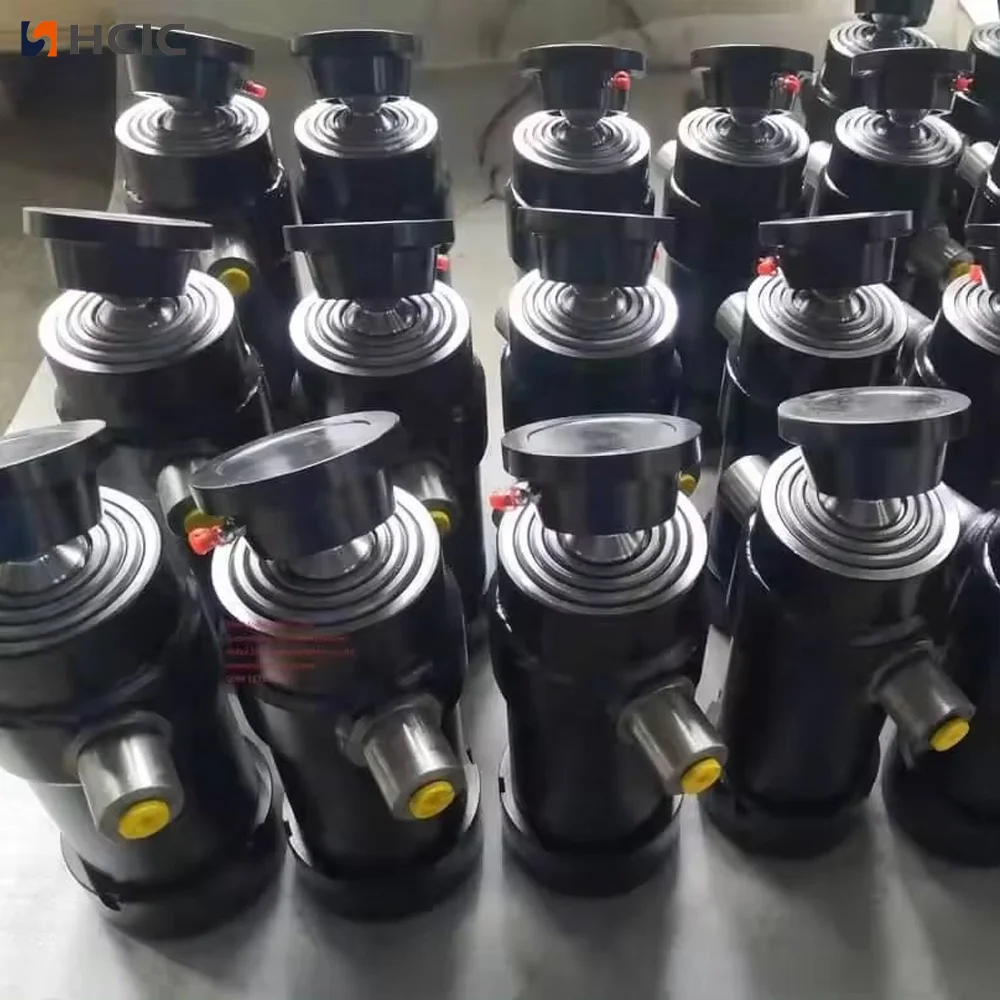

Телескопічний гідравлічний циліндр під кузовом самоскида

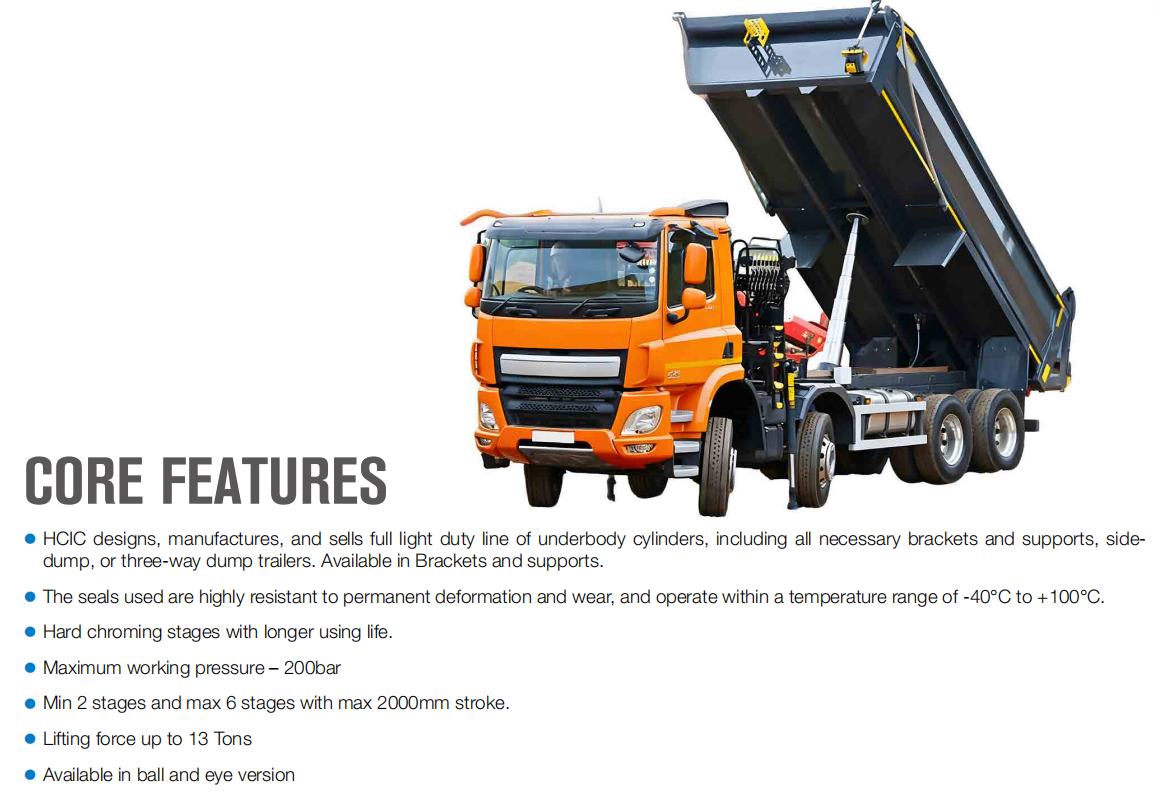

4TG-E130x1307 — це чотириступінчастий причіп-самоскид із телескопічним гідравлічним циліндром, що знаходиться під боковиною, зазначений у каталозі HCIC-2026. Це частина низки кузовів для легких навантажень для причепів із бічним самоскидом і тристороннім самоскидом, де довгий хід має підходити під кузов і шасі.

Модель забезпечує визначену початкову точку для перевірки OEM або заміни циліндра: чотири етапи, 1307 мм ходу, 180 бар максимального робочого тиску та діапазон вантажопідйомності каталогу 15–25 тонн. Перед купівлею циліндр слід узгодити з повною конструкцією причепа, гідравлічним контуром і кріпильною схемою.

---

I. Технічні характеристики 4TG-E130x1307

Наведені вище значення взято з таблиці телескопічного гідравлічного циліндра під кузовом у каталозі HCIC-2026, що входить до комплекту, PDF-сторінка 18. У друкованій таблиці рядок для 4TG-E130x1307 показує чотири ступені, хід 1307 мм, масу 58 кг, робочий об’єм 13,7 л і максимальний робочий тиск 180 бар.

---

II. Чому чотириступінчастий циліндр під кузовом?

Телескопічний циліндр використовує вкладені ступені для створення довшого робочого руху, не вимагаючи повної висунутої довжини при втягуванні. Таке розташування корисне для причепів-самоскидів, де доступний простір під кузовом обмежений, але система перекидання потребує достатнього руху.

4TG-E130x1307 має чотири ступені та зазначений хід 1307 мм. Його розмір L 545 мм є відправною точкою для планування закритого простору, але при встановленні також необхідно враховувати опору циліндра, штифт або вушко, елементи шасі, шланги та повну траєкторію руху самоскидного кузова.

Циліндр сам по собі не визначає результат перекидання. Розташування шарнірів, вага тіла, розподіл навантаження, кут перекидання, потік насоса та захист від розвантажень впливають на силу та швидкість, необхідні під час циклу.

---

III. Огляд інсталяції для проектів OEM і заміни

3.1 Спочатку перевірте закритий конверт

Почніть із зазначених у списку розмірів L та розмірів встановлення A–E. Порівняйте їх із кресленням причепа або виміряною площею кріплення. Потім перевірте циліндр через повну дугу перекидання. Циліндр може очистити шасі, коли кузов закритий, але стикатися з поперечною балкою або кронштейном, коли кузов піднімається.

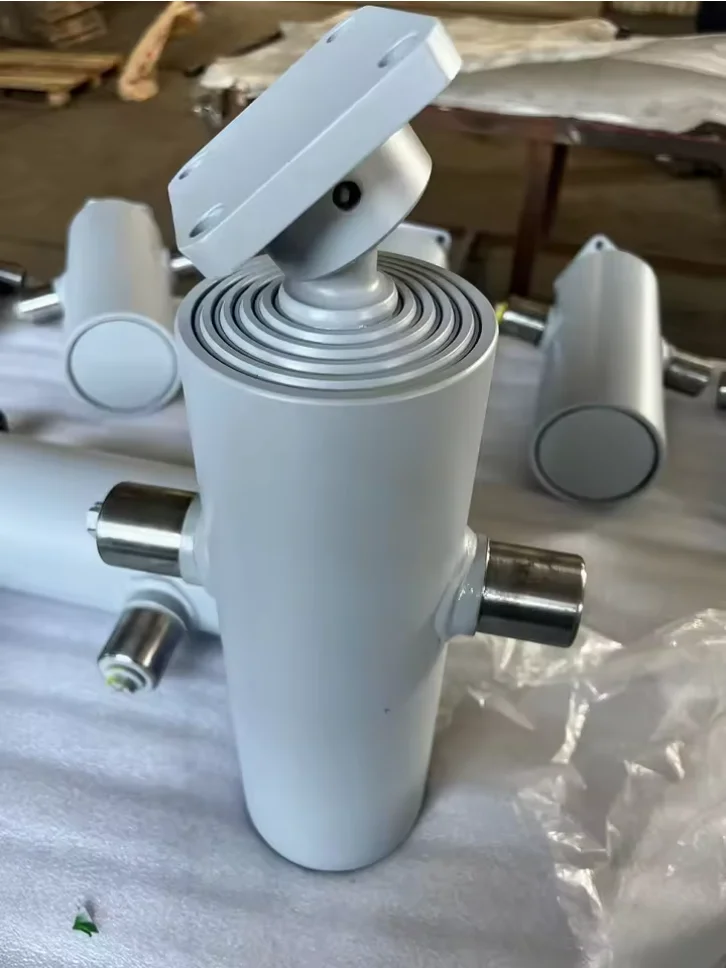

3.2 Підтвердьте стиль підключення

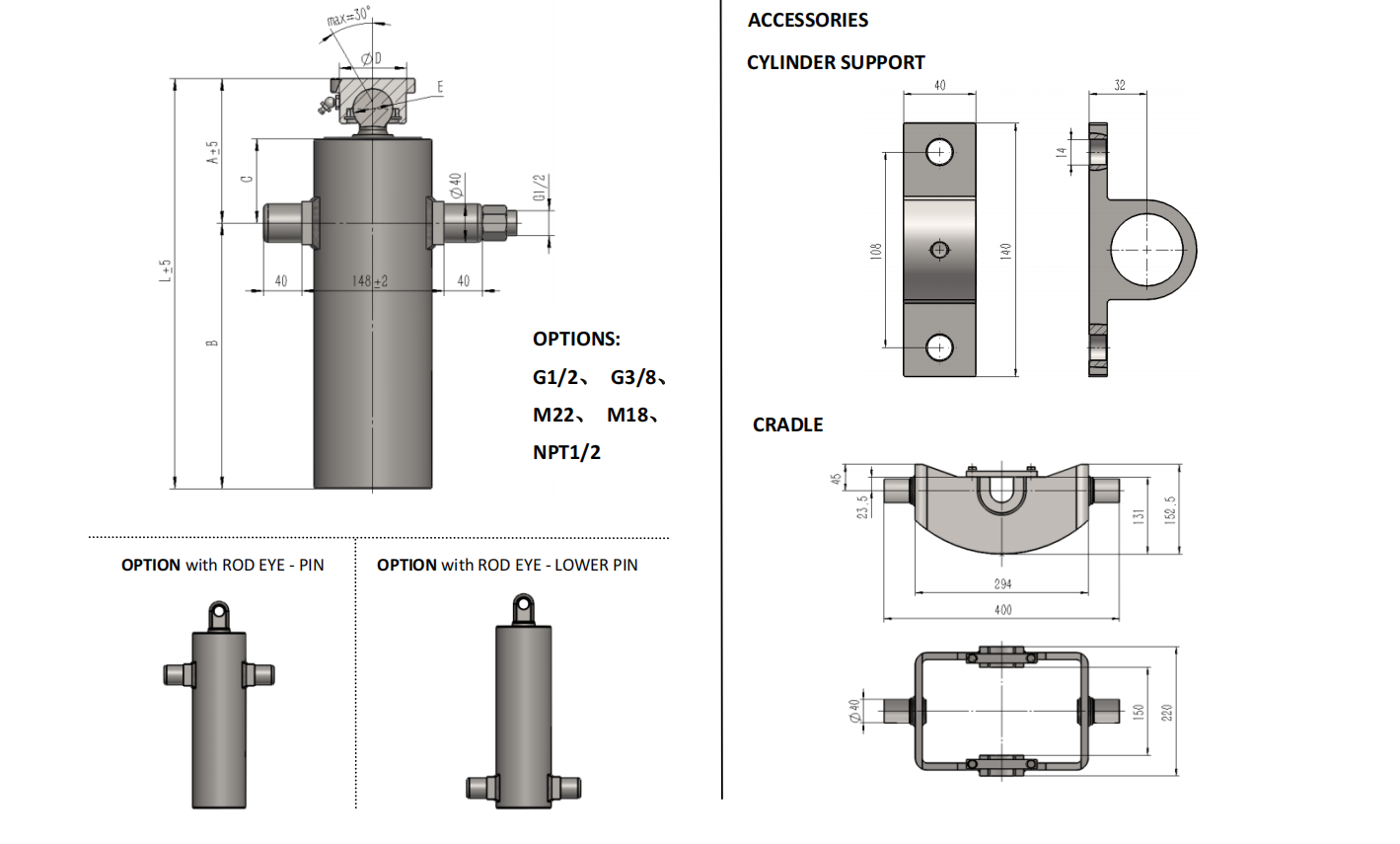

На сторінці каталогу показано варіанти стрижня та нижнього штифта для ряду циліндрів днища, а також посилання на опорні підставки. Точне підключення та розташування підставки для 4TG-E130x1307 має бути підтверджено проектним кресленням. Не думайте, що схожий на вигляд телескопічний циліндр використовуватиме однакову відстань між штифтами або спосіб кріплення.

3.3 Тримайте циліндр вирівняним

Циліндр має підтримуватися та бути вирівняним через монтажну конструкцію причепа. Кронштейни не повинні тиснути на циліндр або створювати бічні навантаження під час висування. Перед застосуванням навантаження перевірте штифти, опору, шланги та сусідні елементи рами.

3.4 Огляньте гідравлічний контур

У каталозі вказано максимальний робочий тиск 180 бар для 4TG-E130x1307. Насос, запобіжний клапан, розмір шланга, об’єм масла та контур керування слід перевірити відповідно до цієї вимоги. Робочий тиск не те саме, що гарантована вантажопідйомність; фактична сила залежить від гідравлічного тиску, ефективної площі та механічної геометрії причепа.

---

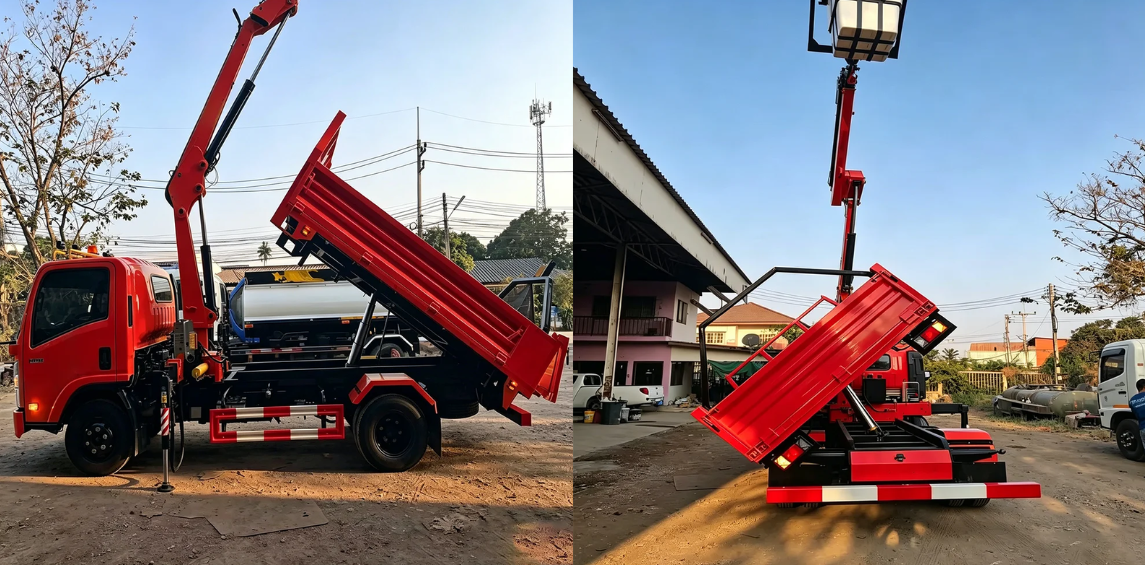

IV. Додатки

4TG-E130x1307 підходить для проектів самоскидів, яким потрібен чотириступінчастий телескопічний гідравлічний циліндр під кузовом з ходом 1307 мм. Його можна розглядати для макетів бокового самоскиду та тристороннього самоскида-причепа, якщо доступний простір для встановлення та діапазон застосування каталогу відповідають проекту.

У каталозі вказано діапазон вантажопідйомності 15–25 тонн. Розглядайте це як посилання на додаток каталогу, а не як універсальне затвердження корисного навантаження. Кузов причепа, шарнірна конструкція, міцність шасі, розподіл навантаження та гідравлічна система повинні бути оцінені разом.

---

V. Інформація для надсилання для отримання пропозиції

Для 4TG-E130x1307 OEM або запит на заміну надішліть:

• Тип причепа: боковий відвал, тристоронній відвал або інша компоновка
• Розміри тіла і маса порожнього тіла
• Необхідне корисне навантаження та кут нахилу
• Закритий простір для встановлення та доступна площа підставки
• Деталі з’єднання шпильки, вушка або кульки
• Інформація про тиск, витрату та порт насоса
• Фотографії прокладки шлангів і зазору рами поруч
• Необхідна кількість і умови доставки

Ця інформація допомагає відокремити безпосередню заміну циліндра від перепроектування кріплення або гідравлічної системи.

---

VI. FAQ

---

VII. Надішліть запит на перевірку кріплення 4TG-E130x1307

4TG-E130x1307 надає виробникам причепів чотириступінчастий варіант циліндра з днищем кузова з ходом 1307 мм, масою 58 кг, максимальним робочим тиском 180 бар, робочим об’ємом 13,7 л і діапазоном перекидання за каталогом 15–25 тонн.

Перед замовленням надішліть креслення причепа, монтажні вимірювання та гідравлічні дані до HCIC для перевірки комплектації.
