Розмір порту гідравлічного циліндра та швидкість магістралі: як контролювати падіння тиску та задушення потоку в контурах із високим потоком

I. Прямий огляд: чому малогабаритні порти виснажують приводи високого потоку

Коли aгідроциліндрне досягає проектної швидкості циклу або починає гаряче після тридцяти хвилин роботи, інженери часто звинувачують гідравлічний насос або розподільний клапан. Однак у майстерні основна причина часто набагато простіша: порти циліндрів і з’єднувальний водопровідний канал сильно занижені для необхідної швидкості потоку.

Рідина, що проходить через обмежений отвір порту, поводиться як вода, що проходить через перетиснутий садовий шланг. Швидкість різко зростає, ламінарний потік перетворюється на бурхливу турбулентність, а через горловину порту виникають значні перепади тиску. Це обмеження перетворює цінну гідравлічну потужність безпосередньо в руйнівне тепло, уповільнює швидкі ходи висування і навіть може спровокувати локалізовану кавітацію або прорив ущільнення проти тиску під час високошвидкісного гравітаційного втягування.

Вибір правильного розміру порту полягає не лише в тому, щоб підібрати будь-який різьбовий мітчик, який знаходиться в ліжку інструментів. Це вимагає балансування швидкості рідини в кожній робочій лінії, щоб забезпечити тиху, енергоефективну подачу електроенергії без витоків.


II. Рекомендовані обмеження швидкості рідини для гідравлічних контурів

Швидкість рідини визначає, чи нафта плавно тече паралельними потоками (ламінарний потік) чи бурхливо збивається з високим опором тертя (турбулентний потік). Розробники промислового та мобільного обладнання дотримуються суворих інструкцій щодо швидкості в різних галузях схем:

Розгалуження ланцюга / Тип лінії Рекомендована швидкість (м/с) Рекомендована швидкість (футів/с)
Лінії всмоктування насоса від 0,5 до 1,2 м/с від 2,0 до 4,0 футів/с
Зворотні лінії (низький тиск) 1,5-2,5 м/с від 5,0 до 8,0 футів/с
Безперервні напірні лінії від 3,0 до 5,0 м/с від 10,0 до 16,0 футів/с
Переривчасті високопоточні лінії До 6,0 м/с До 20,0 футів/с (короткий режим роботи)
Горловини портів циліндрів 3,5-5,5 м/с від 12,0 до 18,0 футів/с


III. Пастка інтенсифікації зворотної лінії

водношатунні циліндри подвійної дії, мастило, що виходить з кінця кришки під час потоку втягування, помножується на коефіцієнт площі (часто від 1,5:1 до 2:1). Якщо насос подає 30 галлонів на хвилину в порожнину штока, **45–60 галлонів на хвилину виривається з порту на кінці кришки. Якщо порт ковпачка був розрахований лише на швидкість подачі 30 галлонів на хвилину, швидкість зворотної лінії може перевищувати 25 футів/с, створюючи величезний протитиск, який бореться з ходом втягування та перегріває всю систему.


IV. Матриця вибору розміру порту: швидкість потоку та розмір потоку порту

Скористайтеся наведеною нижче короткою довідковою таблицею, щоб вибрати мінімальний рекомендований розмір порту циліндра на основі миттєвого пікового потоку, що входить у порт або виходить з нього:

Швидкість потоку (GPM) Швидкість потоку (л/хв) SAE пряма різьба O-Ring Boss (ORB) 4-болтовий фланець SAE (код 61 / код 62)
Від 1 до 5 GPM від 4 до 19 л/хв SAE #4 (7/16-20) Не застосовується
Від 5 до 12 GPM від 19 до 45 л/хв SAE #6 (9/16-18) Не застосовується
12-22 GPM від 45 до 83 л/хв SAE #8 (3/4-16) 1/2" код 61 фланець
Від 22 до 38 GPM від 83 до 144 л/хв SAE #10 (7/8-14) Фланець 3/4" код 61
Від 38 до 55 GPM від 144 до 208 л/хв SAE #12 (1-1/16-12) 1" код 61 фланець
Від 55 до 90 GPM від 208 до 340 л/хв SAE #16 (1-5/16-12) 1-1/4" Код 61/62
Від 90 до 150 GPM від 340 до 568 л/хв SAE #20 (1-5/8-12) 1-1/2" Код 61/62
150+ GPM 568+ л/хв Спеціальний колекторний блок Від 2" до 3" Код 62

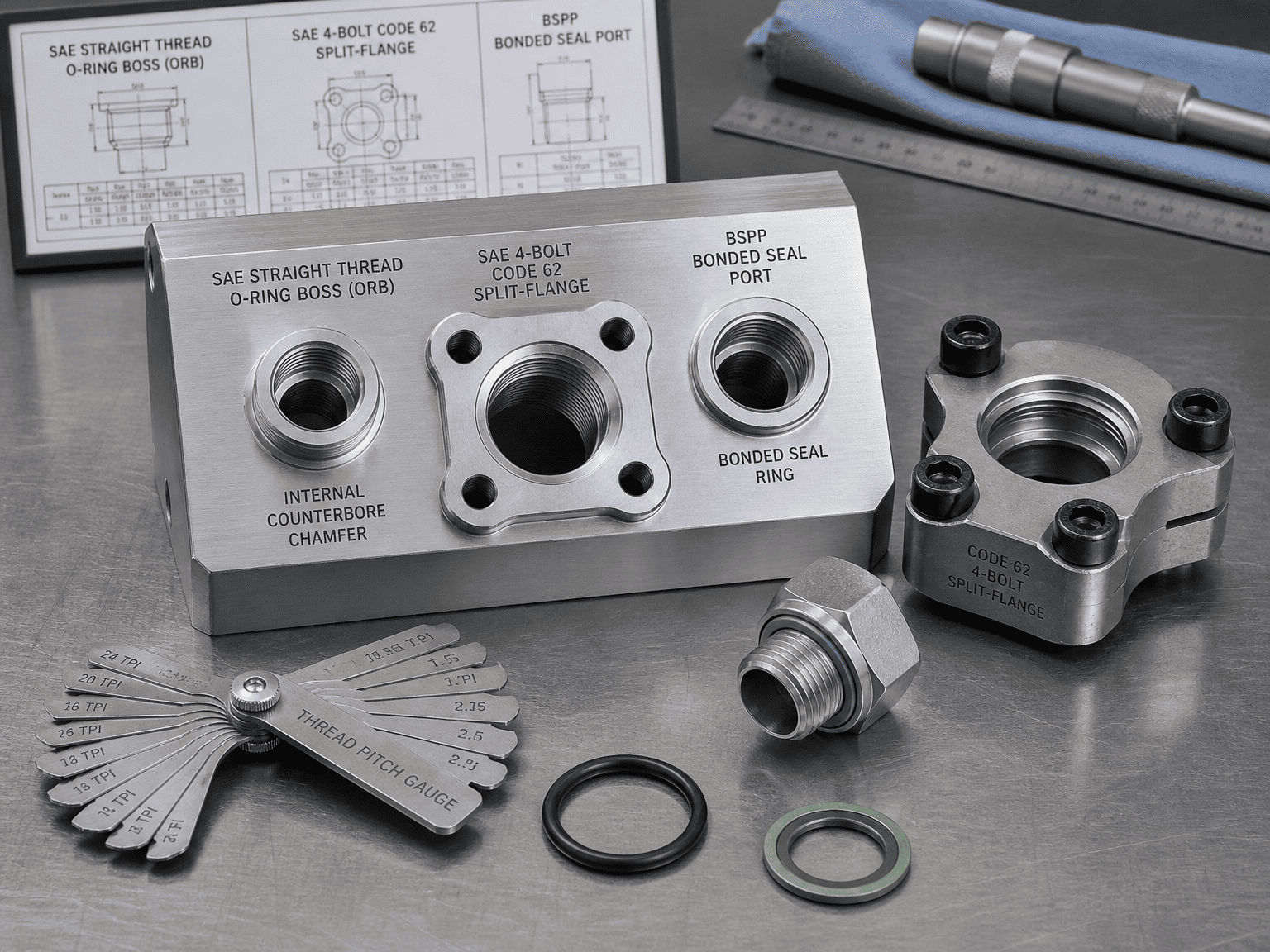

V. Порівняння типів портових з’єднань: надійність ущільнення та номінальний тиск

[SAE ORB (O-Ring Boss)]   ===> Радіальне еластомерне ущільнення без витоків; бажано до 5000 psi

[ 4-болтовий фланець SAE]           ===> Стійкість до сильних ударів і вібрації; найкраще підходить для портів із високим потоком >1".

[BSPP (G-Thread)]            ===> Плоска поверхня склеєного ущільнювального кільця; глобальний стандарт ISO за межами Північної Америки

[ NPTF (конічна труба)]       ===> Розклинювання метал-метал; схильні до розтріскування під напругою та витоків під високим тиском

hydraulic cylinders

5.1 Ущільнювальне кільце з прямою різьбою SAE (SAE J1926 / ISO 11926-1)

Як це ущільнює: пряма паралельна різьба UN/UNF забезпечує механічну силу затиску, тоді як еластомерне ущільнювальне кільце вставляється у внутрішню фаску, оброблену розточкою.

Чому OEM-виробники віддають перевагу цьому: він усуває ризик надмірного затягування тріщин, дозволяє регулювати орієнтацію коліна на 90 градусів за допомогою контргайок і надійно утримує тиск до 5000 psi (345 бар) без плачу.

5.2 4-болтовий фланець SAE (код 61 / код 62, SAE J518 / ISO 6162)

Спосіб ущільнення: важкий роздільний фланець або фіксований фланець затискає головку плоского фланця, що містить лицьове ущільнювальне кільце безпосередньо догідроциліндркорпус із чотирма високоміцними болтами класу 8.

Найкраще застосування: необхідне для портів розміром 1 дюйм і більше на важких гірських екскаваторах, великотоннажних прес-підбирачах для брухту та мобільних кранах. Він витримує інтенсивні механічні пульсації лінії та дозволяє компактно підключати лінію без перешкод при розгойдуванні ключа.

5.3 BSPP (Британський стандарт паралельних труб / ISO 1179-1)

Спосіб ущільнення: паралельна різьба з ущільнювальним кільцем, скріпленим еластомером (шайба Дауті) або фіксованим ущільнювальним кільцем на точковій плоскій поверхні.

Найкраще застосування: домінуючий міжнародний стандарт для європейського, азіатського та експортного комерційного обладнання, що пропонує надійне ущільнення без витоків, еквівалентне SAE ORB.

5.4 Чому сучасна гідравліка уникає конічної трубної різьби NPTF

Тип відмови: конічна трубна різьба залежить від деформації металу вздовж бокової частини різьби. Під дією теплового розширення, стрибків тиску та вібрації добавка з труб змивається, викликаючи витоки. Надмірне затягування конічних фітингів заклинює втулку порту назовні, часто розколюючи зварні торцеві кришки циліндрів.


VI. 3 критичні недогляди, які створюють прихований перепад тиску

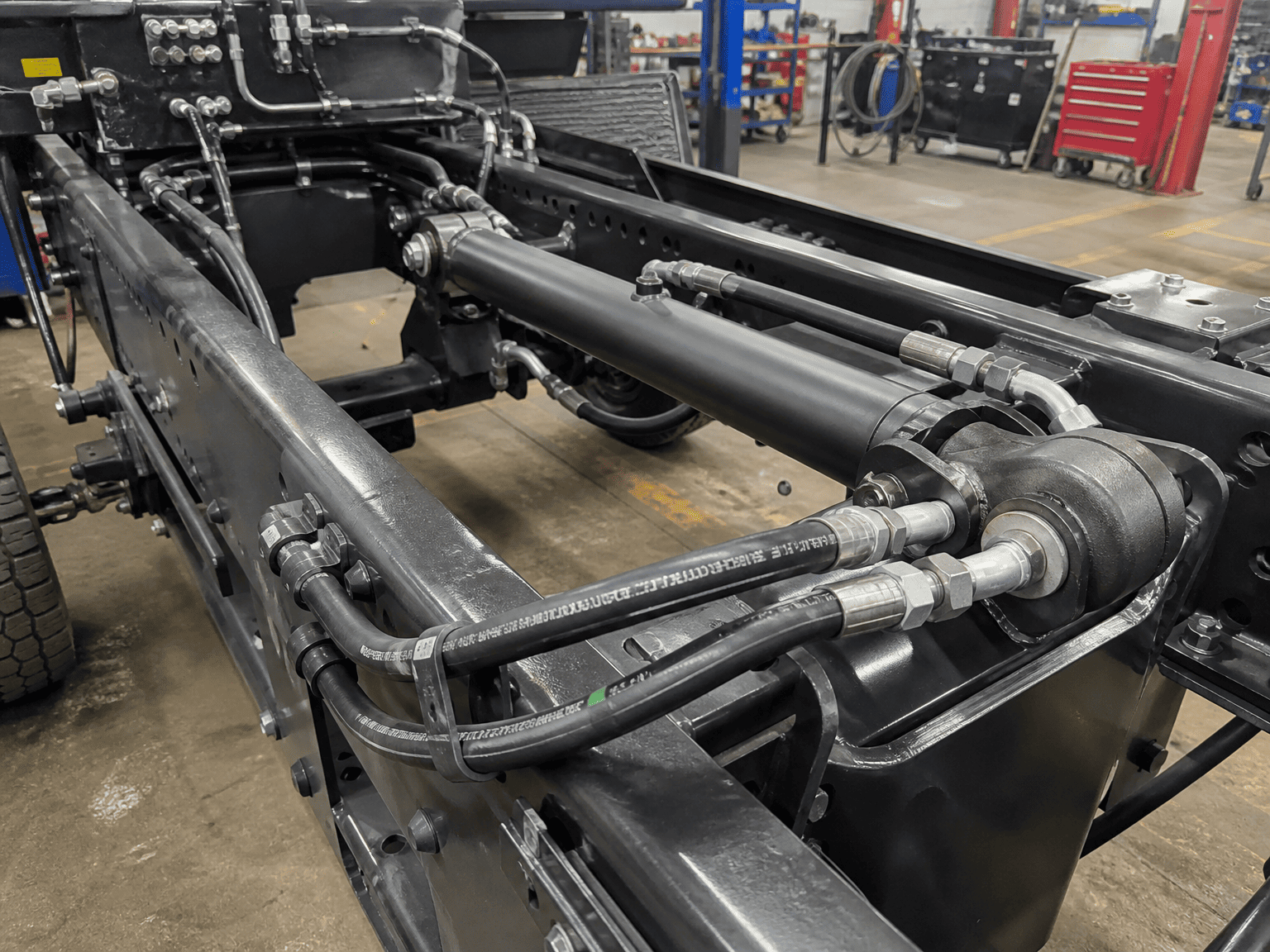

custom hydraulic cylinder

Навіть якщо розмір різьби вашого порту відповідає блок-схемі, недоліки внутрішньої геометрії все одно можуть загальмувати ваш циліндр:

  • 6.1 Вузькі місця горловини прорізаного порту: циліндр із втулкою порту SAE №12 (різьба 1-1/16 дюйма) повністю забитий, якщо діаметр внутрішнього поперечного просвердленого проходу в стовбурі становить лише 3/8 дюйма. Переконайтеся, що діаметр висвердленого горловини відповідає внутрішньому діаметру фітинга.
  • 6.2 Різкі внутрішні переходи під кутом 90 градусів: рідина, що проходить через гострі просвердлені кути під кутом 90 градусів, створює інтенсивне вихрове розповсюдження та турбулентність. HCIC використовує радіусні фаски та контурні перехідні канали з ЧПУ для згладження входу рідини в порожнину циліндра.
  • 6.3 Обмежені фітинги банджо порівняно з колінами зі стрілоподібними трубами: Компактні фітинги банджо створюють високі локальні перепади тиску, оскільки рідина має проходити через крихітні отвори під болти, просвердлені поперечним свердлом. Якщо дозволяє простір, встановлюйте коліна труб із плавним радіусом стріловидності або прямі фланцеві блоки SAE для контурів із високим потоком.


VII. Контрольний список польової діагностики: виявлення проблем із розміром порту

  1. Локалізована концентрація тепла: метал безпосередньо навколо порту циліндра на 20°F до 40°F гарячіший, ніж решта стовбура? (Вказує на локальне розсіювання енергії дроселювання).
  2. Шиплячий або ниючий шум на повній швидкості: Високе шипіння під час швидкого висування вказує на турбулентну швидкість рідини, що перевищує 20 футів/с через горловину порту.
  3. Нестабільність втягування під час сильного потоку: якщо циліндр плавно висувається, але коливається або здригається під час силового втягування, мастило, що повертається в кришку, забивається у вихідному отворі.
  4. Часте розтріскування зварювального шва порту: сильні пульсації тиску, спричинені обмеженнями турбулентного потоку, спричиняють втомне розтріскування на зварених виступах порту до труби.


VIII. Технічне повідомлення та відповідальність інженерів

Рекомендації щодо швидкості та розміру порту, наведені в цьому посібнику, представляють найкращі інженерні практики галузевого стандарту. Для застосувань, пов’язаних із застосуванням високочастотних сервоприводів, водно-гліколевих рідин або жорстких робочих циклів, проконсультуйтеся з інженерними фахівцями HCIC щодо повної обчислювальної динаміки рідини (CFD) та оптимізації колектора.


IX. Партнерство з HCIC для оптимізованих індивідуальних гідравлічних приводів

HCIC розробляє високоефективні гідравлічні циліндри, інтегровані колекторні блоки та гідравлічні силові агрегати для виробників мобільного та промислового обладнання по всьому світу.
