Підбір розмірів бічної навантажувальної та запірної трубок гідравлічного циліндра: як інженери-виробники комплектного обладнання усувають задирання сальника та прорив ущільнення

I. Справжня причина «загадкових» несправностей пломб

Якщо ви використовуєте мобільну техніку, будь то причіп-самоскид, сільськогосподарський навантажувач, підйомна стріла чи сміттєущільнювач, ви, мабуть, бачили таке:

Встановлюється новий циліндр. Робочий тиск цілком відповідає номіналу насоса. Гідравлічне масло чисте. Тим не менш, протягом кількох сотень циклів склоочисник штока розжовується, втулка сальника зарізана з одного боку, і гідравлічна рідина капає повз первинне ущільнення штока.

Перший інстинкт часто полягає в тому, щоб звинуватити виробника ущільнень або припустити погане хромування. Але коли ви розбираєте циліндр, контрольний слід майже завжди однаковий: сильне зношення однієї сторони втулки сальника штока в поєднанні з протилежною стороною зносу поршневого кільця.

Це не стрибок тиску чи дефект ущільнення. Це бокове навантаження, і при повному ході це вбивця номер один для гідравлічних циліндрів.

[КРИПЛЕННЯ ШТИФТА] --------------------- [КОРПУС ЦИЛІНДРА] | v (внутрішній поршневий підшипник) ===================================================== [СТОЯН] ---> (Зовнішнє бокове навантаження) ^ | (Втулка сальникового підшипника)
+---------------------------------------------------------------------------+ | ВТЯГНУТО: [ПОРШЕНЬ] ============================= [САЛОК] -> Довгий проліт | | РОЗШИРЕНО: [ПОРШЕНЬ] ===== [САЛОЗА] -> Короткий проміжок! | +---------------------------------------------------------------------------+


II. Чому довгі гребки посилюють бічне навантаження

Гідравлічні циліндри сконструйовані для забезпечення лінійного поштовху та тяги вздовж своєї центральної осі. Вони не є опорними балками. Однак у реальних машинах зміна геометрії, прогинання шасі, зміщення штифтів і нерівномірне навантаження постійно створюють бічні сили.

Ось механічна реальність:

1. Розмір підшипника зменшується при повному висуненні: коли шток циліндра повністю втягнутий, відстань між підшипником поршня та передньою втулкою сальника є максимальною. Циліндр має міцну внутрішню опору.

2. Мультиплікатор плеча: коли циліндр рухається до повного висування, поршень рухається все ближче і ближче до переднього сальника. Внутрішня відстань між двома опорними підшипниками (розмах підшипників) стає дуже короткою, тоді як плече зовнішнього моменту (розширений стрижень) стає дуже довгим.

3. Сильний контактний тиск: навіть скромна бічна сила в 200 фунтів на вушко штока створює величезний згинальний момент. При малому проміжку між підшипниками внутрішні сили реакції між штоком і сальниковою втулкою можуть досягати тисячі фунтів на квадратний дюйм, розчавлюючи плівку мастила та розтираючи.


III. Що таке стоп-трубка і як вона працює?

Запірна трубка — це внутрішня сталева або алюмінієва втулка, яка розміщена над штоком поршня всередині циліндра, між поршнем і передньою головкою сальника.

Це фізично запобігає просуванню поршня вперед до передньої головки при повному ході.

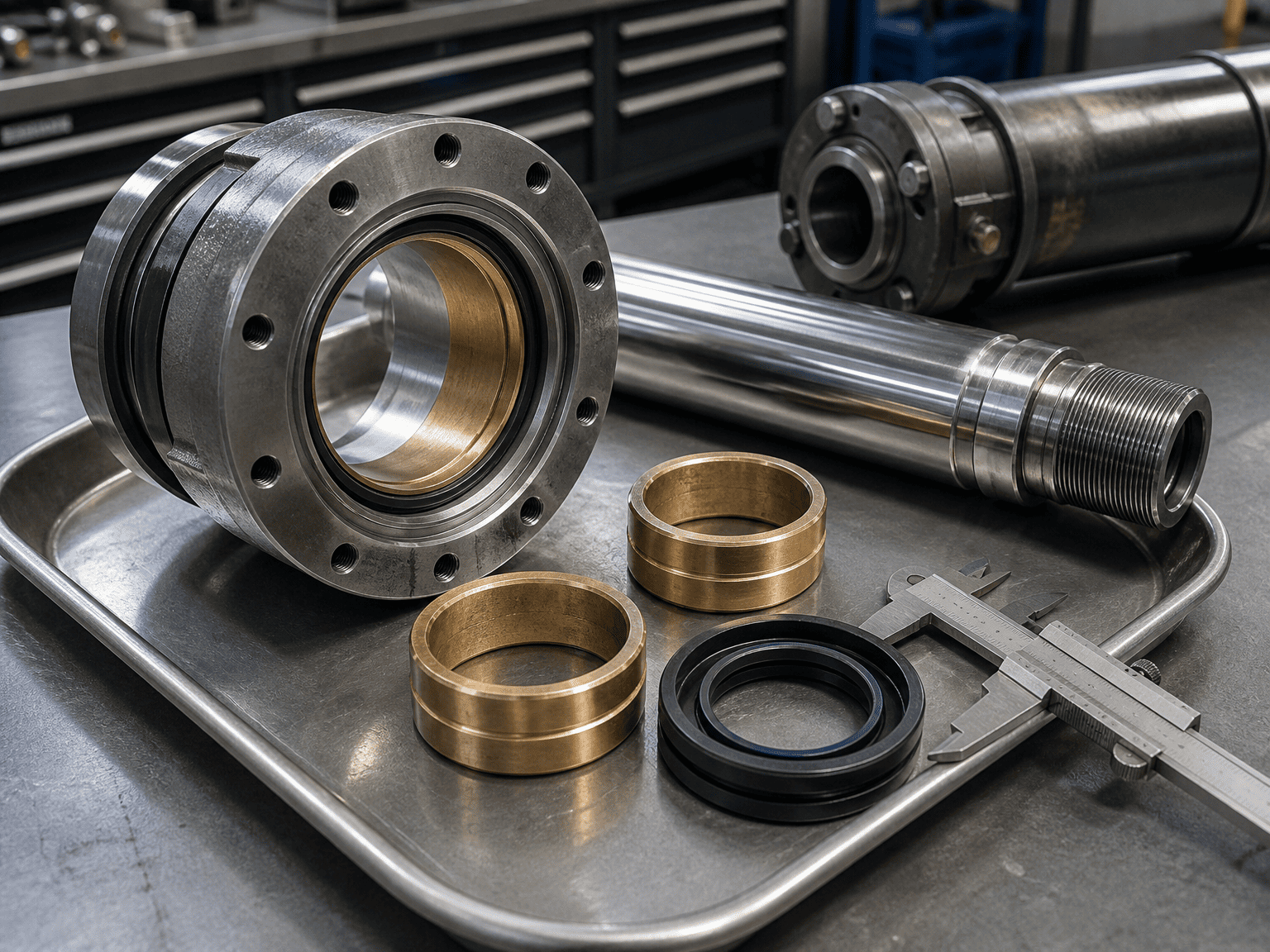

disassembled hydraulic cylinder gland head bronze wear rings and chrome piston rod on inspection tray

3.1 Навіщо жертвувати довжиною ходу або додавати довжину стовбура?

Зупиняючи поршень за кілька дюймів до того, як він досягне сальника, упорна трубка фіксується в мінімальному діапазоні підшипників.

Без упорної трубки: 60-дюймовий циліндр ходу при повному висуненні може залишати лише 3-4 дюйми між поршнем і підшипниками сальника.

З 6-дюймовою стопорною трубкою: мінімальний проміжок підшипника при повному висуненні збільшується до 9 або 10 дюймів, зменшуючи внутрішнє контактне напруження та зведення штока більш ніж наполовину.


IV. Емпіричне правило: коли потрібна зупинна трубка?

У стандартній промисловій і мобільній гідравліці (згідно з інженерними вказівками NFPA та ISO) настійно рекомендується використовувати запірну трубку, коли ефективний хід перевищує 40 дюймів (приблизно 1000 мм) або коли циліндр працює горизонтально за допомогою скоб або штифтів.

Основні рекомендації щодо розмірів:

1. Хід менше 40 дюймів: стандартний проміжок підшипників, як правило, достатній для помірних робочих циклів за умови правильного центрування.

2. Понад 40 дюймів ходу: додайте 1 дюйм упорної трубки на кожні 10 дюймів ходу понад 40 дюймів

Довжина упорної трубки (дюйми) = Фактичний хід (дюйми) − 40 10
  • Приклад: для 80-дюймового циліндра самоскидного причепа:
  • Зупинити трубку = 80 − 40 10 = 4 дюйми
  • Результат: загальний ствол циліндра подовжується на 4 дюйми, забезпечуючи зупинку поршня на відстані 4 дюймів від сальника під час повного поштовху.
  • +---------------------------------------------------------------------------+ | ВТЯГНУТО: [ПОРШЕНЬ] ============================= [САЛОК] -> Довгий проліт | | РОЗШИРЕНО: [ПОРШЕНЬ] ===== [САЛОЗА] -> Короткий проміжок! | +---------------------------------------------------------------------------+


    V. Інженерні кроки для усунення бічного навантаження в мобільному обладнанні

    Якщо ви проектуєте нову машину або вирішуєте несправності на місці, використовуйте цей контрольний список із 4 кроків:

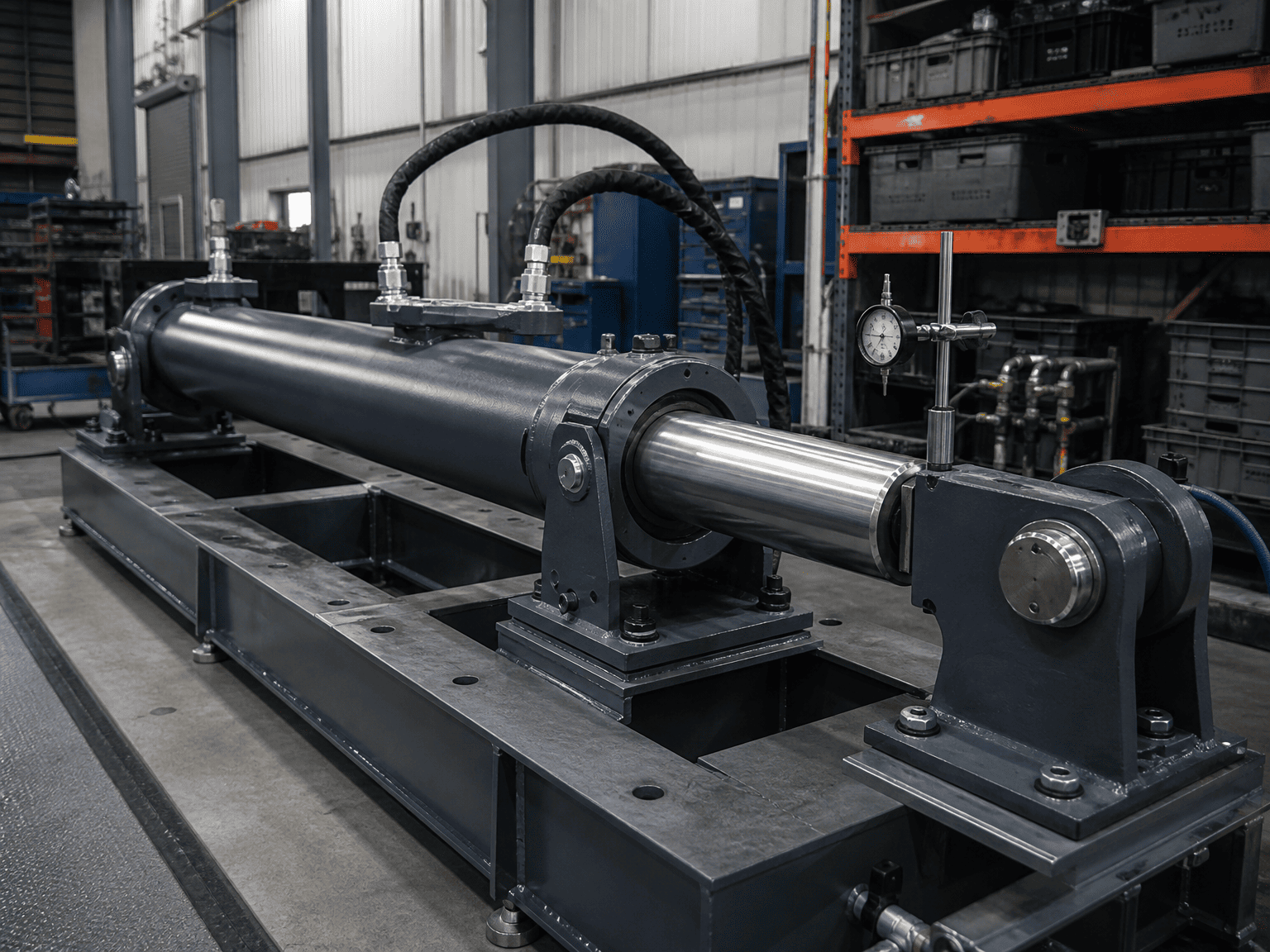

    long stroke hydraulic cylinder alignment and deflection verification test rig in manufacturing bay

    5.1 Відповідність стилю кріплення відповідно до переміщення

    Жорсткі опорні кріплення або фланцеві кріплення не витримують будь-якого кутового зміщення. Якщо рама вашої машини прогинається під час роботи (наприклад, кузов самоскида скручується під нерівномірним навантаженням гравію), перейдіть на кріплення сферичних підшипників або поворотні скоби. Сферичні підшипники допускають самовирівнювання від 3° до 5°, запобігаючи застряганню штока в сальнику.

    5.2 Збільште діаметр штанги для довгих циклів штовхання

    Тонкий стрижень прогинається під дією стиснення стовпа, перш ніж повністю прогинається. Якщо відхилення перевищує 0,002 дюйма до 0,005 дюйма на фут ходу, це спотворить кромку ущільнення. Збільшення на один стандартний діаметр стержня (наприклад, від 1,50 дюйма до 1,75 дюйма або 2,00 дюйма) різко збільшує модуль перерізу та стійкість до вигину.

    5.3 Укажіть неметалічні або бронзові композитні кільця для зносу

    Стандартний контакт метал-метал призводить до миттєвого задирання, коли бокове навантаження проштовхує масляну плівку. Зносні кільця з високоякісного композиту (наприклад, наповнений скло нейлон, фенольна смола або фосфорна бронза) поглинають бічні удари та вбудовують мікрочастинки, не задираючи хромований стрижень.

    5.4 Перевірте прив’язку та паралельність контактів

    Під час початкового складання машини переконайтеся, що обидва монтажні штифти строго паралельні. Кутове зміщення в 1 міліметр на 4-футовому прольоті цапфи може створити сотні фунтів безперервного бічного попереднього навантаження ще до того, як циліндр підніме будь-який корисний вантаж.


    VI. Контрольний список розмірів OEM: що надсилати HCIC

    Коли ви надсилаєте запит на спеціальну конструкцію гідравлічного циліндра або перевірку заміни для застосувань із високим боковим навантаженням, надання цих ключових деталей прискорить інженерну перевірку:

    Робоче середовище та робочий цикл: максимальний робочий тиск (PSI/бар), частота циклів, навантаження штовхати/тягнути.

    Тип кріплення та центри штифтів: розміри втягнутих і розширених штифтів, діаметри штифтів і чи потрібні сферичні підшипники. Відомі бічні або кутові сили

    Зсув: очікуваний прогин рами, вітрове навантаження або зміщення точок шарнірів. Поточні симптоми несправності: якщо ви замінюєте існуючий циліндр, поділіться фотографіями зношеного поршневого штока, сальникової втулки та губок ущільнення.
