Розрахунок прогину гідравлічного циліндра: чому довжина ходу перекриває номінальну силу штовхання

I. Небезпека: коли циліндр "3000 psi" виходить з ладу при 1200 psi

 Поширеною та дорогою помилкою в гідравлічній конструкції є розрахунок штовхальної сили циліндра виключно з використанням гідравлічного тиску та площі поршня:

                                                                           F = P × Апістон

Згідно з цією простою формулою, циліндр діаметром 4 дюйми при тиску 3000 фунтів на кв. Якщо хід циліндра становить лише 12 дюймів, шток легко справляється з цим навантаженням.

Однак розширте той самий циліндр до 60- або 80-дюймового ходу, і застосування тієї самої тяги стиснення 37 700 фунтів часто призведе до клацання або постійного викривлення поршневого штока, як зубочистка — часто, коли тиск у системі досягає лише 1000-1500 фунтів на квадратний дюйм.

Цей катастрофічний режим руйнування не є руйнуванням матеріалу при розтягуванні; це пружна стійкість колони. У системах з довгим ходом структурна стабільність тонкого поршневого штока повністю переважає над номінальним тиском стовбура.

II. ФізикаГідравлічний циліндрВигин: теорія стовпа Ейлера

Коли aгідроциліндррозтягується під навантаженням на стиснення, збірка поводиться як довга тонка структурна колона. Максимальне теоретичне навантаження на стиск, яке тонка колона може витримати до появи бічної нестабільності, регулюється формулою критичного прогину Ейлера:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Де:

• Fcr = критичне навантаження на прогин Ейлера (Н або фунт-сила)
• E = модуль пружності матеріалу стрижня (для типової вуглецевої/легованої сталі E ≈ 200–210 ГПа або 29 × 10⁶ psi)
• I = площа моменту інерції суцільного круглого поперечного перерізу стрижня (м⁴ або дюйм⁴)
• L = Загальна відстань між точками кріплення (м або дюйми)
• K = Коефіцієнт ефективної довжини колони на основі умов монтажу циліндра
• Le = K · L = ефективна довжина вигину

III. Розрахунок моменту інерції для твердих стрижнів:

Для суцільного круглого поршневого штока діаметром dr:

                                                                            I = π dr⁴ / 64

Зверніть увагу, що момент інерції залежить від четвертого ступеня діаметра стержня (dr⁴). Це означає, що незначне збільшення діаметра стрижня створює значне збільшення опору прогину:

• Збільшення діаметра стрижня з 2,0 дюйма до 2,5 дюйма (збільшення діаметра на 25 %) збільшує стійкість до прогину на 144 % (2,44 ×).

IV. Розрахунок безпечного робочого навантаження та рекомендованих коефіцієнтів безпеки

Ніколи не використовуйте aгідроциліндрблизько до критичної межі вигину Fcr. У реальних умовахгідроциліндривідчуйте невеликі ексцентриситети, незначний люфт кеглів, стрибки прискорення та неминучі бічні навантаження.

Допустима розрахункова тяга в залежі повинна включати жорсткий коефіцієнт безпеки Sf:

                                                                           Пар = Fcr / Sf

Рекомендовані рекомендації щодо коефіцієнта безпеки:

• Стаціонарні промислові машини (чисті, керовані): мінімальний Sf ≥ 2,5 до 3,0
• Загальна мобільна техніка (причепи-самоскиди, навантажувачі, обладнання для переробки відходів): мінімальний Sf ≥ 3,0 до 3,5
• Високий ризик/підйом персоналу (підйомні платформи, стрілові вантажівки, мобільні крани): Мінімальний Sf ≥ 3,5 до 4,5

V. Коефіцієнт стрункості та перехід до формули Джонсона

Формула Ейлера передбачає чисто пружний вигин і дійсна лише для струнких колон, де коефіцієнт стрункості λ перевищує поріг переходу колони λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Де rg = √I/A = dr / 4 — радіус обертання.

Для типової хромованої сталі 1045 або 4140 поріг переходу λc ≈ 85 до 105:

• Якщо λ > λc (довгі тонкі стрижні): використовуйте формулу Ейлера (руйнування через пружну нестабільність).
• Якщо λ ≤ λc (стрижні від короткого до середнього): використовуйте параболічну формулу Джонсона або стандартну межу текучості (руйнування через текучість при стиску або непружне вигинання).

VI. 4 поширені інженерні недоліки OEM, які спричиняють погнуті штанги

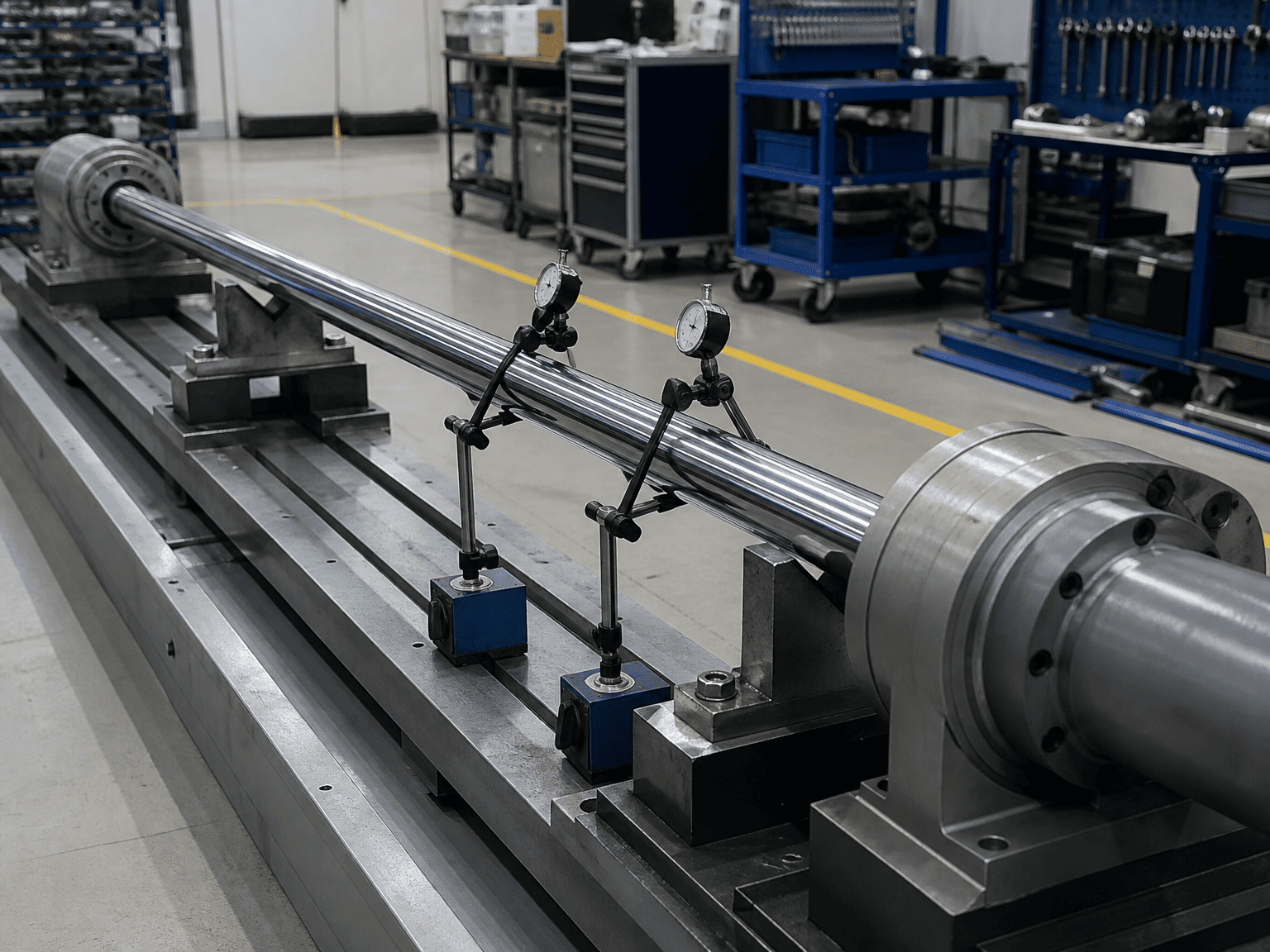

1. Розрахунок вигину при втягнутій довжині замість повністю витягнутої довжини:Найбільш вразливий момент виникає, коли вудилище знаходиться на 100% ходу, де L є максимальним.
2. Ігнорування горизонтального провисання під власною вагою:На довгих горизонтальних циліндрах (> 2 метри хід) важкий хромований стрижень трохи провисає під дією сили тяжіння, створюючи вбудоване ексцентричне навантаження, яке прискорює вигин.
3. Припускаючи, що штифтові кріплення залишаються без тертя:Згодом іржаві або незмащені шарнірні штифти заїдають, перетворюючи шарнірне кріплення на частково заблоковане з’єднання, напружене крутним моментом, яке створює згинальні моменти.
4. Нехтування контурами регенерації:Диференціальні/регенераційні схеми піддають як кришку, так і шток повному тиску насоса, зберігаючи повну силу штовхання колони, одночасно зменшуючи структурний запас.

VII. Що надсилати під час визначення розміру циліндрів з довгим ходом за допомогою HCIC

Щоб отримати повну перевірку вигину та огляд колони FEA від інженерів HCIC, надайте:

1. Діаметр робочого циліндра, хід і максимальний гідравлічний тиск скидання
2. Геометрія кріплення машини та креслення шарнірного кронштейна (для підтвердження K-фактора)
3. Орієнтація монтажу (горизонтальна, вертикальна натисканням вгору/вниз або кутова дуга)
4. Зовнішні напрямні обмеження (вільне некероване навантаження проти прецизійних лінійних напрямних рейок)
5. Робочий цикл, швидкість робочого циклу та умови навколишнього середовища

VIII. Партнерство з HCIC для важких інженерних робіт і циліндрів на замовлення

HCIC надає сертифіковане гідротехнічне проектування, 3D CAD-моделювання та виготовлення циліндрів на замовлення для важкого мобільного та промислового обладнання по всьому світу.
