Кавітація та аерація гідравлічного циліндра: судова експертиза негативного тиску та піттингу поршня

I. Симптом: Коли гладкаГідравлічний циліндрСтає губчастою і кричить

Мало що засмучує бригаду з технічного обслуговування важкого обладнання більше, ніж стріла або скидний циліндр, які раптово починають стукотіти, рухаючись із нестабільною губчастою затримкою та видаючи гучний брязкіт, схожий на жменю кульок, що перекидаються по сталевій трубі.

Коли механіки розбирають циліндр, вони очікують знайти брудну оливу або розірване ущільнення. Натомість вони знаходять тверду сталеву поверхню поршневої частини та внутрішні губи масляних отворів, усипаних грубими матовими кратерами, які схожі на те, що їх підірвали мініатюрною картеччю.

Це не абразивний знос. Це кавітація та аерація гідравлічного циліндра — два тісно пов’язані, але принципово відмінні рідинні явища, які руйнують прецизійні металеві поверхні, розварюють еластомерні ущільнення та ставлять під загрозу безпеку машини.

II. Кавітація проти аерації: розуміння справжньої різниці

У звітах про польове обслуговування техніки часто об’єднують кавітацію та аерацію під загальною назвою «повітря в лініях». Розуміння того, як відбувається кожне з них, має важливе значення для усунення справжньої першопричини:

2.1 Пароподібна кавітація (кипіння від негативного тиску)

Кавітація виникає, коли попит на масло з одного бокугідроциліндрпоршень випереджає швидкість, з якою масло може фізично увійти.

• Коли локальний тиск падає нижче тиску пари гідравлічного масла, рідина буквально кипить при температурі навколишнього середовища, утворюючи мільйони крихітних мікроскопічних бульбашок пари.
• Коли ці парові порожнини переміщуються із зони низького тиску в масло високого тиску, вони вибухають за наносекунди.
• Кожна мікроімплозія генерує зосереджені мікрострумени рідини, що рухаються з надзвуковою швидкістю, вражаючи навколишні металеві поверхні з локальною силою удару, що перевищує десятки тисяч фунтів на квадратний дюйм. Цей фізичний ефект молотка втомлює метал, поки мікролусочки не відірвуться від поверхні.

 2.2 Аерація (механічне заковтування повітря)

Аерація - це забруднення гідравлічного масла вільним атмосферним повітрям, що втягується в контур із зовнішнього середовища.

• Повітря проникає через негерметичні затискачі всмоктувального шланга, пошкоджені ущільнення валу на головному насосі, ослаблені фітинги труб, низький рівень рідини в резервуарі або турбулентні лінії повернення резервуара, що витікають над поверхнею рідини.
• На відміну від бульбашок пари, вільне повітря не згортається миттєво; він утворює молочну пінисту емульсію, яка перетворює відносно нестисливу гідравлічну рідину на м’яку пружну пневматичну пружину.

III. 4 попереджувальні знаки, які слід помітити в полі

IV. Де відбувається пошкодження всередині циліндра

Коли рідинні енергетичні системи страждають від хронічної кавітації та аерації, фізичні пошкодження концентруються в окремих високошвидкісних зонах:

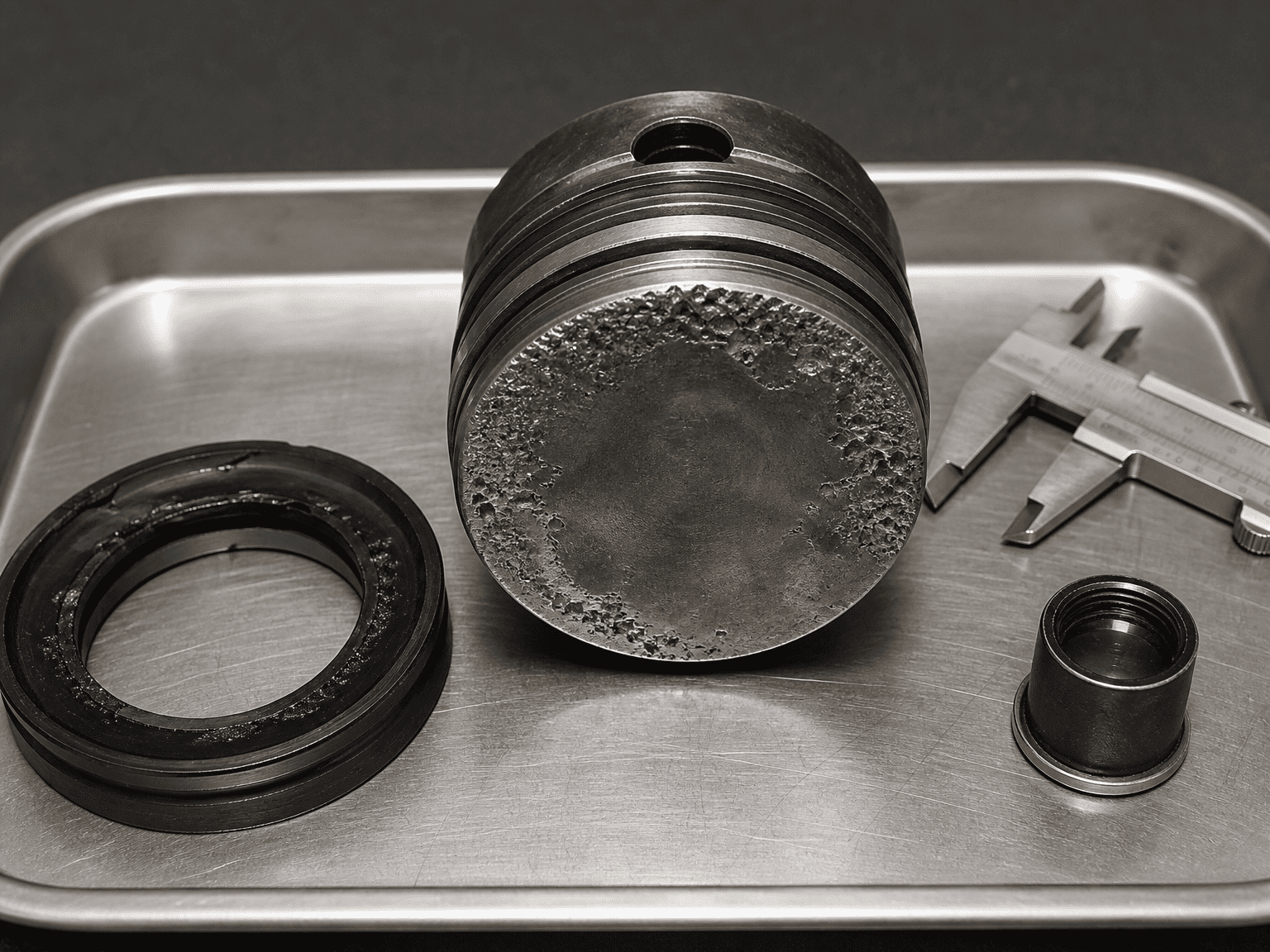

4.1 Поршневі торці:Плоска кругла поверхня поршня демонструє скупчення глибоких матових мікроям, де руйнуючі парові порожнечі неодноразово стикалися з основним металом.

4.2 Внутрішні отвори масляного порту:Різкі переходи під прямим кутом, де гідравлічне масло потрапляє в стовбур циліндра, зазнають сильної ерозії та округлення країв.

4.3 Ущільнювачі штока поршня та кільця зносу:Захоплені повітряні бульбашки зазнають швидкого адіабатичного стиснення, створюючи локалізовані теплові сплески, які обпалюють, скліють і перетворюють гнучкі поліуретанові ущільнювачі на крихкі пластівці, схожі на деревне вугілля.

4.4 Відточені стінки стовбура циліндра:Поблизу крайніх точок ходу мікрофорсунки знімають захисну плівку змащувального масла, забезпечуючи пряме затирання металу до металу між направляючими стрічками поршня та полірованим отвором трубки.

V. 4 найкращі тригери роботи мобільного та промислового обладнання

5.1 Перевищення гравітаційних навантажень (циліндр, що витікає)

Коли стріла важкого екскаватора, кузов самоскида або щогла навантажувача швидко опускається під власною вагою, сила тяжіння тягне шток циліндра вниз швидше, ніж гідравлічний насос може подати масло до кришки. Циліндр перетворюється на гігантський шприц, створюючи інтенсивний внутрішній вакуум, який кип’ятить вхідний потік масла.

5.2 Стартапи холодного зимового ранку

Густа, високов’язка холодна гідравлічна олива важко протікає через вузькі всмоктувальні фільтри та довгі шланги подачі. Коли оператор запускає двигун до повного газу одразу після запуску, насос зупиняється, створює сильний вакуум і направляє потік кавітуючої рідини прямо до приводів.

5.3 Забиті вентиляційні кришки резервуара

Коли циліндри з довгим ходом подовжуються, рівень рідини всередині гідравлічного бака значно падає. Якщо вентиляційна кришка резервуара покрита брудом, пилом або льодом, атмосферне повітря не може потрапити для вирівнювання об’єму. Усередині резервуара утворюється частковий вакуум, який перекриває всмоктувальну лінію насоса.

5.4 Невдало розміщені перегородки резервуару та лінії повернення

Якщо зворотна нафта занурюється в резервуар вище рівня рідини, як водоспад, вона вбиває повітря в нафту. Без відповідних перегородок резервуара, які дозволяють повітряним бульбашкам підніматися на поверхню та випускати повітря, насос негайно всмоктує цю пінисту суміш назад у циліндри.

VI. Рішення на рівні контуру для усунення кавітації та аерації

Для усунення кавітації циліндра необхідно звернути увагу на динаміку контуру, яка дозволяє утворювати негативний тиск:

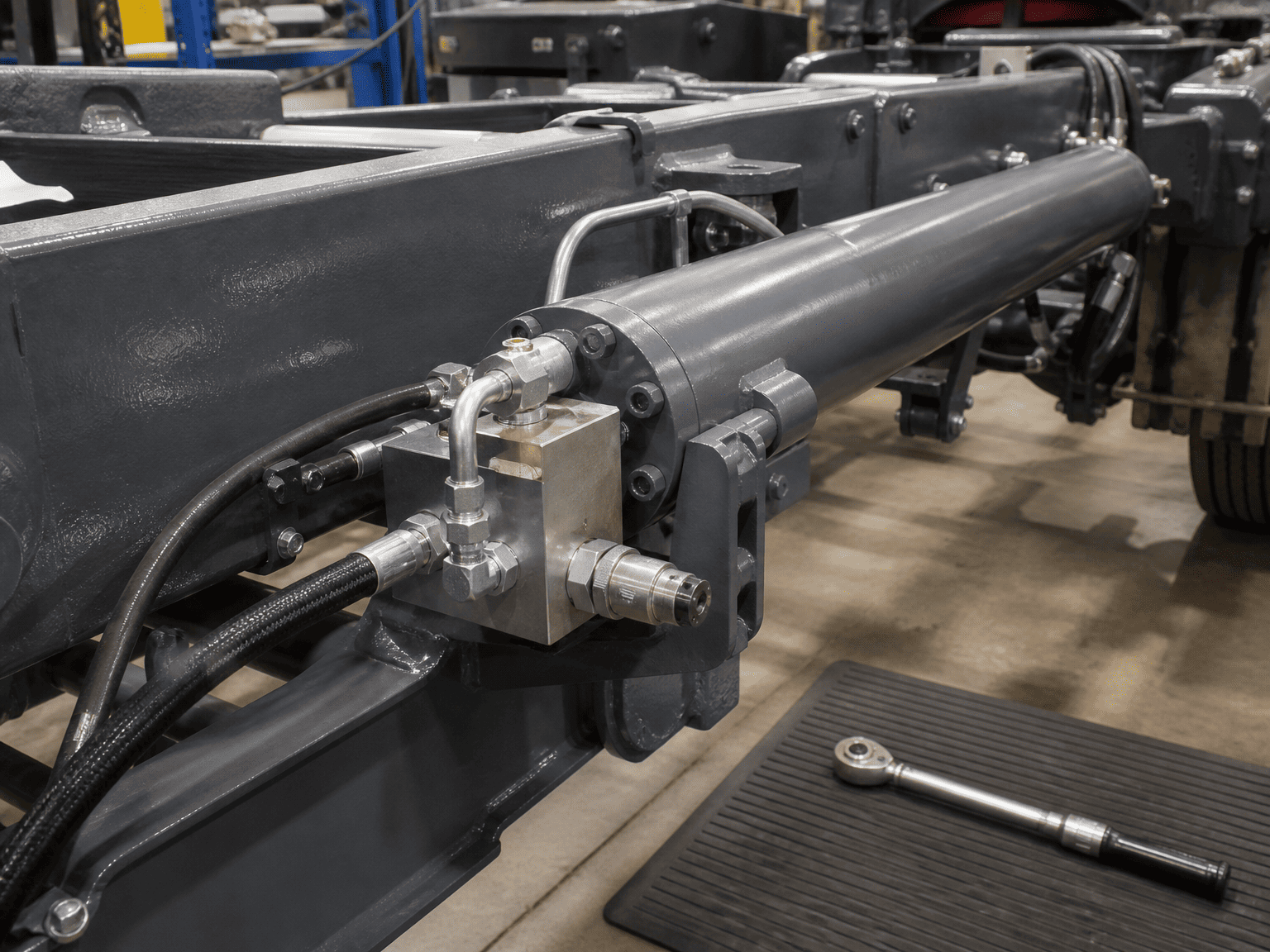

• Встановіть антикавітаційні зворотні клапани підживлення: на ланцюгах із швидким рухом або перевищенням навантаження встановіть спеціальний антикавітаційний зворотний клапан між робочим отвором циліндра та лінією бака. Якщо розширення циліндра потребує більше масла, ніж забезпечує насос, зворотний клапан вільно відкривається, дозволяючи маслу в баку заповнювати вакуум.
• Клапани противаги (над центром) відповідного розміру: Клапани противаги створюють контрольований зворотний тиск на зворотній стороні циліндра, запобігаючи втечі сили тяжіння з вантажем і забезпечуючи підтримку надлишкового тиску протягом повного ходу.
• Дотримуйтеся мінімального розміру лінії всмоктування: переконайтеся, що лінії всмоктування насоса мають великі розміри, короткі, прямі та розраховані на безперервну вакуумну роботу без внутрішнього руйнування.
• Забезпечте адекватний час витримки деаерації резервуара: підберіть масляний бак так, щоб рідина залишалася безперешкодно протягом кількох хвилин між циклами, дозволяючи розчиненим мікробульбашкам спливати природним шляхом.

VII. Контрольний список польової діагностики для бригад технічного обслуговування

Перед заміною шумного або пошкодженого циліндра:

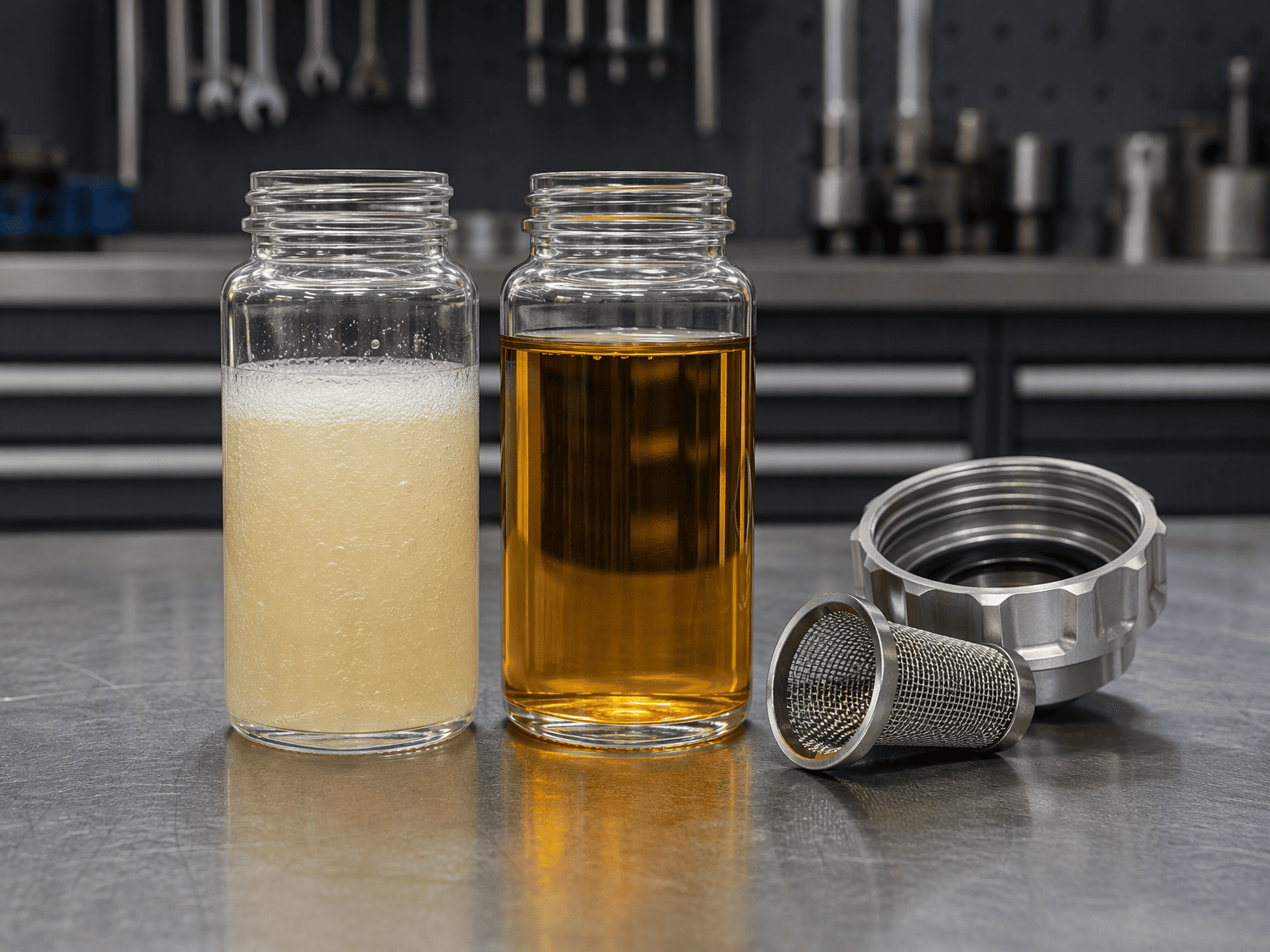

• Огляньте оглядове скло для масла: рідина молочного кольору, каламутна чи покрита стійкою піною?
• Перевірте вентиляційні кришки резервуара на наявність пилу або замерзлої вологи.
• Перевірте хомути та фітинги всмоктувального шланга насоса на наявність ослаблених з’єднань, які можуть засмоктувати повітря під вакуумом.
• Переконайтеся, що рівень оливи в зворотних лініях значно нижче мінімального рівня в баку.
• Перевірте налаштування пілотного клапана противаги, щоб переконатися, що циліндр не може опускатися швидше, ніж пропускна здатність насоса.
• Огляньте поверхню поршня циліндра та горловини портів за допомогою бороскопа на наявність характерних матових кавітаційних точок.

VIII. Технічні обмеження та відмова від відповідальності щодо діагностики

У цьому посібнику описано стандартні механічні діагностичні індикатори та оптимальні методи роботи з гідравлічними контурами. Складні багатоосьові механізми, схеми змінного робочого об’єму з датчиком навантаження та гідростатичні приводи із замкнутим циклом вимагають реєстрації перехідних процесів тиску та аналізу рідини для конкретної схеми, щоб ізолювати першопричини.*
