Розмір амортизації гідравлічного циліндра: як контролювати уповільнення в кінці ходу та стрибки тиску

I. Проблема: чому високошвидкісні циліндри страждають від втоми кінцевої кришки

Коли aгідроциліндрпереміщує багатотонний механізм зі швидкістю понад 0,1–0,2 м/с (4–8 дюймів/с), різка зупинка цієї маси на торцевій кришці циліндра створює величезний руйнівний удар.

Багато розробників обладнання припускають, що налаштування запобіжного клапана основної системи на 3000 psi захищає весь привід. Насправді, як тільки поршень проходить основний вихідний отвір і потрапляє в зону амортизації, у захопленої оливи є лише один крихітний вихід: калібрований голчастий клапан або прецизійний отвір.

Якщо геометрія подушки занижена або неправильно відрегульована, тиск уповільнення, що утримується позаду подушки, може легко підскочити до 6000-10000+ psi (400-700 бар) на кілька мілісекунд.

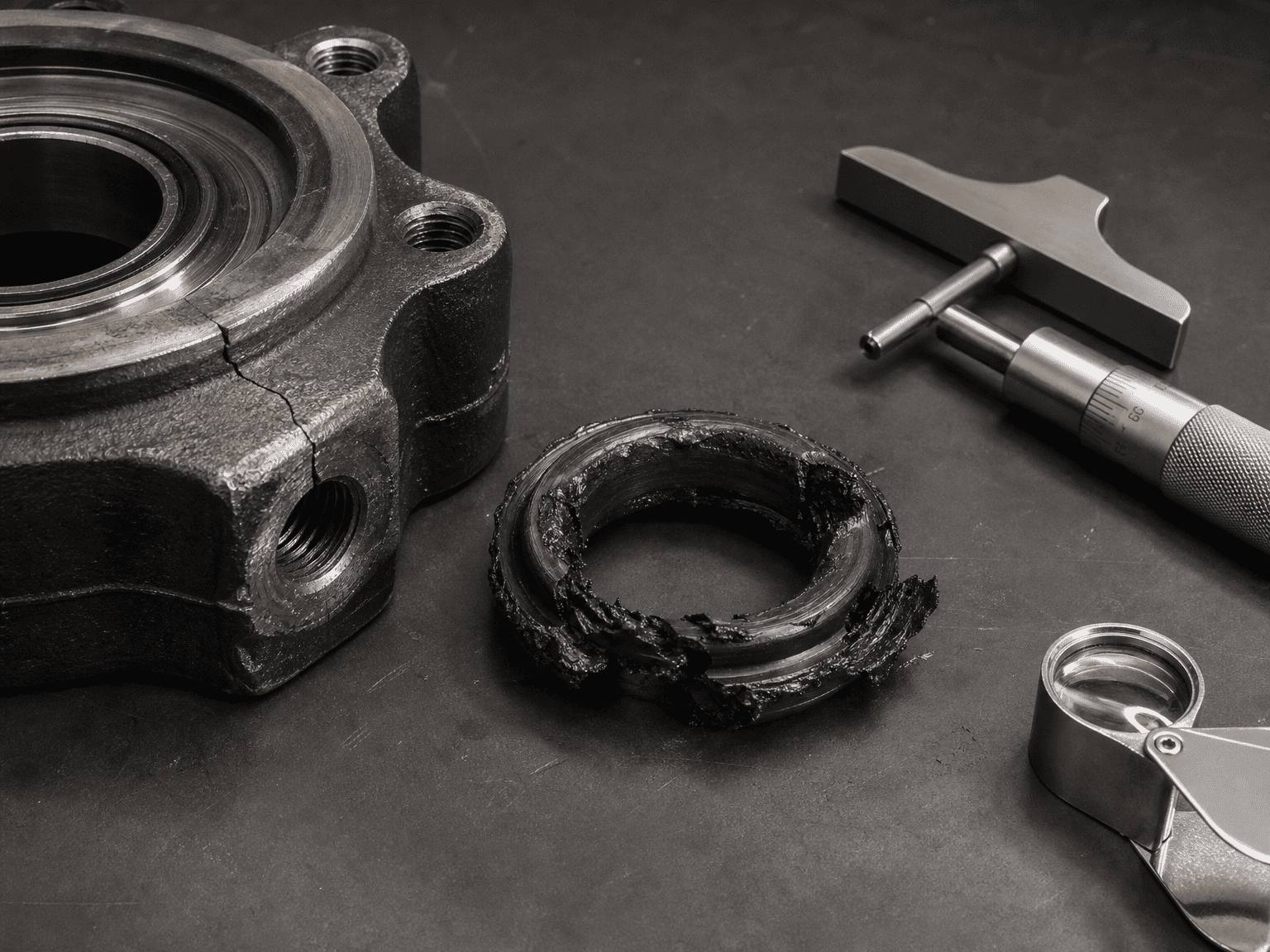

Протягом тисячі циклів ці сильні перехідні процеси призводять до:

• Тріснуті задні кришки циліндрів і зламані зварні фланці
• Зірвані ущільнювачі сальника головки та деформовані фіксатори штока склоочисника
• Розтягнуті тяги та хронічна екструзія ущільнювального кільця стовбура
• Подряпані або порізані амортизаційні списи та відповідні втулки

II. якГідравлічний циліндрАмортизуючі роботи

Внутрішня гідравлічна подушка перетворює кінетичну енергію рухомої маси (плюс безперервну рушійну силу від насоса) у тепло, проштовхуючи захоплений об’єм масла через обмежений отвір протягом короткого сповільнення sc (зазвичай від 20 до 40 мм або від 0,75 до 1,5 дюйма).

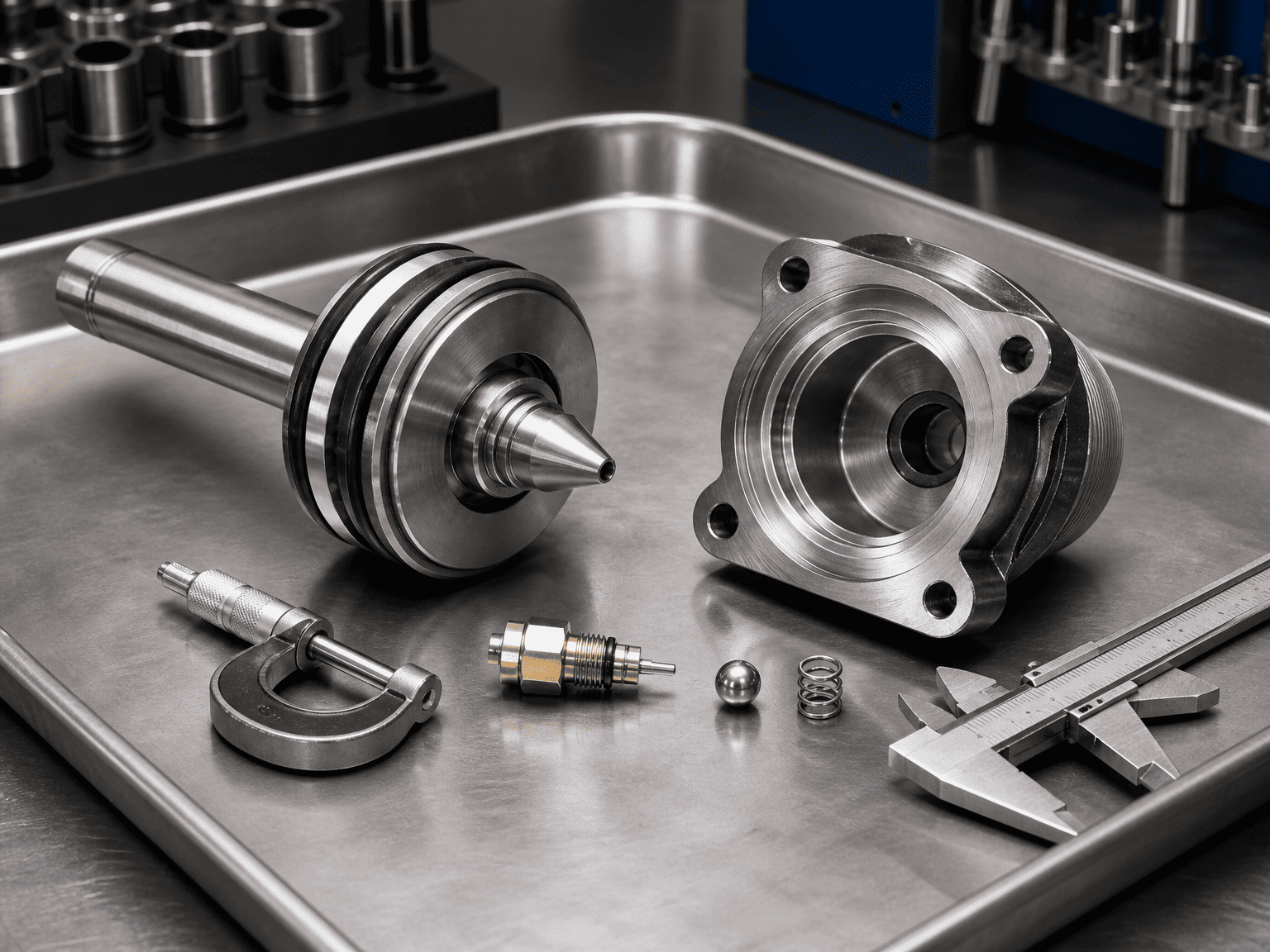

Правильно розроблена подушка складається з трьох основних механічних елементів:

1. Спис-подушка (або поршень):Прецизійно оброблений виступ на поршні, який закриває головний порт рідини, коли він входить у порожнину торцевої кришки.
2. Регульований голчастий клапан:Дозуючий отвір, який дозволяє фахівцям з технічного обслуговування точно регулювати швидкість потоку вихлопних газів на основі фактичних швидкостей робочого циклу та в’язкості масла.
3. Зворотний клапан вільного потоку:Підпружинена куля або заслінка, яка забезпечує повний необмежений потік у циліндр під час реверсу ходу, забезпечуючи миттєву швидкість відриву без затримки.

Покроковий розрахунок енергії та тиску подушки Щоб визначити, чи може внутрішня подушка безпечно витримувати ваше навантаження, не перевищуючи поріг розриву або втоми циліндра, обчисліть загальну енергію, яку потрібно поглинути:

Крок 1: Обчисліть кінетичну енергію рухомої маси

                                                                                  Ek = ½ м v²

Де:

m = загальна рухома маса (включаючи поршень, шток, навісне обладнання та зовнішнє корисне навантаження в кг або фунтах)

v = максимальна швидкість у момент, коли амортизаційний спис стикається з порожниною (м/с або дюйм/с)

Крок 2: додайте рухову роботу під час уповільнення

Якщо потік насоса продовжується під час уповільнення, тиск у системі продовжує штовхати поршень поперек ходу подушки sc:

                                                               Wprop = Fprop × sc = (Psys × Apiston) × sc

Де:

Psys = тиск у системі приводу (Па або psi)

Apiston = Ефективна площа сторони руху (м² або дюйми)

sc = ефективна довжина амортизаційного списа (м або дюйми)

Крок 3: Загальна енергія для поглинання

                                                                        Etotal = Ek + Wprop ± Wгравітація

(Додайте або відніміть роботу сили тяжіння m g sc sinθ, якщо рухаєтеся вертикально або по нахилу).

Крок 4: Обчисліть середній тиск на подушці

Необхідна середня сила уповільнення Fdec становить:

                                                                                  Fdec = Etotal / sc

Результуючий середній гідравлічний тиск всередині камери подушки Pcushion становить:

                                                                              Pподушка = Fdec / подушка

Де Acushion — це кільцева площа стовпа нафти, що утримується в кишені подушки (Abore − Aspear або Arod).

Інженерне правило: Піковий перехідний тиск під час початкового входу списа зазвичай досягає 1,5-2,2 разів розрахункового середнього тиску подушки. Якщо розрахований пік перевищує в 1,5 раза максимальний номінальний втомний тиск циліндра, потрібен зовнішній пропорційний клапан уповільнення або довший спеціальний амортизатор.

III. Поширені польові помилки, які руйнують м’які циліндри

1. Повністю закрити голчастий клапан (нульовий потік): Оператори, намагаючись усунути шум кінцевого ходу, іноді повністю закривають голчастий клапан. Це створює повне гідравлічне замикання в амортизаційній кишені, проштовхуючи масло через зазор лопатки та продуваючи ущільнення сальника головки.

2. Ігнорування горизонтальної інерції на візках, що вільно котяться: розробники розраховують лише тиск руху, забувши про кінетичну енергію 10-тонного візка, що рухається. Навіть при низькому тиску висока інерція роздавить внутрішню подушку.

3. Використання стандартних подушок із водно-гліколевою або високов’язкою холодною олією: більш густі рідини або вогнестійкі рідини з низькою в’язкістю значно змінюють потік через дозуючу голку, спричиняючи серйозне надлишковий тиск під час ранкових зимових запусків.

4. Нехтування деаерацією рідини: губчаста газована олива, що потрапляє в подушку, стискається, як пружина, викликаючи підстрибування, дизельне дизелювання та непостійне уповільнення.

IV. Що потрібно надіслати під час визначення розміру циліндрів з м’якими накладками

Запитуючи розроблені м’які циліндри від HCIC, надайте:

• Загальна рухома маса (включаючи шток циліндра та встановлений інструмент)
• Профіль робочої швидкості (стала швидкість, прискорення та швидкість наближення)
• Доступні обмеження довжини ходу подушки
• Тип робочої рідини, діапазон робочих температур і налаштування запобіжного клапана системи
• Орієнтація монтажу (горизонтальна, вертикальна вгору, вертикальна вниз або нахилена дуга)

V. Технічні межі та відмова від відповідальності

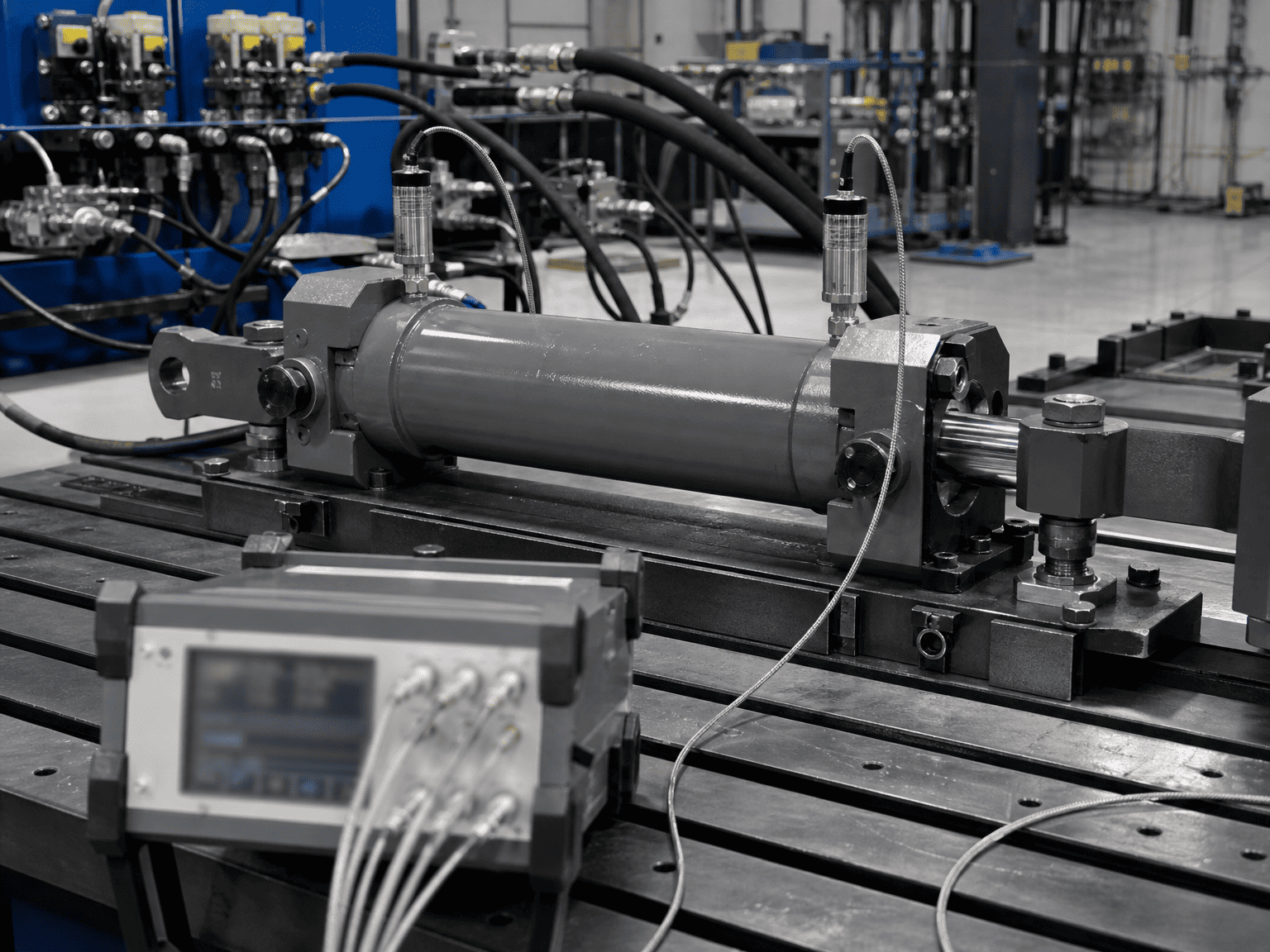

Наведені вище розрахунки амортизації забезпечують базові оцінки розмірів на основі механіки твердого тіла. Фактичні пікові динамічні тиски залежать від об’ємного модуля гідравлічного масла, ємності лінії, коефіцієнтів розряду голкового отвору та часу відгуку клапана. Остаточні конструкції обладнання повинні бути перевірені шляхом випробування перетворювачів тиску та моделювання перехідних процесів.*

VI. Зверніться до HCIC щодо індивідуальних рішень для подушок

HCIC розробляє індивідуальні промислові та мобільні гідравлічні циліндри з адаптованими профілями амортизації для важких робіт по всьому світу.
