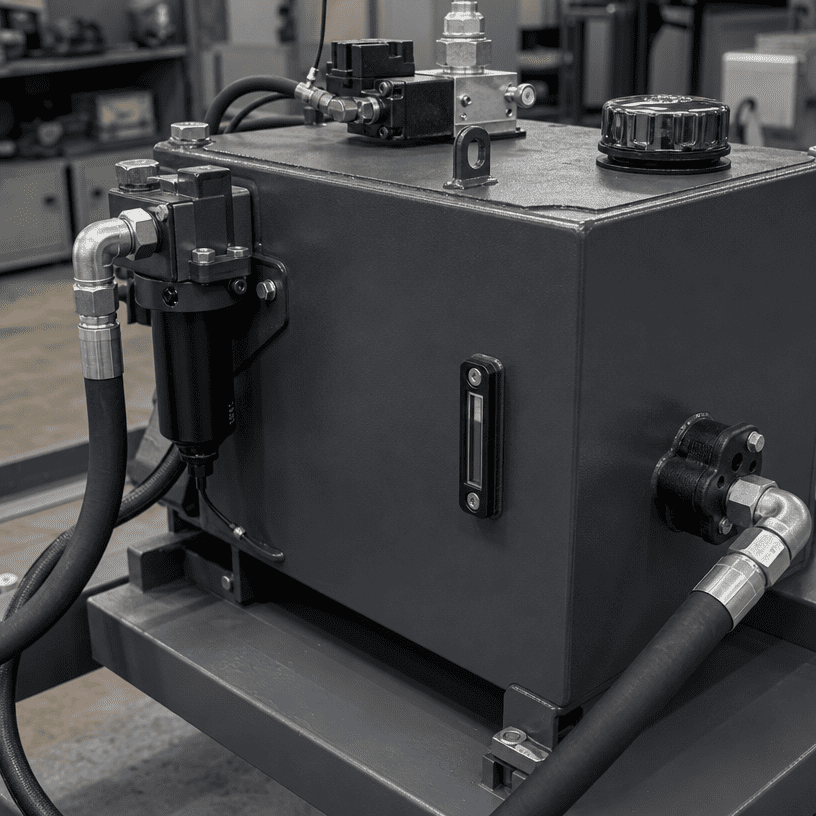

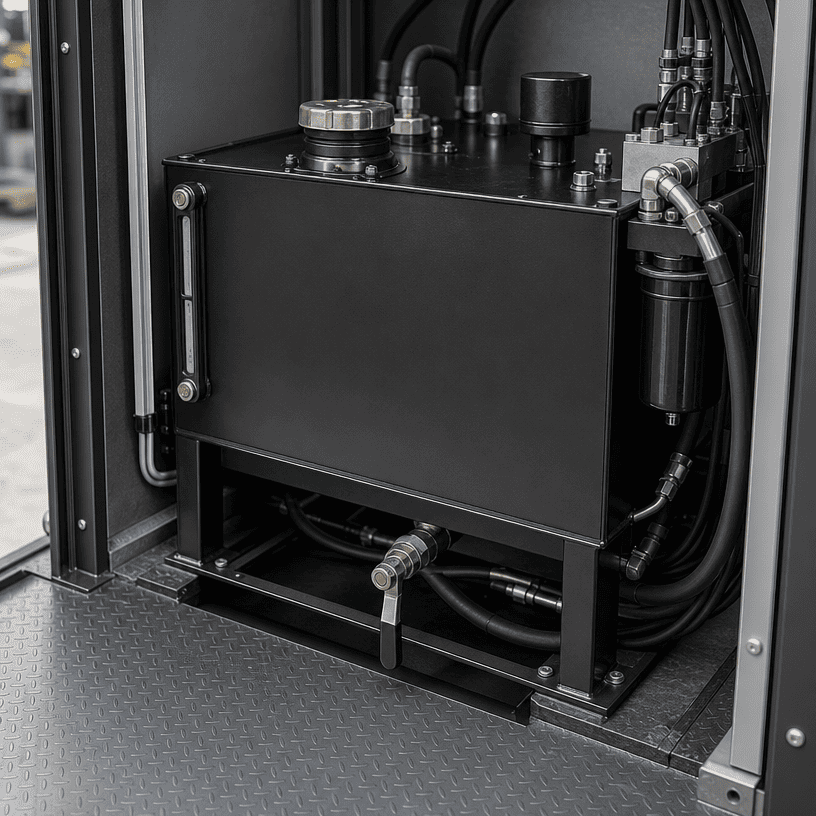

A гідроагрегатРезервуар - це не просто ємність для нафти. Він підтримує зберігання рідини, керування зворотним потоком, випуск повітря, передачу тепла, контроль забруднення та доступ до обслуговування. Якщо резервуар вибирати тільки за зовнішніми розмірами або зручному номінальному об'єму, силовий агрегат може бути складніше вводити в експлуатацію і важче обслуговувати.
Цей посібник дає інженерам-виробникам обладнання та покупцям обладнання практичний спосіб переглянути вимоги до резервуарів, перш ніж запитувати цінову пропозицію гідравлічного блоку. Це не сприяє універсальному співвідношенню бак-насос. Правильна конструкція залежить від схеми, робочого циклу, рідини, місця установки та робочого середовища.
Резервуар слід визначити після того, як буде зрозуміла гідравлічна схема. Почніть із приводів, клапанів, розташування насосів, робочої послідовності та очікуваного зворотного потоку. Схема, яка періодично переміщує циліндр, має інші вимоги до резервуару, ніж система, яка працює безперервно або використовує кілька приводів одночасно.
Перш ніж вибрати танк, зберіть таку інформацію:
Ця інформація перетворює «Скільки літрів нам потрібно?» у більш корисне інженерне питання: як резервуар повинен поводитися протягом повного робочого циклу?
Зовнішні розміри танка чи об’єм на паспортній табличці не говорять усієї історії. Частина об'єму резервуара може знадобитися для розширення, заспокоєння зворотного потоку, покриття всмоктування та безпечного робочого рівня. Тому корисний робочий об’єм відрізняється від загального геометричного об’єму.
Огляд проекту повинен визначити:
- Нормальний рівень масла
- Мінімальний рівень для надійного всмоктування насоса
- Максимальний рівень наповнення
- Простір для теплового розширення
- Вільний об'єм для випуску повітря і зворотного потоку
- Доступ для зливу та очищення
Насос не повинен закачувати з рівня, який дозволяє повітрю потрапляти у всмоктувальну лінію. У той же час, резервуар не повинен бути заповнений настільки високо, щоб розширення або зворотне перемішування створювало вторинну проблему. Кінцеві рівні повинні бути встановлені для фактичних умов рідини та машини.
Зворотна нафта може надходити в пласт зі швидкістю, теплом і залученим повітрям. Якщо зворотний порт розташований надто близько до всмоктувального отвору, насос може отримати погано деаеровану рідину до того, як резервуар встигне відокремити повітря та заспокоїти потік.
Звуковий макет враховує:
Мета полягає не просто в тому, щоб збільшити резервуар. Він призначений для створення контрольованого шляху від повернення до всмоктування, щоб рідина могла вивільнити захоплене повітря та осісти перед тим, як її повторно використає насос.
Всмоктування насоса заслуговує окремої перевірки конструкції. Лінія всмоктування має бути короткою та прямою, де це дозволяє установка, з відповідним діаметром і таким розташуванням, яке дозволяє уникнути непотрібних обмежень. Різкі зміни напрямку, неправильне розташування впускного отвору або занижене з’єднання можуть створити проблеми, навіть якщо номінальний об’єм резервуара виглядає достатнім.
Перевірте зв'язок між:
- Місце входу насоса
- Мінімальний рівень масла
- Діаметр і довжина лінії всмоктування
- Розташування вхідного фільтра, якщо використовується
- Доступ для обслуговування навколо насоса
- Положення для зливу та очищення бака
Не вибирайте систему всмоктування лише тому, що вона підходить до корпусу. Вимоги виробника насоса до входу та умови повного контуру необхідно перевіряти разом.
Резервуар може допомогти передавати тепло навколишньому середовищу, але він автоматично не є достатнім охолоджувачем. Вироблення тепла залежить від втрат тиску, витрати, часу циклу, поведінки клапана, навантаження двигуна та середовища встановлення.
Для огляду OEM запишіть, коли система виробляє тепло і де буде встановлено блок живлення. Для компактного корпусу поблизу джерела тепла може знадобитися теплове рішення, відмінне від вентильованого блоку, встановленого на відкритому повітрі.
Правильна послідовність:
1. Визначте робочий обов'язок.
2. Оцініть, де втрачається потужність.
3. Перегляньте поверхню бака та рух повітря.
4. Вирішіть, чи потрібне додаткове охолодження.
5. Перевірте результат під час показової операції.
Уникайте додавання охолоджувача або збільшення об’єму бака, не розуміючи фактичного джерела тепла. Резервуар є частиною теплової конструкції, а не заміною ефективності контуру.
Конструкція резервуара повинна ускладнювати потрапляння бруду та води, а обслуговуючому персоналу – легко видаляти забруднення. Наповнювальна горловина-сапун, кришка доступу, точка зливу та система зворотного фільтрування впливають на чистоту рідини.
Корисні запитання щодо дизайну включають:
- Чи захищений заливний отвір від навколишнього середовища?
- Чи можна обслуговувати сапун без демонтажу силового агрегату?
- Стік розташований у найнижчій практичній точці?
- Чи можна спорожнити резервуар, не створюючи небезпеки розливу?
- Чи доступний для перевірки зворотний фільтр?
- Чи можна очистити внутрішню частину резервуара за потреби?
Відповідь має бути видно на кресленні. Чистий зовнішній корпус не доводить практичність внутрішнього обслуговування.
Поклади часто виходять з ладу на стадії інтеграції, а не на стадії розрахунку. Резервуар може відповідати номінальному розміру, але конфліктувати з двигуном, колектором, електричним корпусом, рамою причепа, огородженням або точкою підйому.
Перед затвердженням дизайну перегляньте:
Тривимірний макет або складальне креслення з розмірами можуть виявити конфлікти раніше, ніж список деталей. Після встановлення блоку живлення резервуар має бути придатним до експлуатації, а не лише для збирання на верстаку.
Корисний пакет пропозицій зазвичай включає:
Якщо деякі значення невідомі, позначте їх як відкриті елементи замість того, щоб заповнювати їх припущеннями. Прозорий інженерний огляд швидше, ніж перепроектування танка після початку виробництва.
Потік насоса має значення, але він не описує повну схему повернення, робочий цикл або об’єм приводу.
Резервуар потребує визначеного мінімального та максимального рівнів, простору для розширення та контрольованого стану всмоктування.
Це може скоротити шлях рідини та зменшити можливість вивільнення повітря та заспокоєння потоку.
Наповнювач, сапун, фільтр або дренаж, до яких неможливо безпечно дістатися, з часом збільшать час обслуговування.
Тепловий баланс залежить від усього гідравлічного контуру та середовища встановлення.
Корпус, насос, колектор, шланги та електричні частини необхідно перевіряти як одну систему.
Правильне визначення розміру резервуара гідравлічного силового агрегату – це вправа компонування та робочого циклу, а не припущення щодо обсягу. Інженер повинен разом перевірити рівень корисної оливи, розділення зворотного потоку, всмоктування насоса, тепловий баланс, контроль забруднення та доступ до технічного обслуговування.
Для спеціального проекту HPU надішліть HCIC інформацію про схему та інтерфейс машини до того, як будуть остаточно визначені розміри резервуара. Це дає команді проектувальників кращу основу для вибору резервуару, насоса, колектора, системи фільтрації та керування як одного інтегрованого блоку.
