Гідравлічний циліндр з подвійною скобою

I. Огляд продукту

1.1 Основне визначення

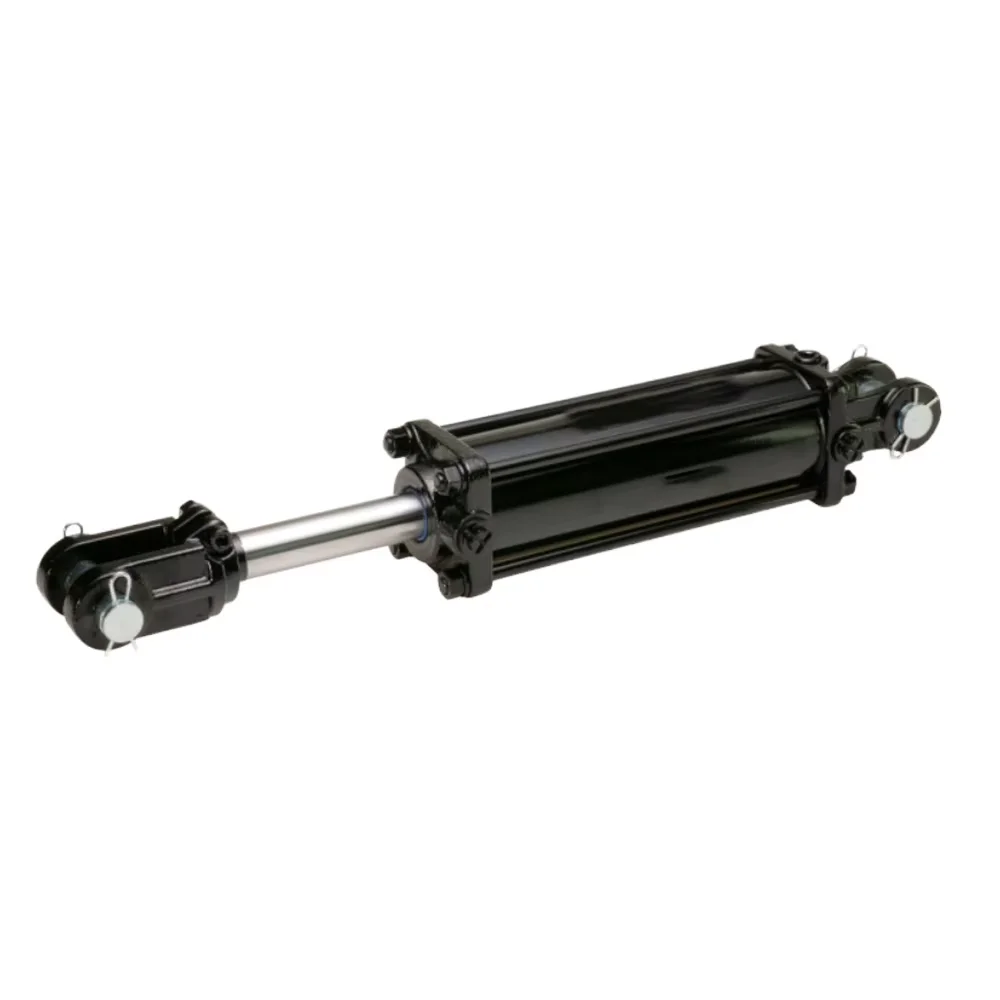

Зварний гідравлічний циліндр із подвійною скобою відноситься до повністю звареного гідравлічного циліндра, оснащеного інтегрованою кованою подвійною скобою на дні циліндра та на кінці штока, він належить до серії зварних циліндрів для важких навантажень і в основному використовує конструкцію масляного контуру подвійної дії.

На відміну від традиційного гідравлічного циліндра тяги, зварний подвійний циліндр має компактну загальну конструкцію, більшу здатність протистояти бічному навантаженню та довший термін служби під відкритим небом у брудному робочому середовищі з високим навантаженням.

1.2 Рішення про проблему користувача

Сільськогосподарські ремонтні майстерні, виробники оригінального обладнання причепів і невеликі виробники будівельної техніки часто стикаються з несправними зварними гідравлічними циліндрами з тонкими зварювальними швами та тонкими стінками бочки. З цих дешевих циліндрів легко витекти масло, погнути вушка або тріснути під час тривалої підйомної роботи.

Ми виробляємо зварні гідравлічні циліндри з подвійною скобою протягом 28 років, наші інженери щомісяця стикаються з сотнями випадків поломки циліндрів від глобальних покупців. Ми оптимізуємо зварювальну конструкцію скоби, потовщуємо стінку стовбура та оновлюємо вузол ущільнення, щоб уникнути всіх поширених проблем з поломкою важкої техніки, що працює на відкритому повітрі. Замовлення невеликого зразка без MOQ підтримується для тестування замовником.

II. Внутрішня структура продукту та перевага розробки

2.1 Ключове виробництво

Усі основні етапи обробки нашого зварного гідравлічного циліндра з подвійною в’язкою завершуються в нашій власній гідравлічній майстерні 12000㎡ без стороннього підряду ключових компонентів. Кожен ремесло розроблено для підвищення стійкості до навантажень і герметизації.

2.1.1 Точений безшовний товстий ствол

Ми використовуємо гарячекатані безшовні сталеві труби з внутрішньою обробкою точного хонінгування, товщина стінки стовбура товща, ніж у звичайних ринкових моделей. Товстий ствол може зменшити деформацію циліндра під тривалим високим тиском, а внутрішнє хонінгування усуває подряпини, які спричинять внутрішній витік масла.

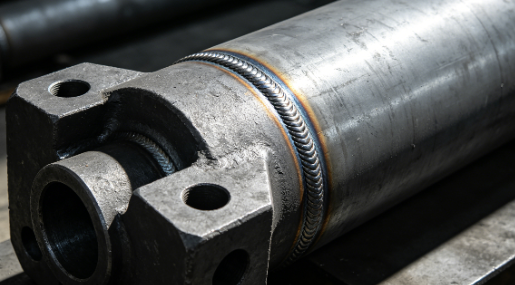

2.1.2 Інтегральна кована скоба та зварювання повним проплавленням

Наконечники з подвійною скобою — це цільна кована сталь замість зварювання тонких листів. Позиція з’єднання між втулкою та стволом використовується дугове зварювання під флюсом з повним проплавленням 8-12 мм, зварювальний шов товстий і рівномірний, ефективно запобігає тріщинам вушка під сильним бічним зусиллям трактора та дровоколу.

2.1.3 Товстий хромований поршневий шток

Поверхня поршневого штока точно відшліфована, а потім покрита шаром твердого хрому 28-32 мкм. Товсте хромоване покриття забезпечує стабільну стійкість до іржі та зносу, покриття не відшаровується навіть під час однорічної безперервної роботи на фермі.

2.1.4 Багатотипова композитна система пломбування

У стандартній збірці використовуються гумові ущільнювачі NBR, щоб відповідати звичайній гідравлічній оливі за нормальної температури. Ущільнювачі з фторкаучуку FKM є додатковим оновленням для високотемпературного обладнання, що працює від -20 ℃ до 180 ℃, повністю блокує внутрішні та зовнішні витоки масла.

2.2 Стандарт заводської інспекції доставки

Кожен готовий зварний гідравлічний циліндр з подвійною скобою має пройти 1,5-кратне випробування на витримку тиску протягом 30 хвилин і повну перевірку на герметичність перед відправленням. Ми записуємо дані випробувань для кожного циліндра та можемо надати повний звіт про випробування тиску для клієнтів, які замовляють оптом.

III. Широкі сценарії застосування

3.1 Підбір сільськогосподарської техніки

Наш гідравлічний шток зі звареною скобою широко використовується на всіх видах сільськогосподарського мобільного обладнання, конструкція кріплення з подвійною скобою забезпечує швидке встановлення валу шпильки без додаткових аксесуарів.

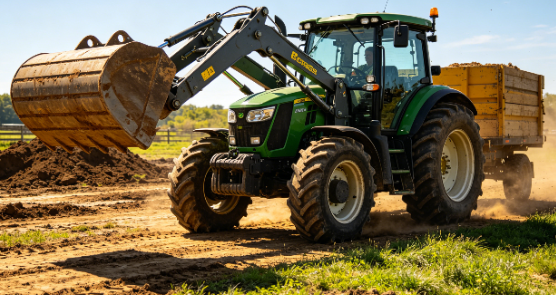

Основне відповідне обладнання: підйомна стріла трактора, гідравлічний шток дровоколу, прес-підбирач сіна, малий комбайн, сільськогосподарський підйомний причіп.

3.2 Підбір міні-будівельного обладнання

Компактний зварний циліндр з подвійним вушком підходить для невеликої будівельної техніки з обмеженим простором для встановлення, стабільною роботою в умовах пилу та вібрації на будівельному майданчику.

Основне відповідне обладнання: допоміжний баран міні-екскаватора, циліндр нахилу навантажувача, малий дорожній каток, бетонозмішувач.

3.3 Підбір логістичного та транспортного обладнання

Зварний циліндр із високою навантаженням є основною запасною частиною для транспортних засобів логістики та складського завантажувального обладнання.

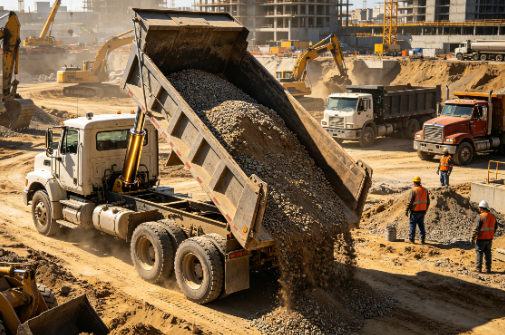

Основне відповідне обладнання: гідравлічний циліндр самоскида, підйомний циліндр евакуатора, зварний гідравлічний циліндр док-перевантажувача, циліндр ножичного підйому.

3.4 Підбір загального промислового обладнання на замовлення

Зварний циліндр із подвійною скобою нестандартного розміру можна налаштувати відповідно до креслень промислового обладнання, придатного для переробки відходів, підйому матеріалу та заміни технічного обслуговування обладнання.

Основне відповідне обладнання: компактор для відходів, машина для підйому матеріалу, невеликий гідравлічний прес, заміна гідравлічного штока для післяпродажного ремонту.

IV. Повні технічні параметри

4.1 Стандартні фіксовані специфікації

Пункт перевірки	Стандартний параметр
Розмір отвору	30-200 мм (1,2-8 дюймів)
Діаметр стержня	20мм-120мм
Довжина штриха	50мм-3000мм
Номінальний робочий тиск	21MPa (3000PSI)
Стандартний тип дії	Подвійна дія
Стандартний матеріал ущільнення	NBR каучук
Обробка поверхні	Матова чорна фарба проти іржі

4.2 Спеціальні параметри додаткового оновлення

V. Фабрична кваліфікація, контроль якості та експортне пакування

5.1 Сертифікати офіційного виробництва

Вся наша виробнича лінія гідравлічних циліндрів проходить сертифікацію системи управління якістю ISO9001, усі зварні гідравлічні вироби для важких навантажень відповідають стандарту промислової безпеки CE. Ми можемо надати копії сертифікаційних документів для митного оформлення та аудиту підприємства.

5.2 Повна система контролю якості

Ми створили незалежну майстерню перевірки сировини, станцію перевірки обробки напівфабрикатів і кімнату для випробування тиску готової продукції. Усі необроблені сталеві труби, ковані скоби та ущільнювальні деталі будуть перевірені перед виробництвом, дефектна сировина буде відхилена безпосередньо, щоб уникнути поломки готового продукту.

5.3 Експортна стандартна схема пакування

Кожен зварений гідравлічний циліндр з подвійною втулкою спочатку буде покритий антикорозійним маслом, обгорнутий пластиковою плівкою, щоб уникнути корозії морської води під час морського транспортування. Потім покладіть у міцний експортний дерев’яний ящик із фіксованою прокладкою з піни, щоб запобігти зіткненню та деформації під час логістики на великі відстані.

VI. FAQ

Q1: Чи можу я налаштувати нестандартний циліндр з подвійною скобою з отвором і ходом?

A1: Так, наша технічна команда може розробити ексклюзивний розмір циліндра відповідно до вашого креслення обладнання протягом 24 годин.

Q2: Який максимальний робочий тиск вашого стандартного звареного штока?

A2: Стандартний номінальний тиск становить 3000 фунтів/кв. дюйм (21 МПа), оновлена ​​модель високого тиску 35 МПа доступна для важкого навантажувального обладнання.

Q3: Скільки триває гарантійний термін звареного гідравлічного циліндра з подвійною скобою?

A3: Ми надаємо 12-місячну гарантію за нормальних і правильних робочих умов, пошкодження, спричинені неправильною експлуатацією, не покриваються гарантією.
