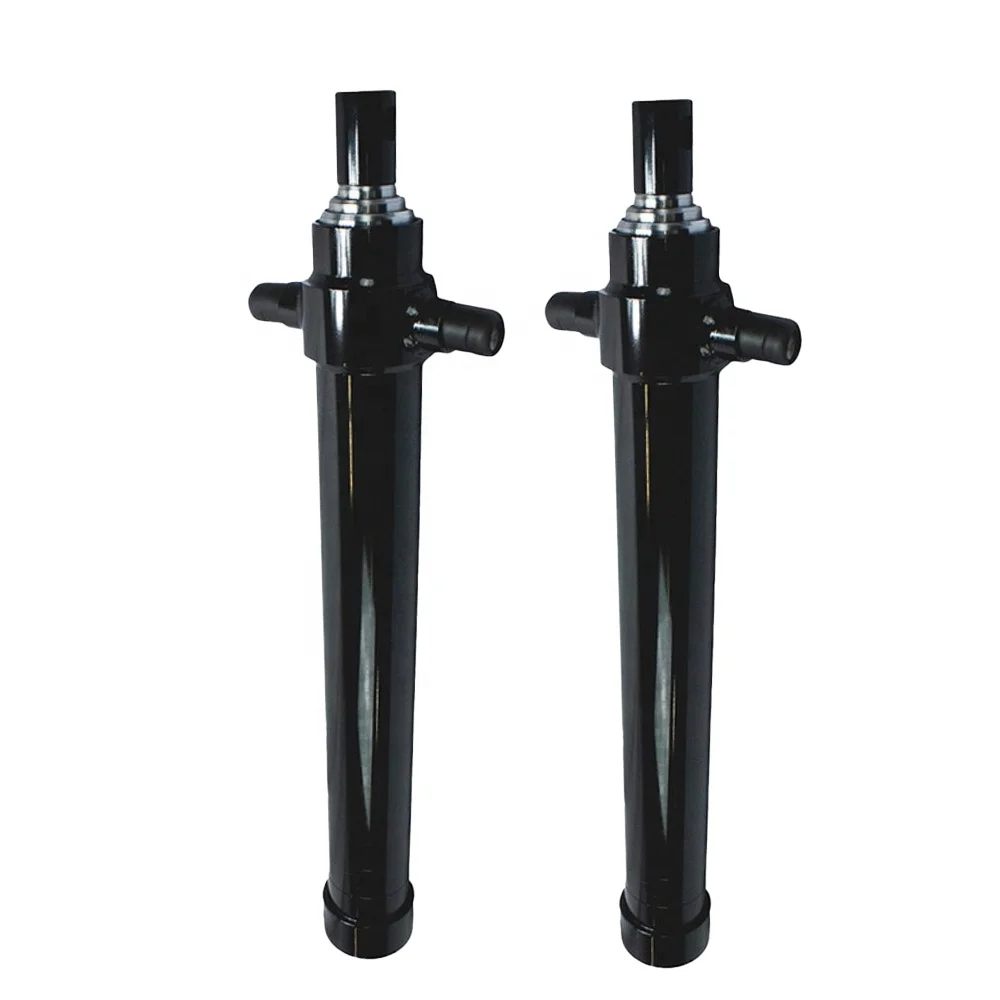

3TG-E90x1199 — це триступеневий телескопічний гідравлічний циліндр з днищем кузова з ходом 1199 мм, максимальним робочим тиском 220 бар і каталожним діапазоном перекидання 5–14 тонн.
Number of stages:
3 етапиWorking volume:
6,2 лMaximum working pressure:
220 бар3TG-E90x1199 — це триступеневий телескопічний гідравлічний циліндр, що розміщений у нижній частині кузова, зазначений у каталозі HCIC-2026. Його компактна конструкція днища призначена для систем перекидання, де циліндр повинен виконувати довгий хід, залишаючись у просторі під кузовом і шасі.
У каталозі вказані хід 1199 мм, маса 35 кг, робочий об’єм 6,2 л і максимальний робочий тиск 220 бар. Він також надає діапазон вантажопідйомності 5–14 тонн і основні монтажні розміри L/A/B/C/D/E. Ці значення підтримують початкове обговорення відповідності; вони не замінюють повного розрахунку причепа.
| Параметр | Каталожна вартість |
|---|---|
| Модель | 3TG‑E90x1199 |
| Кількість ступенів | 3 |
| Інсульт | 1199 мм |
| маса | 35 кг |
| Робочий об'єм | 6,2 л |
| Максимальний робочий тиск |
220 бар |
| Діапазон вантажопідйомності в каталозі | 5-14 тонн |
| Розмір L | 598 мм |
| Розмір А | 160 мм |
| Розмір B | 438 мм |
| Розмір C | 108 мм |
| Розмір D | 92 мм |
| Розмір E | 58 мм |
Наведені вище значення специфікацій взято з таблиці телескопічних циліндрів днища в каталозі HCIC-2026, що додається. Цифра 5–14 тонн у каталозі – це діапазон застосування, а не універсальне схвалення корисного навантаження для кожного причепа-самоскида.
Триступенева конструкція днища
3TG-E90x1199 використовує три телескопічні ступені. У складеному вигляді вкладені ступені допомагають утримувати пакет циліндрів у зоні встановлення під днищем. Під час висунення ступені забезпечують рух, необхідний для циклу перекидання, не вимагаючи присутності повної робочої довжини в закритому положенні.
Розташування ступені також означає, що сила і швидкість циліндра можуть змінюватися під час висування. Ефективна площа змінюється, коли стають активними різні ступені, тому при виборі слід враховувати разом навантаження, геометрію петлі, кут перекидання, потік насоса та налаштування клапана.
Встановлення днища регулюється більшою, ніж закрита довжина циліндра. Покупець повинен перевірити розташування підставки або опори, вирівнювання штифтів, зазор шасі та шлях циліндра, коли корпус рухається із закритого положення в нахилене.
У каталозі L зазначено як 598 мм, а розміри від A до E як 160, 438, 108, 92 і 58 мм відповідно. Ці розміри слід порівняти з кресленням рами замовника та схемою монтажу. Циліндр має бути вирівняний через монтажну конструкцію, а не примусово встановлюватися в положення спотворенням кронштейна.

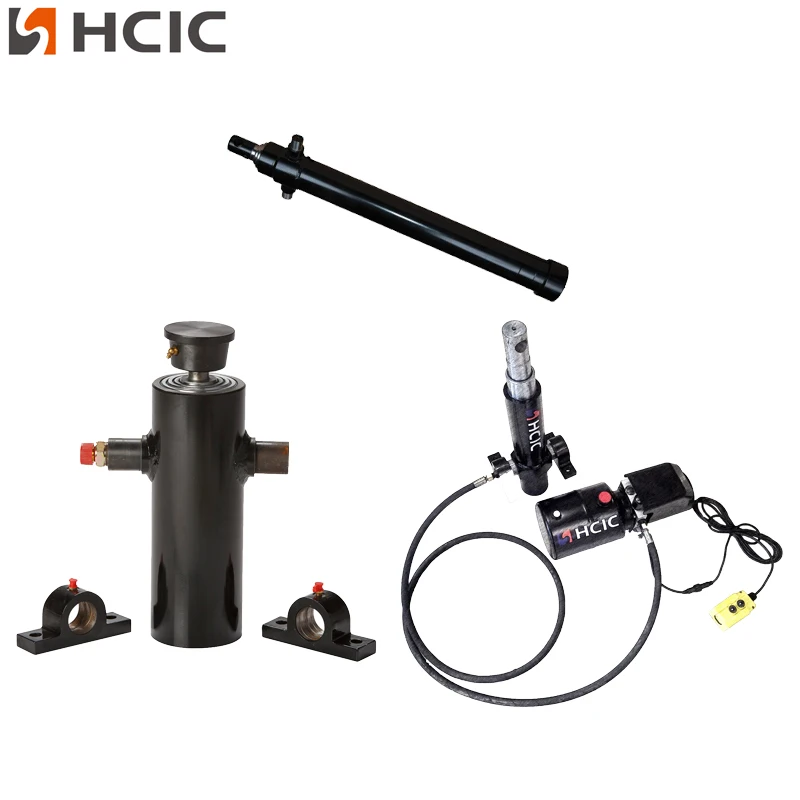

У каталозі HCIC також представлені аксесуари та варіанти підтримки для лінії циліндрів днища, включно з посиланнями на з’єднання у формі стрижня або кулі та підставку для підтримки циліндра. Точне підключення та розташування підтримки для проекту 3TG-E90x1199 слід підтверджувати з поточного креслення, а не припускати із загальної ілюстрації каталогу.
3TG-E90x1199 вказано з максимальним робочим тиском 220 бар. Це значення необхідно переглядати разом із насосом, налаштуванням запобіжного клапана, гідравлічними лініями, чистотою масла, монтажною конструкцією та повним навантаженням на перекидання.
У каталозі вказано діапазон вантажопідйомності 5–14 тонн. Цей діапазон слід розглядати як посилання на додаток каталогу. Фактична придатність залежить від кузова причепа, розподілу навантаження, положення шарнірів, кута перекидання, міцності шасі, гідравлічного потоку та умов експлуатації.
Циліндр із правильним отвором або ходом може бути непридатним, якщо геометрія кріплення або тиск у системі неправильні. Тому перед замовленням циліндра слід завершити повну перевірку заявки.

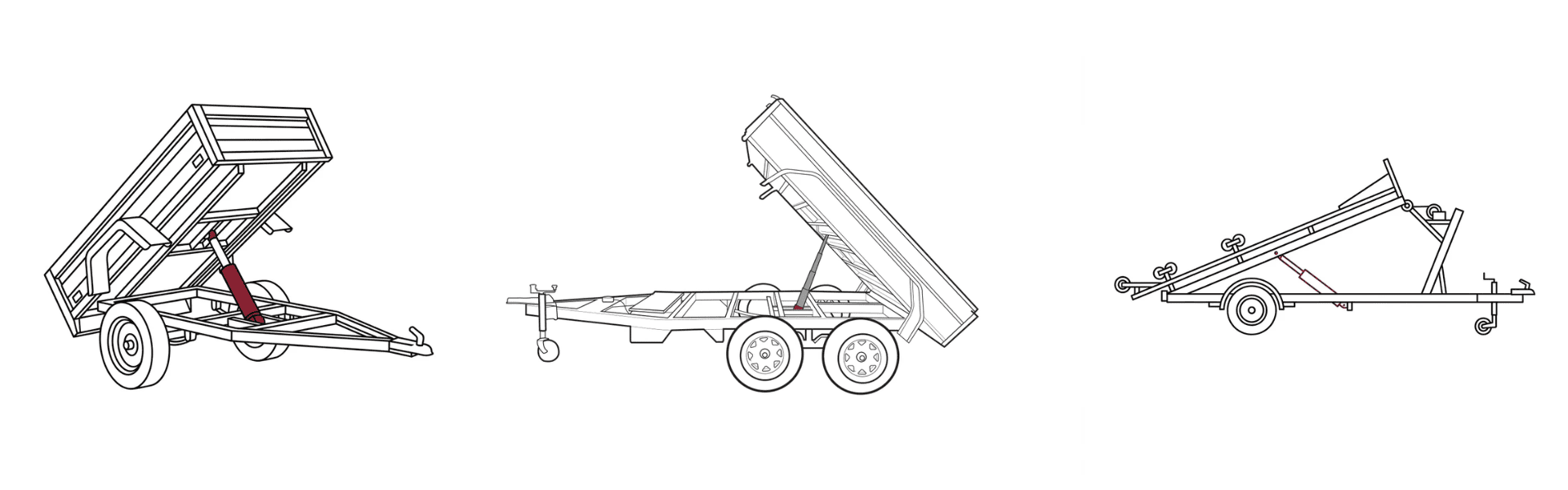

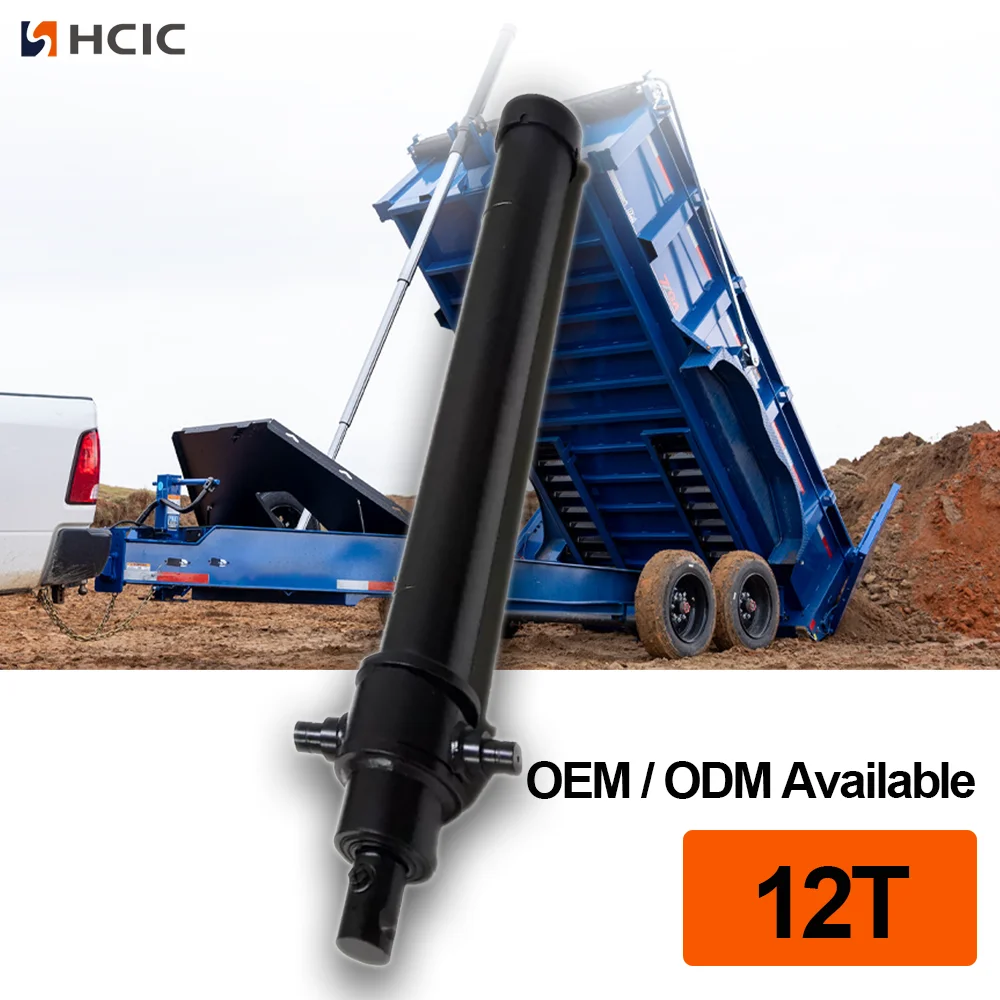

Модель 3TG-E90x1199 актуальна для проектів із системами перекидання самоскидів і днища, для яких потрібен триступеневий циліндр із ходом 1199 мм. Його можна розглядати для збірок OEM, робіт із заміни та редизайну причепа, коли доступний простір і системні вимоги відповідають даним каталогу.
У наданому каталозі HCIC описується лінія циліндрів днища з конфігураціями від двох до шести ступенів, але ця стаття присвячена лише моделі 3TG-E90x1199. Інші моделі не можна використовувати як заміну розмірів або робочих даних без окремого технічного огляду.
Щоб отримати пропозицію або оцінку заміни 3TG-E90x1199, надішліть:
- Тип причепа та розміри кузова
- Необхідний хід і закритий простір установки
- Креслення шасі, люльки та кронштейна
- Штифтові або кулькові деталі з'єднання
- Інформація про тиск і витрату насоса
- Розташування шлангів і портів
- Кут нахилу та розподіл навантаження
- Фотографії поточного циліндра та місця кріплення
- Необхідна кількість і статус заміни
Ці деталі допомагають відрізнити заміну циліндра від більшої проблеми з кронштейном, центруванням або гідравлічною системою.
3TG-E90x1199 — це певний триступеневий телескопічний гідравлічний циліндр із днищем кузова з ходом 1199 мм, максимальним робочим тиском 220 бар, робочим об’ємом 6,2 л і діапазоном перекидання 5–14 тонн. Його розмір L 598 мм і вказані розміри A–E є практичною відправною точкою для планування встановлення.
Остаточний вибір має ґрунтуватися на повній системі причепа, а не лише на ході чи тиску. Перед покупкою надішліть креслення днища та гідравлічні дані до HCIC для перевірки конкретного проекту.
HCIC розробляє та виробляє гідравлічні циліндри та силові агрегати для автомобільного та промислового застосування. Для проекту 3TG-E90x1199 HCIC може переглянути креслення, виміряні розміри та вимоги до гідравліки для OEM або запиту на заміну.
