Ознайомтеся з каталогом розмірів електропідйомника моделі 621 для причепів-самоскидів і перевірте простір рами причепа, геометрію кріплення, зазор кузова та доступ до обслуговування перед замовленням.

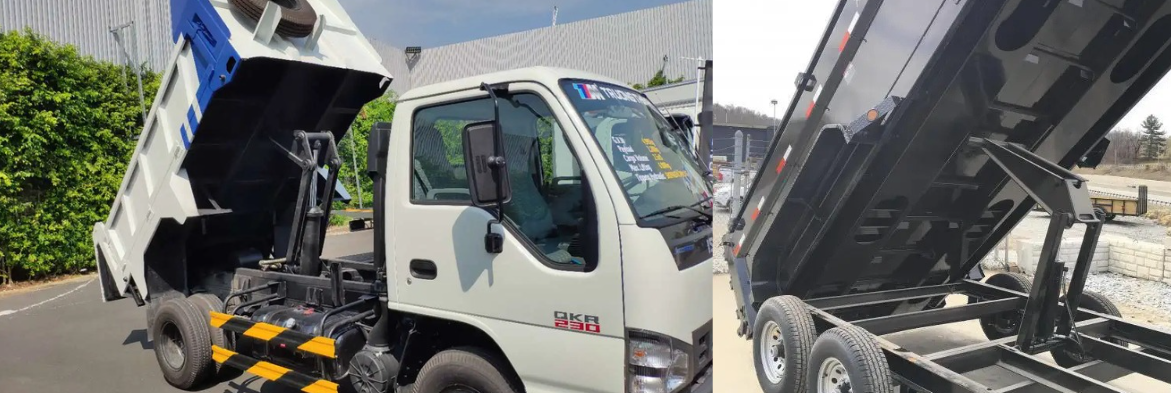

Силовий підйомник моделі 621 для причепів-самоскидів наведено в каталозі американських підйомників із підйомною системою для причепів. Для виробника комплектного обладнання або покупця заміни важливим першим кроком є підбір розмірів: підйомник повинен працювати з рамою причепа, рухом кузова, точками кріплення та гідравлічним устроєм.

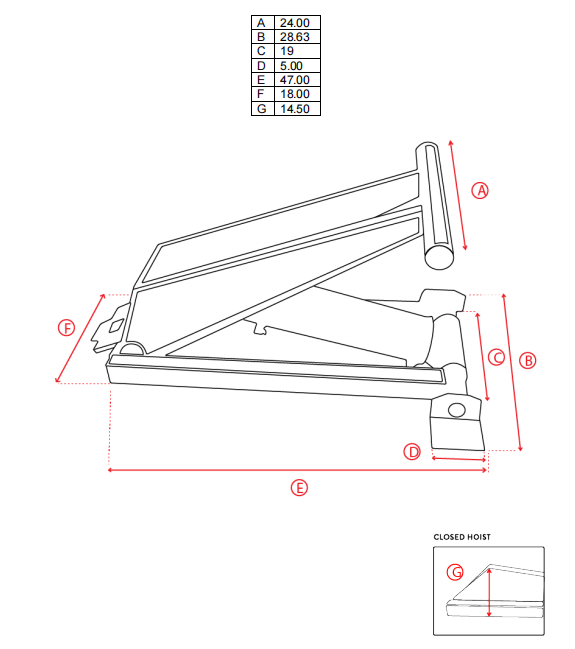

Сторінка моделі 621 містить посилання на сім розмірів, від A до G. Ці вимірювання є практичною відправною точкою для перегляду креслення причепа перед тим, як остаточно затверджувати кронштейн, штифт і деталі посилення.
| Параметр | Каталожна вартість |
|---|---|
| Модель | 621 |
| Категорія товару | Силовий підйомник |
| Розмір А | 24.00 в |
| Розмір B | 28,63 дюйма |
| Розмір C | 19.00 в |
| Розмір D | 5,00 дюймів |
| Розмір E | 47,00 дюймів |
| Розмір F | 18.00 в |
| Розмір G | 14.50 дюймів |
Наведені вище значення взято зі сторінки моделі 621 у каталозі, що надається. Перевірте останній технічний креслення з фактичним причепом перед затвердженням виробництва або заміни.
Причіпний підйомник працює через змінний механічний кут. Доступний простір під закритим самоскидним кузовом може змінюватися, коли кузов починає підніматися. Поперечини рами, кронштейни, гідравлічні шланги та нижня частина кузова повинні залишатися вільними протягом усього руху.
З цієї причини підйомник моделі 621 слід оцінювати як частину повної підйомної системи, а не вибирати лише за номером моделі. Конструкція причепа, положення задніх петель, монтажна схема та гідравлічний контур впливають на остаточне встановлення.
Почніть з розмірів A, B і C, порівнюючи підйомник із наявним простором між рамою та кузовом. Виміряйте закрите положення, потім перегляньте шлях руху тіла під час циклу підйому.
Перевірка статичного зазору може не виявити контакту, який виникає під час обертання корпусу. Креслення з розмірами або фото з позначками установки є більш корисними, ніж окреме вимірювання, зроблене із закритого причепа.
Розміри D, F і G допомагають покупцеві обговорити опорні пластини, положення штифтів і посилення рами. Їх не слід розглядати як повний малюнок кронштейна. Фактичний монтажний проект повинен враховувати реакційні навантаження, вирівнювання штифтів, розташування зварних швів і конструкцію, на яку діє підйомна сила.
До опорного пристрою також потрібен достатній доступ для перевірки, прокладки шлангів і майбутніх сервісних робіт. Жорстка інсталяція автоматично не є доброю, якщо звичайний доступ заблоковано.
Розмір E вказано як 47,00 дюймів для моделі 621. Порівняйте це значення з доступною довжиною установки, закритим положенням кузова та розташуванням поруч поперечин або обладнання.
Загальне розташування також повинно залишати місце для гідравлічних з’єднань і візуального огляду. Остаточне затвердження має ґрунтуватися на останньому кресленні та повній зоні руху.

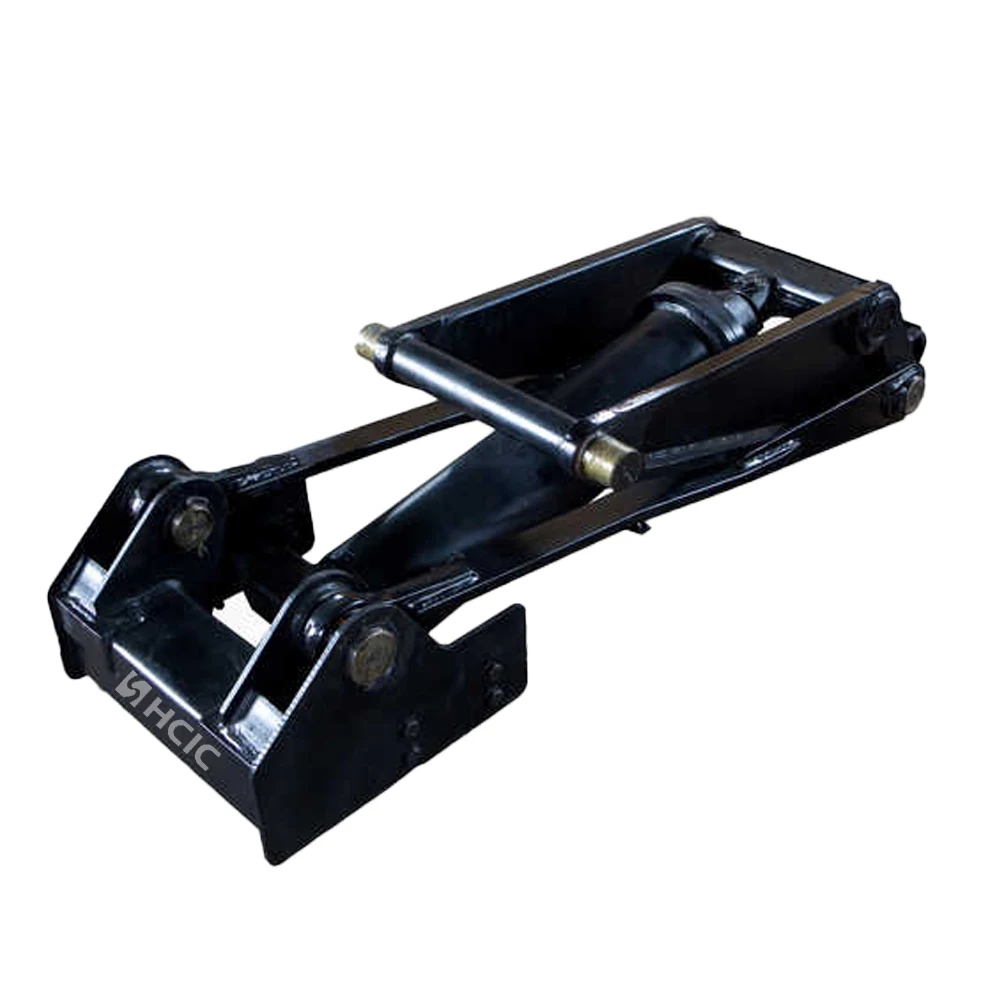

Силовий підйомник моделі 621 для причепів-самоскидів актуальний для проектів підйомних систем, де потрібна певна модель каталогу та посилання на розміри. Він може бути перевірений для збірки OEM-причепа, робіт із заміни та перепроектування системи, коли механічні та гідравлічні вимоги будуть підтверджені.
Сторінка моделі 621, що надається, містить перелік розмірів, але не надає підтверджену потужність, значення робочого тиску, термін служби чи сертифікацію для цієї моделі. Ці деталі мають бути підтверджені для фактичного проекту та не повинні випливати з номера моделі.
Для огляду OEM або заміни надішліть:
Ця інформація допомагає HCIC оцінити придатність, не припускаючи прихованих структурних чи гідравлічних деталей.
Це перерахований у каталозі електропідйомник, який розглядається тут для систем підйому самоскидів. Остаточна придатність залежить від конструкції причепа, кріплення та гідравлічної системи.
У каталозі вказано A на 24,00 дюйма, B на 28,63 дюйма, C на 19,00 дюйма, D на 5,00 дюйма, E на 47,00 дюйма, F на 18,00 дюйма і G на 14,50 дюйма.
| Параметр | Каталожна вартість |
|---|---|
| Модель | 621 |
| Категорія товару | Силовий підйомник |
| Розмір А | 24.00 в |
| Розмір B | 28,63 дюйма |
| Розмір C | 19.00 в |
| Розмір D | 5,00 дюймів |
| Розмір E | 47,00 дюймів |
| Розмір F | 18.00 в |
| Розмір G | 14.50 дюймів |
На сторінці моделі 621 не показано підтверджене значення ємності. Місткість має перевірятися на відповідність повній конструкції причепа та вимогам проекту.
Не автоматично. Точки кріплення, центри штифтів, зазор, рух корпусу, гідравлічні з’єднання та міцність рами – усе це необхідно перевірити перед тим, як прийняти рішення про заміну.
Розмір E вказано як 47,00 дюймів. Його слід порівняти з доступною довжиною установки, закритим положенням кузова, доступом для обслуговування та сусідніми елементами рами.
Надішліть посилання на модель, деталі причепа, виміряний простір для установки, розташування петель і штифтів, фотографії або креслення, існуючу гідравлічну інформацію та необхідну послідовність підйому.
Щоб отримати точну пропозицію, надішліть креслення причепа, монтажні розміри та наявну гідравлічну інформацію до HCIC. Остаточне рішення має бути використано за останнім кресленням і повним підйомним механізмом.
Jinan Huachen Industrial Co., Ltd. (HCIC) розробляє та виробляє гідравлічні циліндри та силові агрегати для автомобільного та промислового застосування. Для проекту моделі 621 HCIC може переглянути доступну інформацію про встановлення та визначити технічні деталі, необхідні для пропозиції OEM або заміни.
Запит на перевірку електропідйомника моделі 621:
