Силовий підйомник моделі 516 для підйомних систем причепів-самоскидів — це компактне рішення для підйому для причепів-самоскидів із розміром кузова 24 дюйми та довжиною підйомника 39,25 дюймів для планування встановлення.

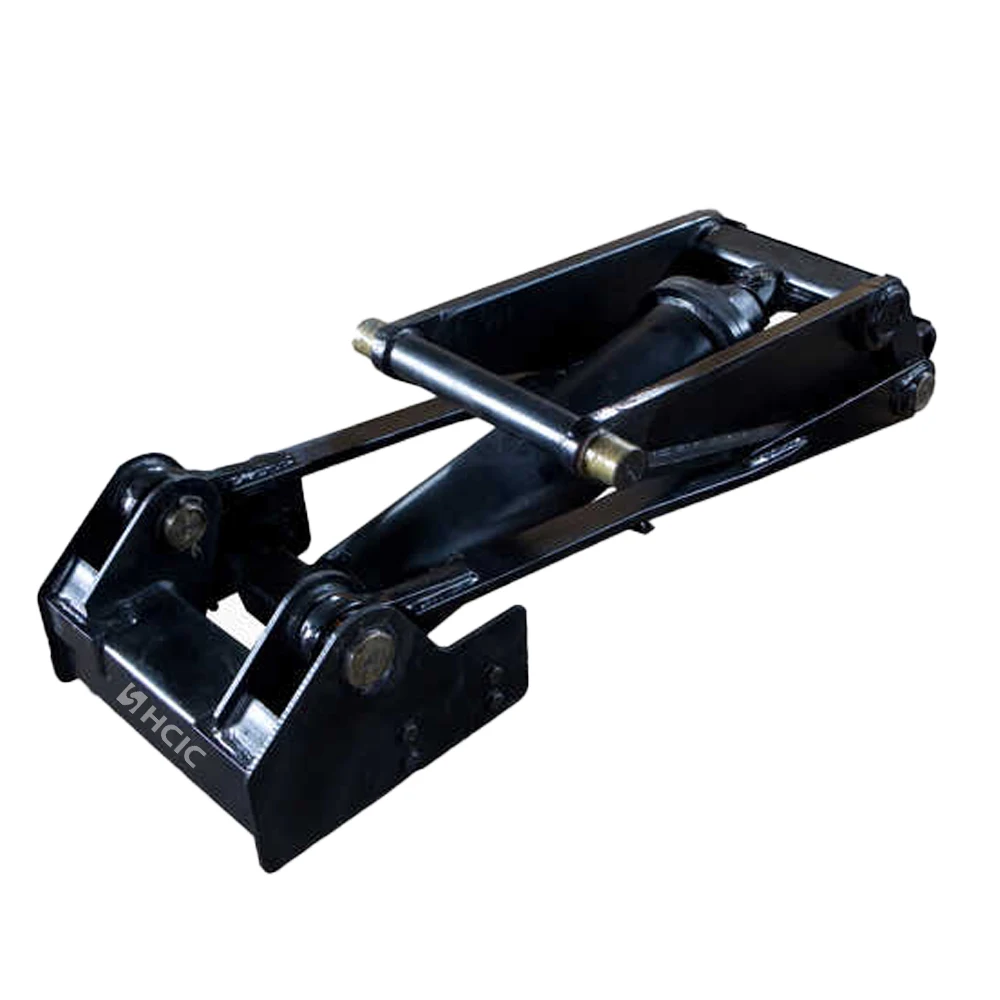

Силовий підйомник моделі 516 — це компактний варіант підйомника для систем підйому самоскидів. Його розміри в каталозі є практичною відправною точкою для перевірки простору рами, геометрії петель і вимог до гідравлічного встановлення перед розміщенням замовлення.

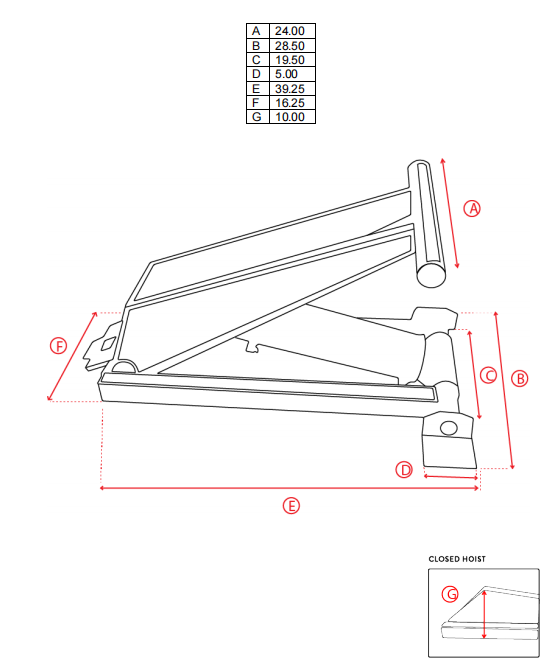

Силовий підйомник моделі 516 внесено до каталогу American Power Hoists із семи вимірними посиланнями, від A до G. Ці вимірювання допомагають виробнику причепів або покупцям заміни порівняти підйомник із доступною монтажною площею замість вибору обладнання лише за вантажопідйомністю.
| Параметр | Каталожна вартість |
|---|---|
| Модель | 516 |
| Категорія товару | Силовий підйомник |
| Розмір А | 24.00 в |
| Розмір B | 28,50 дюймів |
| Розмір C | 19.50 дюймів |
| Розмір D | 5,00 дюймів |
| Розмір E | 39,25 дюймів |
| Розмір F | 16,25 дюймів |
| Розмір G | 10.00 в |
Це каталожні розміри. Перед остаточним затвердженням креслення слід перевірити на фактичну раму замовника, опорні точки та спосіб встановлення.

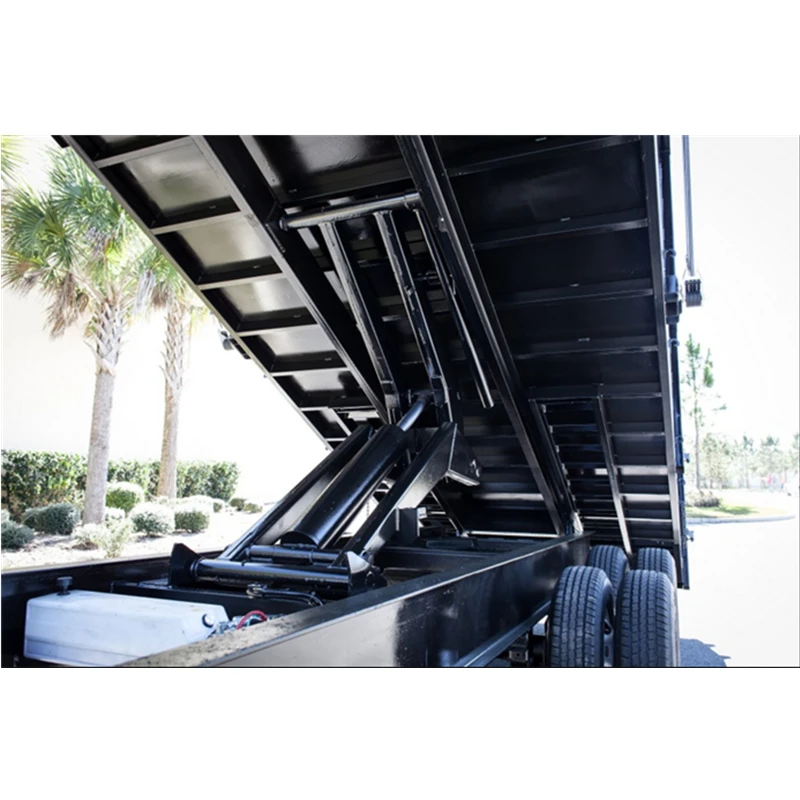

Підйомник із причепом-самоскидом не лише забезпечує підйомну силу. Він повинен поміщатися між рейками рами, відповідати геометрії кузова самоскида та залишати достатньо вільного простору для рухомої конструкції. Таким чином, електропідйомник моделі 516 можна оцінити за три практичні кроки.
Почніть з розмірів A, B і C із креслення каталогу. Порівняйте їх із наявним простором рами та положенням шарніра кузова-самоскида. Розмір, який виглядає прийнятним на папері, все ще може створювати перешкоди під час обертання тіла, тому слід перевірити повну траєкторію руху.
Розміри D, F і G допомагають покупцеві перевірити взаємозв’язок кріплення підйомника з рамою причепа та опорними кронштейнами. Правильні монтажні пластини, центри штифтів і деталі посилення залежать від конструкції причепа. Їх не слід вгадувати лише за номером моделі.
Розмір E вказано як 39,25 дюймів для моделі 516. Цей розмір важливий, коли підйомник потрібно розташувати під самоскидним кузовом обмеженої довжини. Його слід переглядати разом із закритим положенням, кутом тіла та простором, необхідним для доступу до обслуговування.
Використання точного номера моделі полегшує обробку запиту щодо OEM або заміни. Це дає постачальнику чітку точку відліку, а покупець підтверджує конструкцію причепа, установку та експлуатаційні вимоги.
Для запиту на заміну покупець повинен надіслати табличку з моделлю або посилання на каталог, фотографії наявної установки, доступні монтажні розміри та механізм підйому причепа. Якщо оригінальний блок було змінено, оновлені розміри корисніші, ніж старий номер моделі сам по собі.
Механічний підйомник моделі 516 призначений для обговорення систем підйому самоскидів, де важливі компактне розташування підйомника та відповідність розмірам. Остаточна придатність залежить від кузова причепа, навантаження, положення шарнірів, гідравлічного контуру та конструкції конструкції. Розміри в каталозі самі по собі не визначають вантажопідйомності.
Щоб надіслати запит на перевірку комплектації електропідйомника моделі 516, надайте:
- Тип причепа та розміри кузова
- Доступне місце для установки
- Розташування петель і монтажних шпильок
- Наявні гідравлічні компоненти, якщо це заміна
- Необхідна послідовність підйому
- Фотографії або креслення з розмірами поточної установки
- Робоче середовище та очікуваний робочий цикл
Ця інформація дозволяє HCIC переглянути заявку, не припускаючи подробиць, яких немає в каталозі.
Електричний підйомник моделі 516 найкраще оцінювати як частину повної системи підйому самоскида. Його розміри в каталозі, особливо розмір A 24,00 дюйма, розмір E 39,25 дюйма та розмір G 10,00 дюйма, дають покупцям чітку основу для перевірки місця для встановлення. Щоб отримати точну пропозицію, надішліть креслення причепа та виміряну інформацію про монтаж до HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) розробляє та виробляє гідравлічні циліндри та силові агрегати для промислового та автомобільного застосування. Для проекту моделі 516 HCIC може переглянути доступну інформацію про встановлення та порадити щодо наступних технічних деталей, необхідних для пропозиції.
