Перегляньте розміри гідравлічного циліндра 53-4592-72, хід 71,94 дюйма, порт NPTF 3/4 дюйма та вагу в каталозі 155 фунтів для планування заміни OEM.
Stroke:
1827 ммClosed length:
930 ммExtended length:
2757 ммPort:

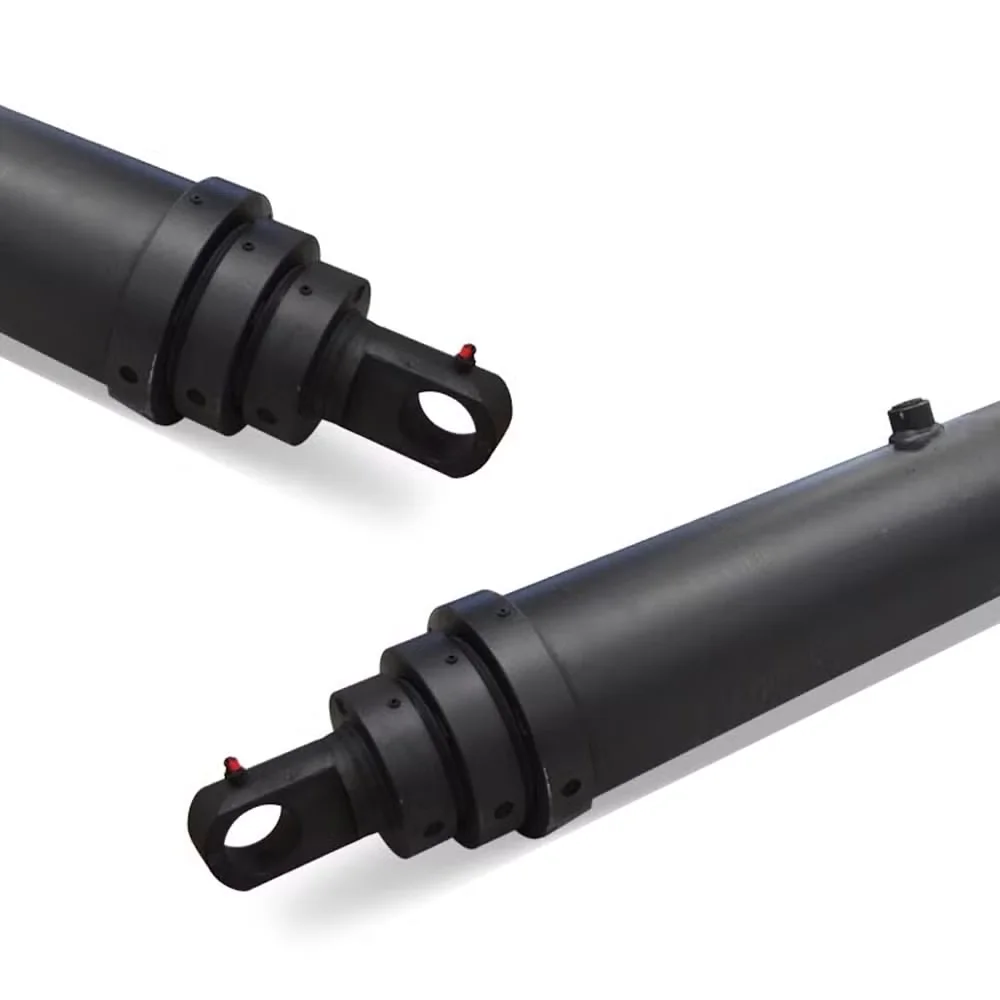

3/4 в НПТФШтифтовий гідравлічний циліндр 53-4592-72 є моделлю серії 4000, внесеною до каталогу HCIC-2026. Його головна цінність для заміни або OEM-проекту полягає в розмірах: каталог визначає хід, закриту та подовжену довжину, монтажну геометрію, порт, об’єм масла та вагу в одному ряду продукту.
Цей тип циліндра не вибирається лише за ходом. Центри штифтів, монтажні вушка, зазор навколо, гідравлічне з’єднання та доступний простір для обслуговування мають відповідати машині. Для покупця, який замінює існуючу одиницю, найбезпечнішою відправною точкою є поточний креслення циліндра або повний набір польових вимірювань.
| Пункт | Значення в дюймах | Метричне значення |
|---|---|---|
| Модель | 53-4592-72 | 53-4592-72 |
| Серія | Серія 4000 | Серія 4000 |
| Інсульт, А | 71,94 дюйма | 1827 мм |
| Закрита довжина, B | 36,62 дюйма | 930 мм |
| Подовжена довжина, С | 108,56 дюймів | 2757 мм |
| Розмір D | 1,50 дюйма | 38 мм |
| Розмір E | 2,06 дюйма | 52 мм |
| Розмір F | 2,00 дюйма | 51 мм |
| Розмір G | 7,00 дюймів | 178 мм |
| Вимір Дж | 2,06 дюйма | 52 мм |
| Розмір К | 19.50 дюймів | 495 мм |
| Порт | 3/4 в НПТФ | 3/4 в НПТФ |
Сторінка каталогу не надає універсального номінального тиску, номінального навантаження або гарантії продуктивності конкретної машини для цієї моделі. Ці вимоги мають бути підтверджені для фактичного обладнання.

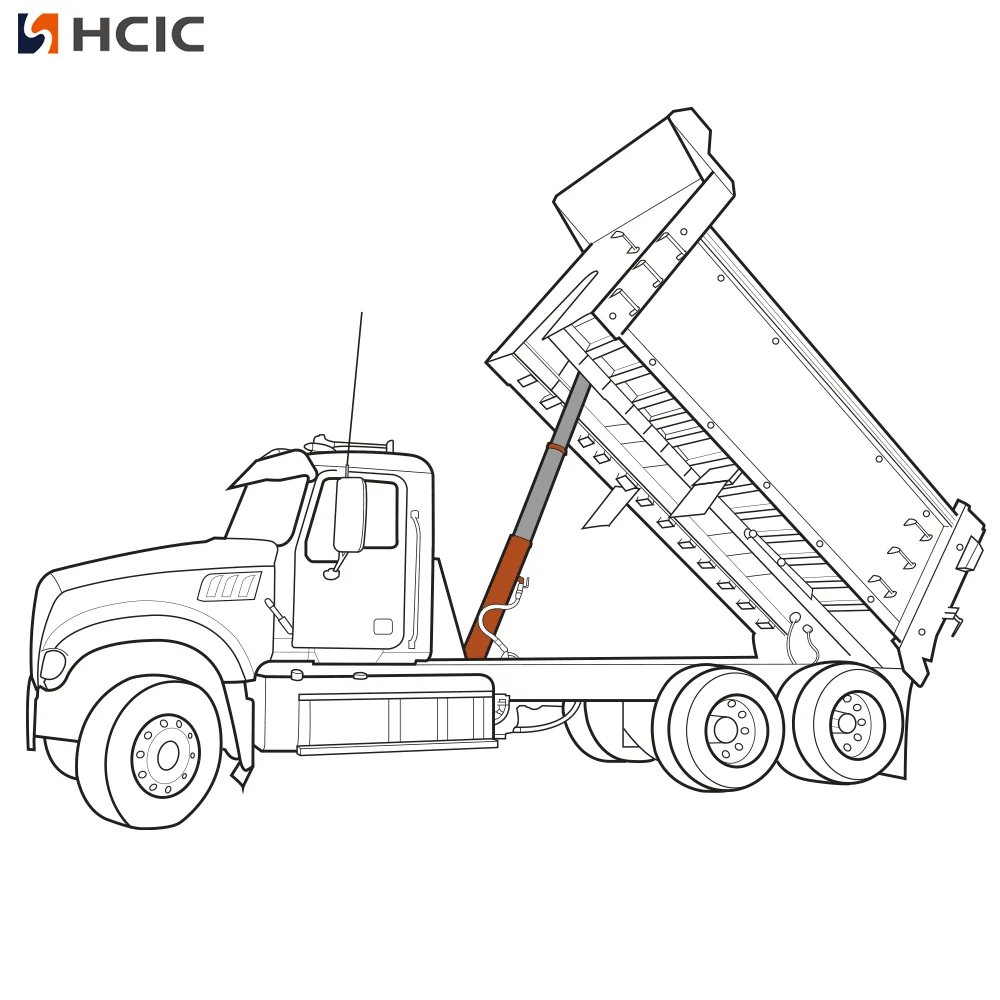

Циліндр типу «pin-to-pin» передає рух через дві точки кріплення. Один кінець з’єднується з нерухомим кронштейном, а інший – з рухомою конструкцією. Коли масло змінює довжину циліндра, відстань між двома штифтами змінюється, і машина рухається по призначеній дузі.
Це робить подовжену та закриту довжину важливою. У рядку 53-4592-72 зазначено 36,62 дюйма в закритому стані та 108,56 дюйма в розгорнутому вигляді. Різниця полягає в каталозі посилання на хід, але машині все ще потрібно достатньо фізичного місця для циліндра, штифтів, кронштейнів, шлангів і повного шляху переміщення конструкції.
Розміри D, E, F, G, J і K також мають значення під час заміни. Вони можуть контролювати зв’язок між корпусом циліндра, монтажним обладнанням, розташуванням штифтів і оболонкою з’єднання. Циліндр, який має правильний хід, але неправильну монтажну геометрію, може створити дорогу проблему встановлення.
Виміряйте встановлені центри штифтів у закритому та висунутому положеннях машини. Перевірте діаметр штифта, ширину кронштейна, відстань між вухами, стан втулки та напрямок, у якому навантаження надходить у з’єднання. Не вставляйте заміну в кронштейн, розроблений для іншої монтажної оболонки.
Перемістіть машину через повний механічний діапазон із надійно ізольованим гідравлічним контуром відповідно до процедури на місці. Подивіться на перешкоди між корпусом циліндра, штоком, кронштейнами, захисними кожухами, шлангами та прилеглою конструкцією. Подовжена довжина є лише частиною цієї перевірки.
У каталозі вказано порт 3/4 дюйма NPTF. Відповідайте стандарту кріплення та методу ущільнення, який використовує машина. Залиште достатню довжину шланга для повного переміщення штифт до штифта, одночасно запобігаючи натиранню, різким вигинам і контакту з рухомою сталевою конструкцією.
У каталозі вказано 1,3 галонів об’єму масла для заправки та 4,0 галонів додаткового об’єму масла. Ці значення корисні для планування, але повна система також включає об’єм шланга, об’єм клапана, рівень резервуару та робоче положення машини. Перевірте робочий рівень масла перед введенням в експлуатацію.
53-4592-72 можна переглядати для OEM-обладнання або проектів заміни, які потребують певного кріплення між пальцями гідравлічного циліндра з каталожним ходом 71,94 дюйма. Це особливо актуально, коли покупець має креслення або наявний циліндр для вимірювання та потребує відповідності розмірів, а не загальної рекомендації щодо циліндра.
HCIC має отримати навантаження, робочий тиск, кут руху, частоту циклів і фото встановлення до остаточного технічного рішення. Ці деталі не замінюються рядком каталогу.
Гідравлічний циліндр типу 53-4592-72 «pin-to-pin» — це виріб, що відповідає розмірам, для проектів, де циліндр має з’єднувати дві точки машини за допомогою певного ходу 71,94 дюйма. Його закрита довжина 36,62 дюйма, розширена довжина 108,56 дюйма, порт NPTF 3/4, значення заповнення 1,3 галона, розширене значення 4,0 галона та каталожна вага 155 фунтів забезпечують чітку відправну точку для перегляду OEM або заміни.
Перед замовленням надішліть вимірювання центру штифтів, деталі кронштейнів, гідравлічні дані та креслення машин до HCIC. Це практичний спосіб перевірити, чи підходить модель до всього механізму.
HCIC, також відома як Jinan Huachen Industrial Co., Ltd., постачає гідравлічні циліндри, гідравлічні силові агрегати та супутні компоненти для транспортного засобу, транспортного, будівельного та промислового обладнання. Придатність продукту має бути підтверджена повною конструкцією машини та відповідними вимогами безпеки.
