Опис продукту

63-4402-104 — це циліндр перекидання серії 4000, що кріпиться штифтом-штифтом для причепа. Його монтажний формат «штирь-на-штифт» дозволяє з’єднувати циліндр між двома точками кріплення машини, не вимагаючи окремого фланця або кріплення на ніжці.

У каталозі зазначено розширений розмір 108,56 дюйма (2757 мм), закритий розмір 71,94 дюйма (1827 мм) і порт 3/4 NPTF. У циліндрі також використовується конструкція з саморозливом, попередньо завантажене V-подібне ущільнення та більша довжина підшипника, призначена для підтримки стабільної роботи в монтажній конструкції, показаній у каталозі.

Ця стаття стосується лише моделі 63-4402-104.

I. Технічні характеристики

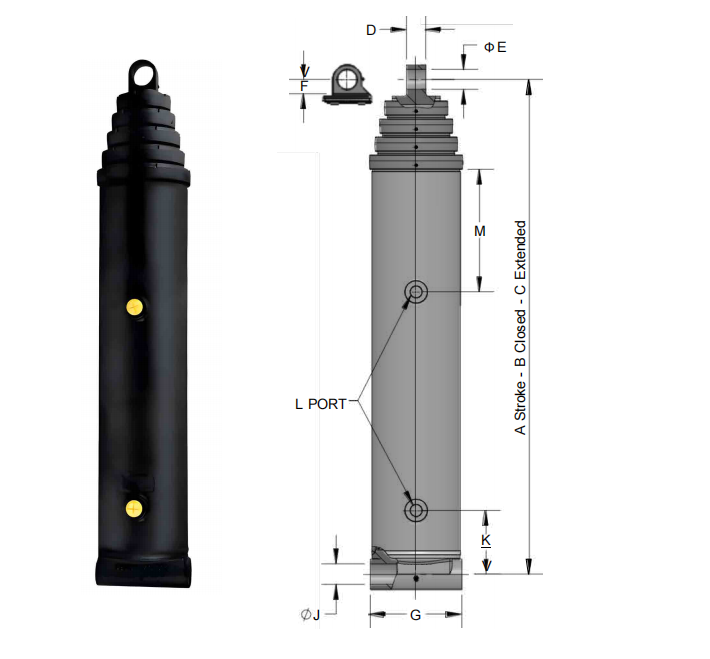

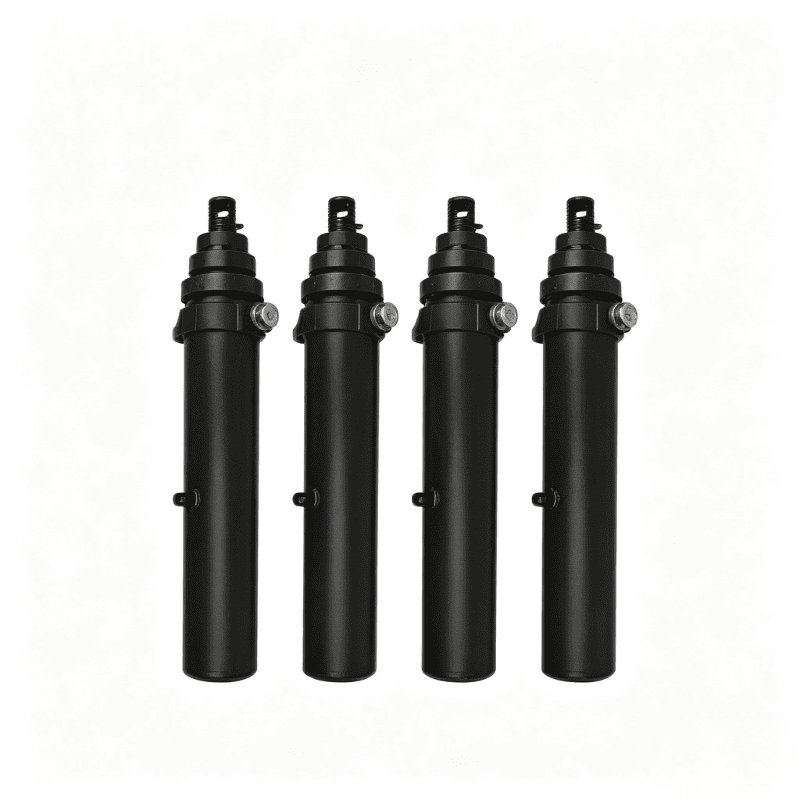

pin-pin mounting hydraulic cylinder

Параметр	63-4402-104 Специфікація
Серія продукції	Серія 4000
Стиль монтажу	Штифтовий монтаж
Розмір А	71,94 дюйма / 1827 мм
Розмір B	36,62 дюйма / 930 мм
Розмір C	108,56 дюймів / 2757 мм
Розмір D	1,50 дюйма / 38 мм
Розмір E	2,06 дюйма / 52 мм
Розмір F	2,00 дюйма / 51 мм
Розмір G	7,00 дюймів / 178 мм
Вимір Дж	2,06 дюйма / 52 мм
Розмір К	19,50 дюймів / 495 мм
Розмір М	N/A в таблиці каталогу
Гідравлічний порт	3/4 НПТФ
Вказаний обсяг масла	1,8 галона наповнення / 7,3 галона розширення
Вказана вага	208 фунтів

Літери від A до M вказують на креслення з розмірами в каталозі HCIC. Перед замовленням перевірте повне креслення установки, розміри штифта, робочий тиск і вимоги до гідравлічного контуру.

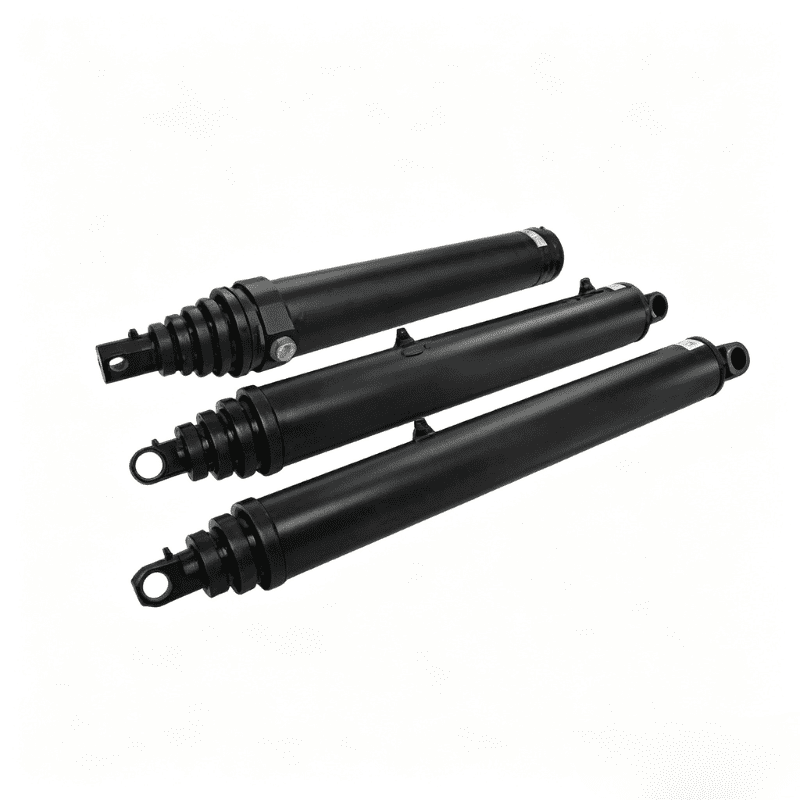

II. Конструкція монтажу Pin-Pin

Штифтовий гідравлічний циліндр встановлюється між двома скобами або вушками. Корпус циліндра та з’єднання штока передають навантаження машини через штифти. Таке розташування є звичайним, коли привід має слідувати за рухом перекидного кузова, з’єднання або іншої шарнірної конструкції.

Підгонка визначається більш ніж закритими та розширеними розмірами. Покупець повинен перевірити:

- Міжцентрові відстані з обох кінців

- Діаметр шпильки та доступна ширина підшипника

- Клівіс і центрування

- Напрямок гідравлічного порту

- Рух шланга через повний хід

- Механічний зазор навколо головки та кінця тяги

63-4402-104 слід вибирати на основі затвердженого креслення з розмірами, а не лише на основі загальної довжини.

III. Конструкційні характеристики вказані в каталозі

3.1 Самостійний дизайн

У каталозі вказано самостійний дизайн. Під час практичних монтажних робіт це може допомогти зменшити кількість захопленого повітря, яке залишається в балоні під час введення в експлуатацію. Контур машини ще потрібно заповнити та продути відповідно до процедури виробника обладнання.

3.2 повторно завантажене V-упакування

Перерахована система ущільнення використовує попередньо навантажене V-подібне ущільнення з саморегулюючою хвильовою пружиною. У каталозі також визначено пакет ущільнень «Z» під напругою як опцію. Остаточна конфігурація ущільнення повинна бути підтверджена для гідравлічної рідини, температурного діапазону та робочих умов застосування.

3.3 Головна гайка з різьбою

Головна гайка з різьбленням вказана як функція для додаткової міцності та регулювання ущільнення. Він також забезпечує практичний сервісний інтерфейс, коли потрібна перевірка або регулювання ущільнення. Будь-яке польове регулювання має відповідати схваленій процедурі технічного обслуговування і не повинно замінювати ізоляції тиску та безпечного розбирання.

3.4 Більша довжина підшипника

У каталозі вказана більша довжина підшипника для стабільності. У монтажі штифт-штифт керівництво є важливим, оскільки привід слідує за рухомою структурою. Правильне вирівнювання та належний стан штифтів залишаються необхідними; більша довжина підшипника не робить циліндр придатним для неконтрольованого бічного навантаження.

IV. Принцип роботи

63-4402-104 перетворює гідравлічний тиск у лінійний рух. Коли масло потрапляє у відповідний отвір, тиск діє на поршневу область і штовхає шток назовні або всередину. Штифти штока та кришки передають цей рух підключеному механізму перекидання.

Користувальний механізм визначається закритими та розширеними розмірами в каталозі. Гідравлічний клапан, подача насоса, захист від розвантажень і геометрія машини визначають фактичну швидкість і силу, доступну в експлуатації.

Балон не слід розглядати як самостійний підйомний пристрій. Його вибір повинен відповідати гідравлічному контуру та механічній конструкції, до якої він прикріплений.

V. Основні переваги продукту

- Штифтове кріплення для шарнірного гідрообладнання

- 108,56 дюйма / 2757 мм розширений розмір, указаний у каталозі

- Гідравлічний порт 3/4 NPTF

- Конструкція з самокровотечею внесена до списку HCIC

- Попередньо завантажене V-подібне ущільнення з саморегулюючою хвильовою пружиною

- Додатковий пакет ущільнень «Z» під напругою, указаний у каталозі

- Головна гайка з різьбою для додаткової міцності та регулювання ущільнення

- Більша довжина підшипника для стабільності

- Закриті та розширені розміри доступні як у дюймах, так і в міліметрах

VI. Застосування та встановлення

У каталозі циліндр 4000-ї серії розміщується під рішенням гідравлічного перекидання. 63-4402-104 можна розглядати для обладнання, де циліндр повинен бути встановлений між двома штифтами, а доступна інсталяційна оболонка відповідає розмірам каталогу.

Перш ніж підтвердити встановлення, перегляньте повний рух машини. Циліндр повинен мати достатній зазор при повному втягуванні та висуненні, а штифти повинні залишатися вирівняними під час руху перекидної конструкції. Слід також перевірити прокладку шланга, щоб з’єднання 3/4 NPTF не піддавалося скрученню або вигину за межі, встановлені виробником шланга.

VII. Інформація, необхідна для пропозиції

Надішліть із запитом таку інформацію:

1. Тип машини та функція циліндра

2. Існуючі розміри центру штифта

3. Діаметр шпильки та ширина скоби

4. Необхідні закриті та подовжені довжини

5. Робочий тиск і витрата насоса

6. Гідравлічна рідина та робоча температура

7. Орієнтація портів і прокладання шлангів

8. Необхідна опція ущільнення

9. Кількість і місце доставки

10. Наявний малюнок циліндра або чіткі фотографії

Креслення особливо важливо, коли замінний циліндр повинен підходити до існуючого механізму перекидання.

VIII. FAQ

Який спосіб кріплення моделі 63‑4402‑104?

Це гідравлічний циліндр типу HCIC 4000 серії, що кріпиться штифтом.

Що таке закриті та розширені розміри?

У каталозі розмір A вказано як 71,94 дюйма (1827 мм), а розмір C як 108,56 дюйма (2757 мм). Розмір B вказано як 36,62 дюйма (930 мм).

Який гідравлічний порт вказано для цієї моделі?

У каталозі вказано порт 3/4 NPTF.

Яке ущільнення використовується?

У каталозі перелічено попередньо завантажене V-ущільнювальне ущільнювальне ущільнювальне ущільнювальне ущільнювач із хвильовою пружиною, що саморегулюється. Пакет ущільнень «Z» під напругою ідентифікується як опція. Підтвердьте остаточну конфігурацію перед виробництвом.

Чи вказано в каталозі робочий тиск для 63‑4402‑104?

У наданій таблиці моделей не показано перевірене значення робочого тиску для цієї моделі. Тиск має бути підтверджено затвердженою заявкою та технічним кресленням.

Що слід перевірити перед заміною наявного циліндра?

Перевірте центри штифтів, діаметр штифта, ширину втулки, закриті та розширені розміри, орієнтацію портів, прокладку шлангів, а також робочий тиск і потік машини.

IX. Про HCIC

HCIC виробляє гідравлічні циліндри та гідравлічні агрегати для промислового застосування. На офіційному сайті компанії представлені стандартні, спеціальні та індивідуальні гідравлічні рішення.

Для запиту на заміну або OEM надішліть креслення машини та повні розміри циліндра. HCIC може переглянути вимоги до придатності перед підтвердженням остаточної специфікації.
