Підйомний циліндр із штифтовим кріпленням для самоскида

63-4402-120 — це підйомний циліндр серії 4000 для самоскидів. Його двоштирькова монтажна конструкція призначена для шарнірної установки машини, де циліндр працює між фіксованими точками кріплення та слідує за рухом з’єднаної конструкції.

У каталозі HCIC для цієї моделі вказано розширений розмір 125,31 дюйма (3183 мм), закритий розмір 84,19 дюйма (2138 мм) і порт 3/4 NPTF. У каталозі також описано конструкцію з саморозливом, попередньо завантажене V-подібне ущільнення, головну гайку з різьбою, що регулюється в полі, і більшу довжину підшипника для стабільності.

Ця стаття стосується лише моделі 63-4402-120.

---

I. Технічні характеристики

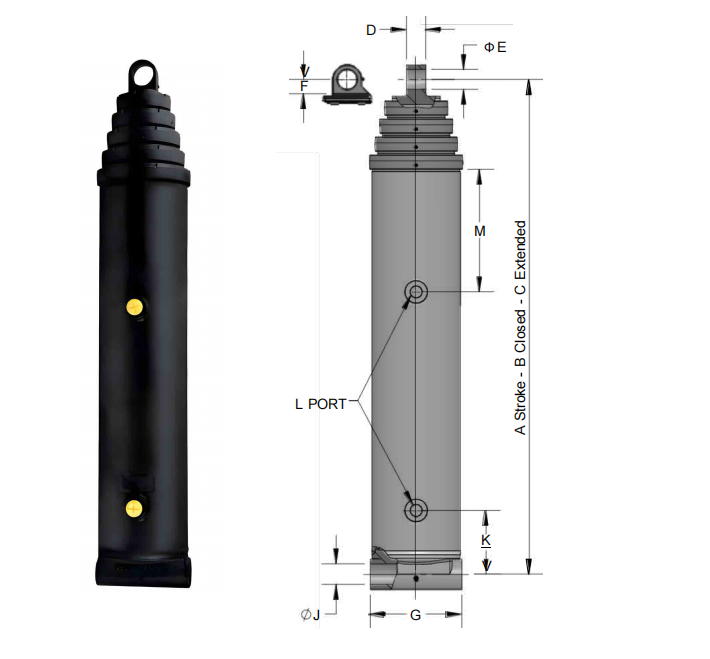

У розмірах використано буквене позначення, показане на кресленні каталогу HCIC. Підтвердьте повний креслення, деталі штифта, гідравлічний тиск і монтажні зазори перед розміщенням замовлення.

---

II. Схема кріплення штифт-штифт

63-4402-120 встановлюється між двома штифтами машини. Один кінець з’єднується з корпусом циліндра, а інший – з кріпленням штока. Коли гідравлічний контур висуває або втягує шток, центри пальців передають лінійний рух на підключений механізм перекидання.

Спосіб кріплення вимагає точної підгонки. Перед заміною існуючого приводу перевірте:

- Закриті та подовжені пін-центрові відстані

- Діаметр штифта та ширина підшипника

- Вирівнювання скоби через повний рух

- Розташування порту та радіус вигину шланга

- Зазор навколо головної гайки та кінця штока

- Механічні упори та можливі бічні навантаження

Правильна каталожна довжина сама по собі не підтверджує, що циліндр підійде до машини. Перед виробництвом необхідно затвердити повний монтажний креслення.

---

III. Конструктивні особливості перераховані HCIC

3.1 Самостійний дизайн

У каталозі вказано конструкцію самовідливу для циліндра типу 4000. Ця функція може допомогти циліндру вивільнити захоплене повітря під час введення в експлуатацію, коли гідравлічна система заповнена та працює відповідно до процедури обладнання.

Система все ще потребує належного наповнення, видалення повітря та очищення масла. Самостійна прокачка не знімає необхідності перевіряти резервуар, шланги і з'єднання.

3.2 Попередньо завантажене V-упакування

Циліндр вказано з попередньо завантаженим V-подібним ущільненням і саморегульованим хвильовим пружинним стимулятором. У каталозі також визначено пакет ущільнень «Z» під напругою як опцію. Остаточне розташування ущільнення має бути підтверджено відповідно до гідравлічної рідини, температури та умов експлуатації.

3.3 Регулювання головної гайки та польового ущільнення

Головна гайка з різьбленням вказана для додаткової міцності та регулювання ущільнення. Це надає обслуговуючому персоналу визначений сервісний інтерфейс для роботи, пов’язаної з ущільненнями. Перед будь-якими операціями з обслуговування відключіть гідравлічний тиск, підтримайте під’єднану конструкцію та дотримуйтесь процедури безпечного обслуговування машини.

3.4 Більша довжина підшипника

HCIC вказує більшу довжину підшипника для стабільності. Це стосується приводу, який переміщує шарнірну конструкцію між двома штифтами. Правильне вирівнювання штифтів, стан скоби та напрямні з боку машини все ще потрібні, оскільки циліндр не призначений для компенсації неконтрольованого бічного навантаження.

---

IV. Принцип роботи

Гідравлічний тиск діє на поршень, створюючи лінійний рух штока. Корпус циліндра та кінець штока передають цей рух через два штифтові з’єднання. Гідравлічний насос і регулюючий клапан визначають потік масла, тоді як захист від тиску контуру обмежує робочі умови.

Для моделі 63-4402-120 каталог надає закриті та розширені значення розмірів, які використовуються для перевірки доступної огинаючої обведення. Розробник машини повинен підтвердити, що конструкція перекидання може рухатися через повний діапазон без заклинювання, падіння або примушування циліндра до ненавмисної траєкторії навантаження.

---

V. Основні переваги продукту

- Штифтове кріплення для шарнірно-перекидного обладнання

- 125,31 дюйма / 3183 мм розширеного розміру, зазначеного в каталозі

- Гідравлічний порт 3/4 NPTF

- Конструкція з самокровотечею внесена до списку HCIC

- Попередньо завантажене V-подібне ущільнення з саморегулюючою хвильовою пружиною

- Додатковий пакет ущільнень «Z» під напругою, указаний у каталозі

- Головна гайка з різьбою для додаткової міцності та регулювання ущільнення

- Більша довжина підшипника для стабільності

- Розміри в дюймах і міліметрах для планування установки

---

VI. Застосування та встановлення

Серія 4000 представлена ​​в каталозі HCIC як рішення для гідравлічного перекидання. Модель 63-4402-120 підходить для розгляду, коли для обладнання потрібен циліндр із штифтовим штифтом, а інтерфейс машини відповідає вказаним габаритним розмірам.

Покупець повинен перевірити шлях навантаження, вирівнювання штифтів, робочу швидкість, тиск, тип масла та прокладку шланга. Більший розширений розмір робить планування встановлення особливо важливим: перевірте транспортне або складене положення, повне перекидне положення та всі проміжні положення перед підтвердженням встановлення.

---

VII. Інформація, необхідна для пропозиції

Надайте такі відомості, щоб отримати перевірку конкретного проекту:

1. Тип машини та функція перекидання

2. Існуючі закриті та розширені центри штифтів

3. Діаметр шпильки, ширина скоби та розташування підшипників

4. Необхідний робочий тиск і витрата насоса

5. Гідравлічна рідина та робоча температура

6. Орієнтація портів і прокладання шлангів

7. Вимоги щодо ущільнення або сумісності рідини

8. Інформація про механічну зупинку та зазор

9. Кількість і призначення

10. Існуюче креслення, зразки вимірювань або фотографії

Ці деталі дозволяють перевірити розміри циліндра за фактичною машиною, а не лише за номінальною назвою моделі.

---
