Коли aгідроциліндрпочинає протікати, першою реакцією часто є замовлення заміни ущільнювача. Це може ненадовго відновити машину, але це не пояснює, чому оригінальне ущільнення вийшло з ладу. Якщо шток подряпаний, канавка пошкоджена або ущільнювач встановлений неправильно, новий ущільнювач може вийти з ладу на тому ж місці.
Перед чищенням деталей запишіть місце витоку, робочий стан, напрямок циклу, температуру рідини та час після останнього ремонту. Сфотографуйте зовнішній витік і позначте орієнтацію видалених частин. Дрібні деталі можуть зникнути під час розбирання.
Огляд невдач повинен відрізняти видимі докази від припущень. Пошкоджена пломба може показати, що сталося на контактній поверхні, але сама по собі не може визначити початкову причину.
Рідина, що з’являється навколо штока на сальнику, зазвичай привертає увагу до ущільнення штока, склоочисника, направляючої, поверхні штока або стану сальника. Перевірте, чи з’являється витік під час висування, втягування, утримання на холостому ході або під час усіх трьох умов.
Рідина на з’єднанні сальника може бути пов’язана зі статичним ущільненням, станом кріплення, поверхнею з’єднання або проблемою зі складанням. Не звинувачуйте автоматично динамічне ущільнення штока, коли рідина надходить зі стаціонарної поверхні розділу.
Циліндр може втратити утримуючу здатність або дрейфувати без видимого зовнішнього масла. Можливі причини включають пошкодження ущільнення поршня, знос між поршнем і трубкою, витік клапана або проблему на рівні системи. Перш ніж визначити циліндр як єдину причину, необхідний контрольований тест.

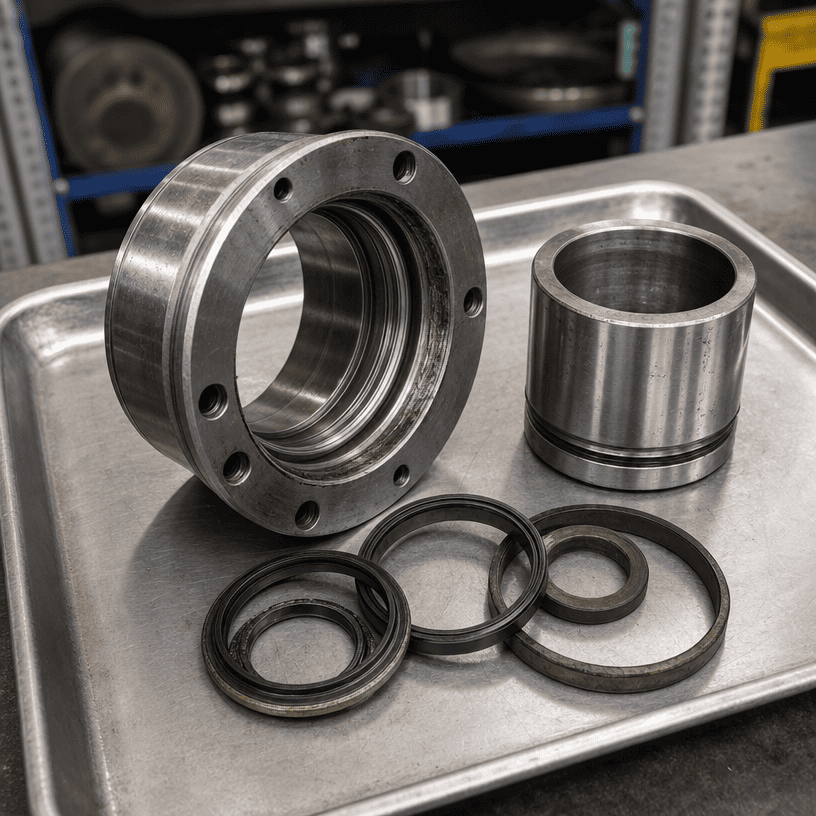

Зберігайте видалені пломби в тому порядку та в тому порядку, в якому вони вийшли. Окремі ущільнення штока, склоочисники, напрямні кільця, ущільнення поршня та статичні ущільнення. Використовуйте чисту упаковку та позначте кінець штока, сторону тиску та напрямок встановлення, де це відомо.
Не розтягуйте еластомерне ущільнення без потреби під час видалення. Не прорізайте саме ту ділянку, яку потрібно оглянути. Якщо пломба розкололася, збережіть усі знайдені шматки та зверніть увагу, чи не було матеріалу.
Мета цього кроку проста: пломба повинна залишатися доказом, а не стати невідстежуваною запчастиною на брудній лавці.
Закруглена губа може свідчити про тривалий ковзний контакт, але її слід інтерпретувати разом із станом штока, змащенням та історією експлуатації. Гладкий зовнішній вигляд сам по собі не свідчить про надмірний тиск або неправильний матеріал.

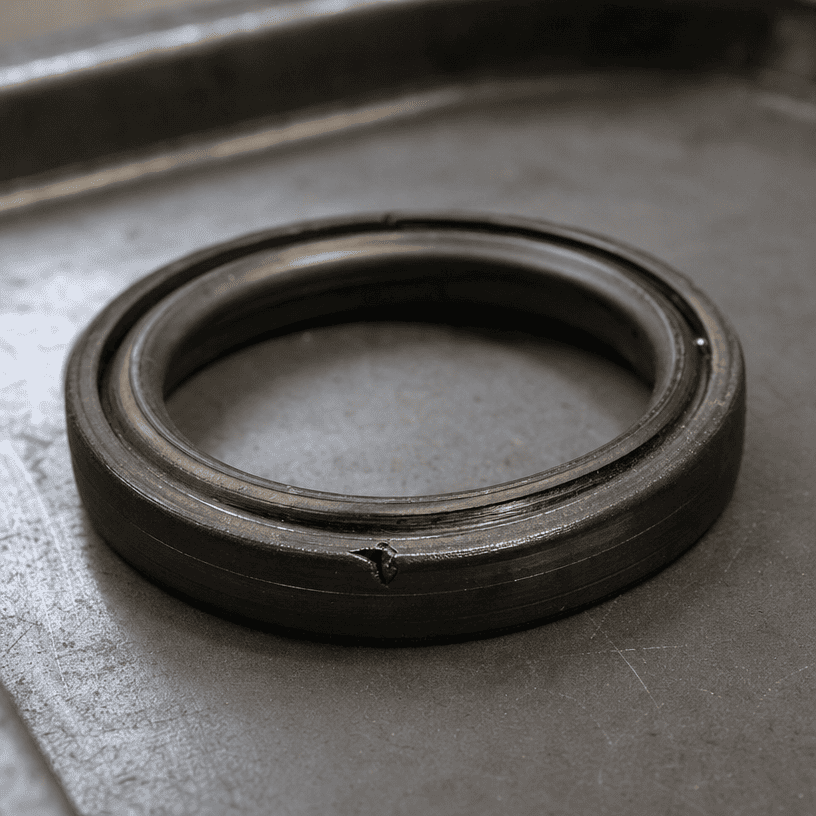

Чистий зріз може вказувати на пошкодження під час монтажу, гострий край, різьблення або шпонкову канавку, що перетинає ущільнювач, або сторонній предмет, який потрапив під час складання. Перевірте шлях, який використовується для встановлення ущільнювача, замість того, щоб замінити ущільнення без перевірки геометрії входу.
На ущільнювачі, яке було втиснуто в зазор, може бути тонкий витягнутий край, защемлена ділянка або відсутній матеріал. Можливі причини включають надмірний зазор, умови тиску, пошкоджені канавки, неправильну орієнтацію ущільнення або несумісний профіль ущільнення.
Затвердіння або тріщини можуть бути пов'язані з впливом температури, старінням, хімічною несумісністю або невідповідним зберіганням. Перевірте рідину, історію температури та умови зберігання перед вибором суміші для заміни.
Здуття ущільнення може вказувати на несумісність рідини, забруднення або вплив температури. Для правильного діагнозу необхідний оригінальний матеріал пломби, специфікація рідини та історія операцій. Не ідентифікуйте сполуку лише за зовнішнім виглядом.
Частинки, втиснуті в ущільнювальну кромку, можуть створити шлях витоку та подряпати сполучну поверхню. Огляньте шток, трубку, склоочисник, чистоту рідини та зону складання. Заміна ущільнення без видалення джерела частинок залишає механізм відмови на місці.
Перевірте стрижень на наявність подряпин, точок, корозії, пошкоджень хрому, вм’ятин і полірованої смуги в місці проходження ущільнення. Протирайте поверхню чистою ганчіркою лише після дотримання правил безпеки на місці; грубий край може пошкодити тканину та інспектор.
Стрижень може виглядати яскраво, але мати дефект, який розрізає губу ущільнювача. Візуальний огляд повинен супроводжуватися відповідним вимірюванням, якщо застосування є критичним або пошкодження поверхні важко визначити.
Перевірте отвір сальника, напрямну поверхню та канавки ущільнення на наявність задирок, зносу, подряпин і деформацій. Направляюча контролює положення штанги; якщо воно зношене, ущільнювач може бути змушений пристосуватися до рухів, які він не призначений для поглинання.
На наявність внутрішнього витоку або нестабільного утримання перевірте трубку, ущільнення поршня та поверхні зносу. Шукайте забиття, незвичайні контактні смуги та пошкодження, зосереджені з одного боку. Ці ознаки можуть вказувати на проблеми з вирівнюванням або завантаженням, але висновок має ґрунтуватися на повній збірці.
| Докази | Можливий напрямок розслідування |
|---|---|
| Один різкий зріз на шляху встановлення | Задирка, різьба, паз або неправильний інструмент для встановлення |
| Пошкодження по всьому колу ущільнення | Підгонка, тиск, зазор, матеріал або робочий стан |
| Односторонній ремінець | Знос направляючої, центрування, відхилення штока або нерівний контакт |
| Сліди частинок біля губи | Робота склоочисника, чистота рідини або забруднення вузла |
| Затверділий або тріснутий матеріал | Температура, старіння, зберігання або сумісність рідин |
| Повторна поломка в тому самому положенні ходу | Дефект поверхні стрижня або труби у фіксованому місці |
Це напрямки дослідження, а не автоматичні діагнози. Зразок ущільнення слід порівняти з кресленням циліндра, даними рідини та історією експлуатації.
Замінне ущільнення може вийти з ладу раніше, якщо початкова причина залишається в машині. Загальні приклади:
- Встановлення пломби на незахищену різьбу або паз
- Залишення задирок у канавці або сальнику
- Повторне використання пошкодженої напрямної або склоочисника
- Ігнорування порізаного або корозійного стрижня
- Вибір ущільнення без перевірки сумісності рідини та температури
- Встановлення пломби в неправильній орієнтації
- Попадання бруду у відкритий циліндр під час складання
- Повернення циліндра до зміщеного кріплення
Під час ремонту необхідно звернути увагу на пошкоджене ущільнення та стан поверхні чи вузла, який на ньому впливав.
Ремонт лише за допомогою ущільнення може бути доцільним, якщо сполучаються поверхні, канавки, напрямна та трубка знаходяться в межах необхідного стану, а несправність пов’язана з проблемою встановлення заміни.
Більш широкий огляд циліндра є доречнішим, якщо шток має глибокі подряпини, напрямна зношена, сальник пошкоджений, трубка демонструє ненормальний знос, внутрішній витік продовжується або та сама несправність повторюється після правильного складання.
Рішення має ґрунтуватися на перевірці та вартості повторного простою, а не лише на ціні комплекту ущільнень.
Для аналізу заміни або несправності надайте:
- Креслення циліндра або чіткі вимірювання розмірів
- Діаметр отвору, діаметр штока та хід
- Монтажні розміри та інформація про порти
- Фотографії повного циліндра та пошкоджених частин
- Положення та орієнтація ущільнення
- Тип рідини та діапазон робочих температур
- Інформація про тиск і цикл, якщо доступна
- Опис того, коли відбувається витік
- Історія попередніх замін пломб
- Стан штока, направляючої, сальника та трубки
Чіткі докази допомагають відокремити запит на заміну розмірів від перевірки першопричини.
Несправність гідравлічного ущільнення – це запис про контакт між ущільненням, його сполученими поверхнями та робочим середовищем. Збережіть деталі, позначте їх орієнтацію, перевірте стрижень і напрямну, підтвердьте умови рідини та температури та відокремте видимі докази від припущень.
Для заміни OEM або технічного огляду надайте розміри циліндра разом із фотографіями та історією несправностей. Надійне рішення починається з розуміння того, чому пломба вийшла з ладу, а не просто встановлення іншої.
