Роздування стовбура гідравлічного циліндра: криміналістичне виявлення перепуску тиску в середині ходу та здуття трубки

I. Парадокс байпасу середнього ходу: чому тестування кінцевої кришки не вдається

Якщо польові техніки підозрюють несправність внутрішнього поршневого ущільнення, стандартним цеховим тестом є опускання циліндра на повний хід, створення тиску в порту та перевірка протилежного порту на предмет протікання масла. У балонах з балоном цей тест постійно дає хибнонегативні результати:

Тому щогідроциліндрСтовбур структурно скріплений з обох кінців за допомогою важкої сталевої основи та сальника з різьбовою головкою, постійний обруч, що забезпечує пружність, зосереджується майже виключно в непідтримуваній центральній частині стовбура.

---

II. 4 першопричини, що викликають набряк стовбура

1. Інерційні кінетичні ударні шипи:Ківш екскаватора, що врізається в граніт на повній швидкості, викликає миттєвий стрибок тиску уповільнення, який перевищує межі тріщини головного запобіжного клапана системи, перш ніж тарельчатка клапана може фізично відкритися.

2. Декомпресійні ударні хвилі:У високотоннажних гідравлічних пресах і пресувальних циліндрах швидке перемикання клапанів вивільняє акустичні хвилі декомпресії рідини, які б’ють по внутрішньому діаметру труби.

3. Неякісна трубна металургія:Використання стандартної комерційної холоднотягнутої труби з вуглецевої сталі з низькою межею текучості (менше 350 МПа) замість високоміцної легованої сталі (текучість понад 520 МПа).

4. Надмірний припуск на хонінгування труб: Надмірне хонінгування вже зношеної труби циліндра для видалення глибоких слідів надрізів зменшує залишкову товщину стінки труби нижче мінімальних інженерних запасів безпеки.

---

III. Судова метрологія: 10-точкова перевірка циферблатного калібру

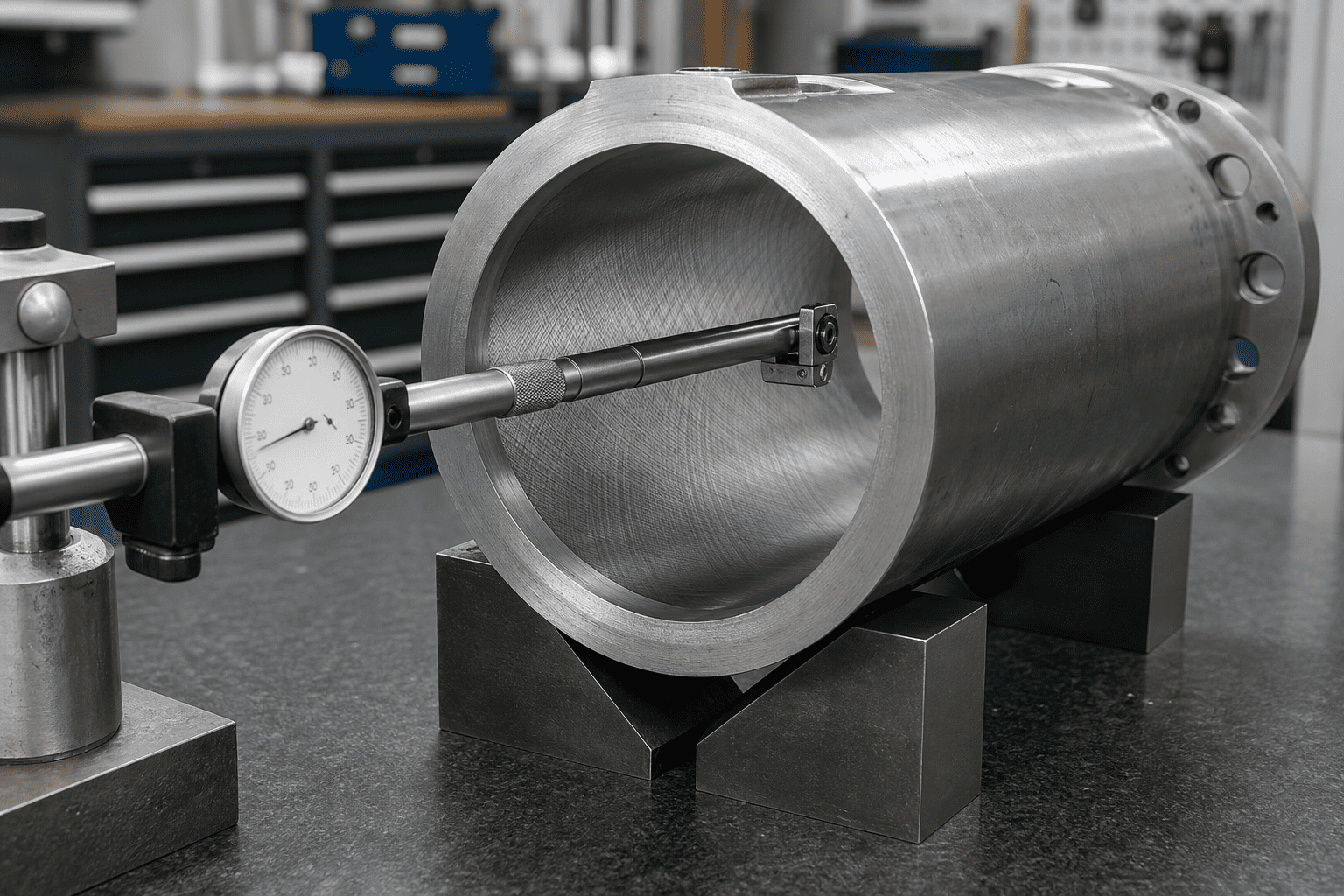

Щоб остаточно діагностувати роздування стовбура під час демонтажу цеху, механіки повинні відобразити внутрішню геометрію отвору через кілька інтервалів ходу, а не вимірювати лише легкодоступні кінці труб:

---

IV. Протокол перевірки:

• Очистіть усі залишки гідравлічного масла та вугільного лаку з отвору трубки за допомогою мінерального спирту.
• Відкалібруйте високоточний калібр із циферблатом або триточковий внутрішній мікрометр за основним кільцевим калібром на нуль.
• Виміряйте внутрішній діаметр по двох перпендикулярних осях (вісь Х – вертикальна, вісь Y – горизонтальна) з інтервалом 100 мм від основного зварного шва до різьби сальника.
• Критерії оцінки:Будь-яке збільшення діаметра, що перевищує номінальний допуск отвору на 0,12 мм (0,005 дюйма), вказує на постійну пластичну продуктивність. Якщо профіль отвору утворює контур «пісочного годинника» або «бочки», трубу не можна врятувати за допомогою хонінгування, і її потрібно утилізувати.

---

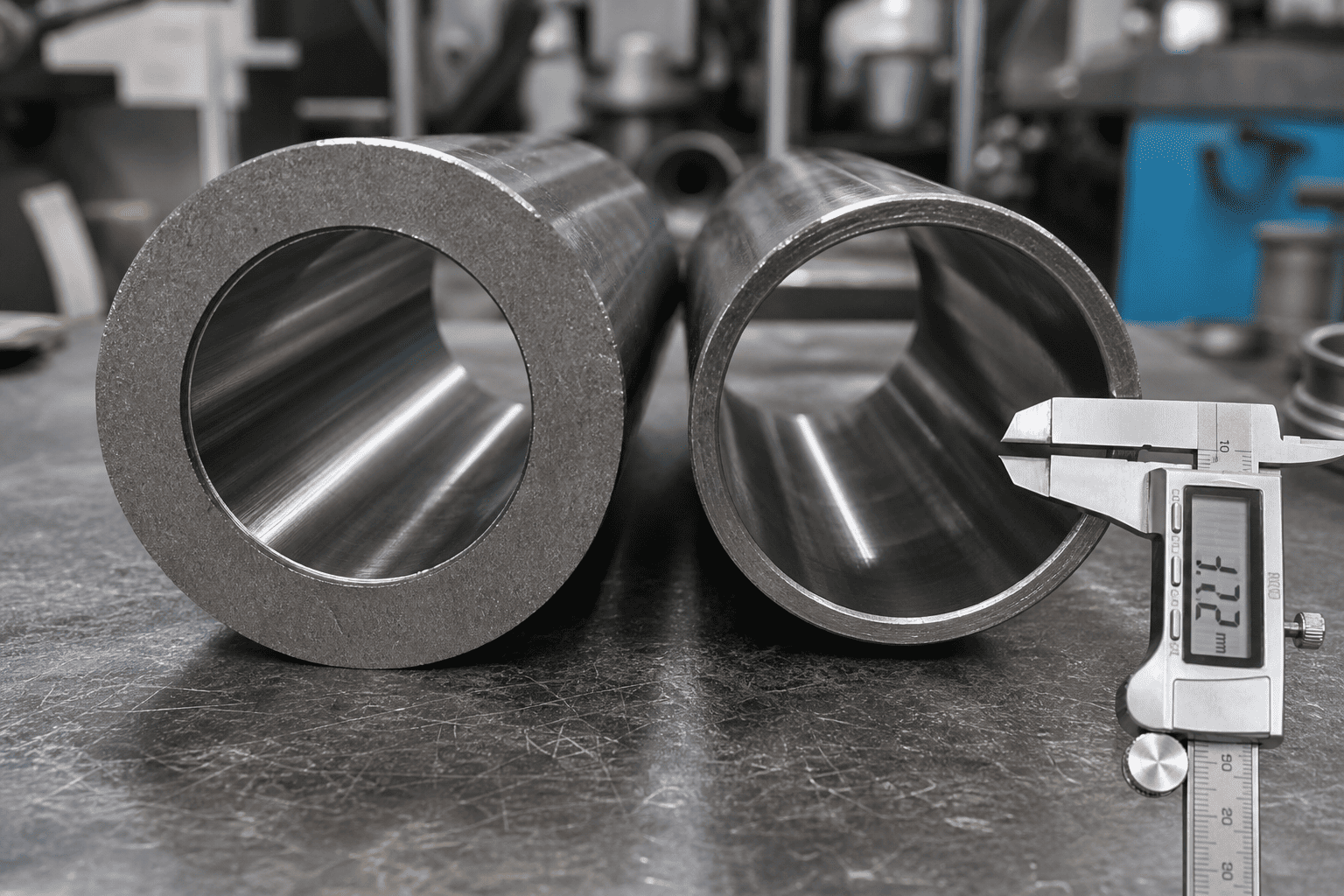

V. Металургія та товщина стінок: специфікація бочок зі сплаву для важких умов експлуатації

Запобігання роздування стовбура в гідравлічних контурах із сильним ударом вимагає модернізації стандартних вуглецевих труб DOM на високоміцні безшовні леговані сталі:

На додаток до вибору високоміцного сплаву, інженерні рекомендації для важких навантажень вимагають вказати співвідношення товстих стінок, де зовнішній діаметр труби щонайменше в 1,25-1,35 раза перевищує номінальний діаметр отвору в мобільному обладнанні з високим ударом.

---

VI. 4 інженерні стратегії для усунення несправностей труб

1. Встановіть протиударні пристрої швидкого реагування прямого монтажу: захистіть порти циліндрів за допомогою швидкодіючих картриджних запобіжних клапанів, встановлених на 250 фунтів на квадратний дюйм вище основного тиску в системі, щоб усунути мілісекундні стрибки удару, перш ніж вони розтягнуть стінку труби.
2. Вбудовані внутрішні подушки прогресивного гальмування: ступінчасті або параболічні амортизаційні списи плавно уповільнюють важкі поршневі маси, усуваючи хвилі акустичного тиску в кінці ходу.
3. Оновлення до високомодульних термопластичних направляючих поршня: замініть м’які нейлонові напрямні кільця на зносостійкі стрічки з високою міцністю на стиск, наповнені бронзою PTFE або зміцнені тканиною фенольні стрічки, які зберігають центрування поршня, не задираючи стінок розширених трубок.
4. Мандат 1,5-кратного гідростатичного випробування: коженважкий змінний циліндрповинні пройти заводські гідростатичні випробування при 1,5-кратному робочому тиску з ультразвуковою перевіркою товщини стінки.

---

VII. Інженерні консультації та пошук заміни для важких навантажень

Маєте справу з незрозумілою втратою сили відриву в середині такту або здуттям стовбура в важкому обладнанні?

Проконсультуйтеся зі спеціалізованою групою проектувальників гідравлічної системи HCIC. Ми постачаємо вузли циліндрів із товстими стінками, високоякісними сплавами, виготовленими з використанням сертифікованих безшовних труб 27SiMn/4140, прецизійних оброблених і полірованих отворів і комплексної перевірки CAD для важких мобільних і промислових машин по всьому світу.
