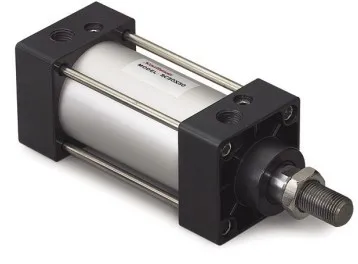

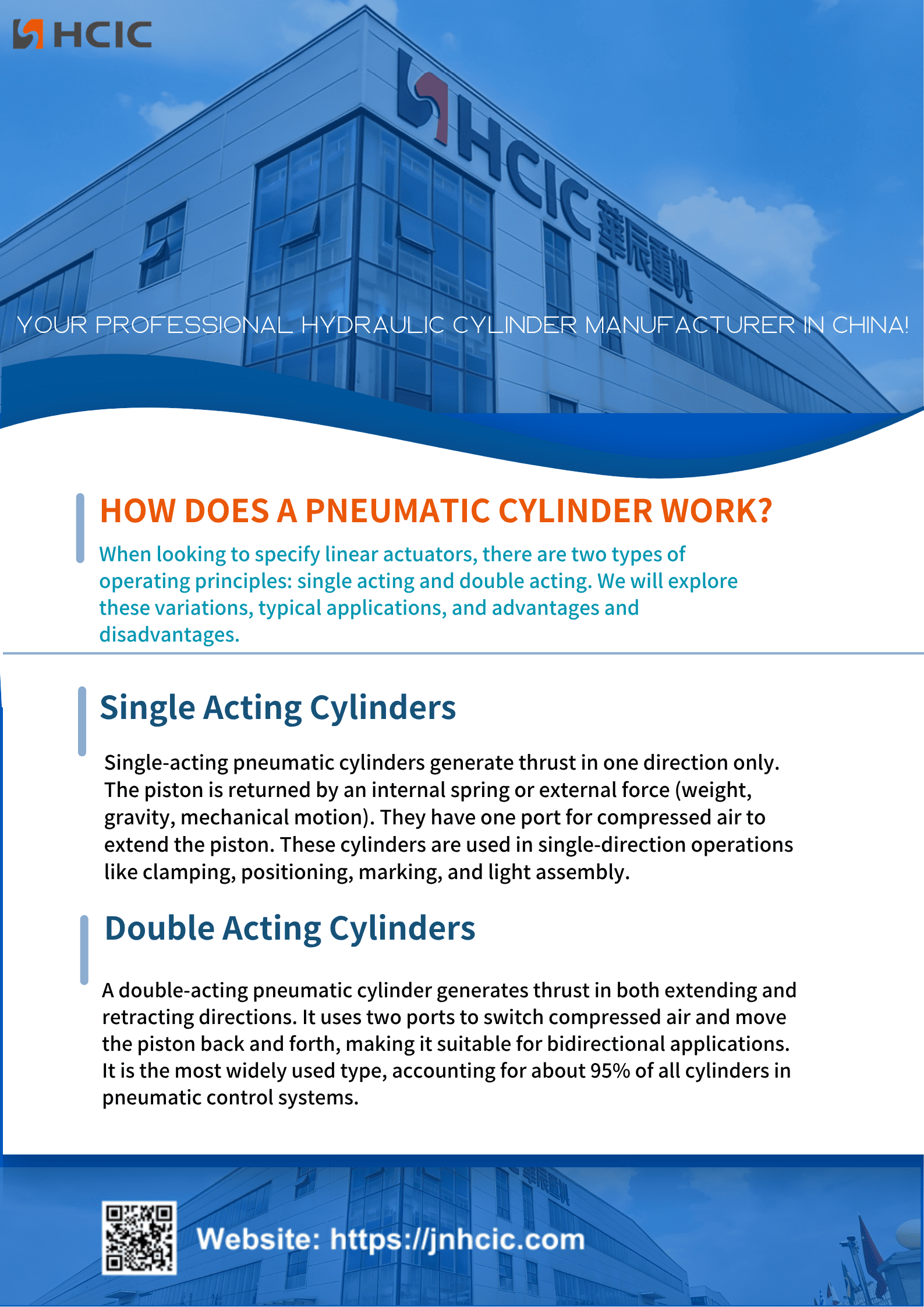

Пневматичний циліндр односторонньої дії створює тягу або робочу силу лише в одному напрямку. Він використовує вбудовану пружину або зовнішні сили, такі як сила тяжіння, вага або механічний рух, щоб повернути поршень назад у вихідне положення.
Ці циліндри мають лише один вхідний отвір для повітря, який подає стиснене повітря в камеру, щоб штовхати поршень у цільове положення.
Пневматичні циліндри односторонньої дії створені для односторонніх робочих завдань, загальне використання включає затискання, позиціонування деталей, маркування, короткі рухи ходу та легкі складальні роботи.

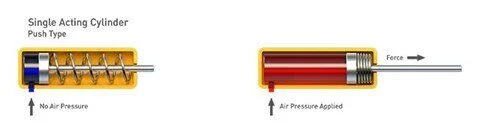

(1). Застосування тиску повітря створює тягу, таким чином «штовхаючи» поршень:

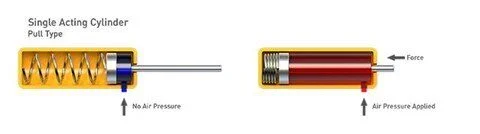

(2). Застосування тиску повітря створює тягу, таким чином «тягнучи» поршень:
Проста, зрозуміла конструкція
Компактна, компактна конструкція
Зниження витрат на регулюючі клапани та трубопроводи повітряної лінії
Використовує половину стисненого повітря порівняно з циліндром подвійної дії такого ж розміру
Сторона повернення пружини відкрита для навколишнього повітря, пропускаючи пил і сміття всередину, що спричиняє поломки та скорочує термін служби циліндра
Ефективність пружини з часом слабшає, що призводить до нестійких кінцевих положень ходу
Діаметр отвору та довжина ходу обмежені розміром і міцністю внутрішньої пружини
Невелике зниження сили штовхання, оскільки пружина чинить опір руху поршня вперед

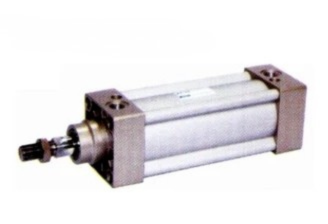

Пневматичний циліндр подвійної дії генерує силу в обох напрямках, штовхаючи поршень назовні та тягнучи його назад усередину.
Ця конструкція оснащена повітряним отвором на обох кінцях і направляє повітря під високим тиском між двома отворами, щоб рухати поршень туди-сюди. Він незамінний для завдань, що вимагають двостороннього руху, таких як відкриття та закриття промислових воріт і заслінок.
Циліндри подвійної дії є найбільш широко використовуваними лінійними приводами, на них припадає близько 95% циліндрів, що застосовуються в пневматичних системах керування.
Вони є оптимальним вибором для важких операцій, довгих ходів і високих вимог до сили, які не можуть задовольнити циліндри односторонньої дії. Маленькі моделі подвійної дії також підходять для робіт, які потребують точних, фіксованих кінцевих положень як для висунення, так і для втягування.

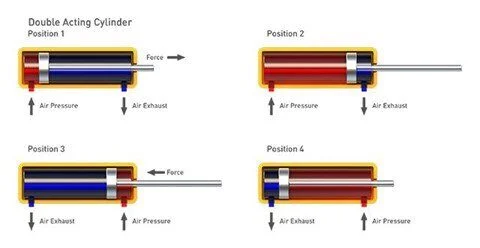

Ось як вони працюють:
- Майже всі стандартні пневматичні циліндри ISO мають конструкцію подвійної дії
- Більш широкий діапазон розмірів отворів і довжин ходу, ніж моделі односторонньої дії
- Багато нестандартних модифікацій для базової рами подвійної дії
- Відсутність вбудованого фіксатора для стабільного утримання поршня в положеннях середнього ходу
- Повітря стискається, тому для плавного, рівномірного руху потрібен гідравлічний робочий циліндр
- Пристрої з довгим ходом потребують додаткової опори поршневого штока, щоб уникнути згинання та підтримувати плавність роботи
