Популярне керівництво з вибору гідравлічного циліндра

І. Передмова: ЗагГідравлічний циліндрПомилки при виборі закордонних покупців

1.1 Реальні проблеми, спричинені неправильним вибором циліндра

Покупці в Північній Америці, Європі та Австралії часто вибирають циліндри лише за довжиною та товщиною стовбура, ігноруючи відповідність робочих умов.

Багато встановлюють циліндри рульової тяги на трактори і причепи-самоскиди. Безперервна нерівна робота послаблює тяги та швидко згинає штоки. Дешеві тонкі зварні циліндри зі в’язками тріскаються під великим навантаженням, що призводить до зупинки виробництва та додаткових витрат на обслуговування.

Чотири типи циліндрів покривають понад 90% глобальних замовлень на заміну та OEM. У цьому посібнику представлено популярні моделі з практичними рекомендаціями щодо вибору для персоналу, що займається закупівлями, і оптових продавців запчастин.

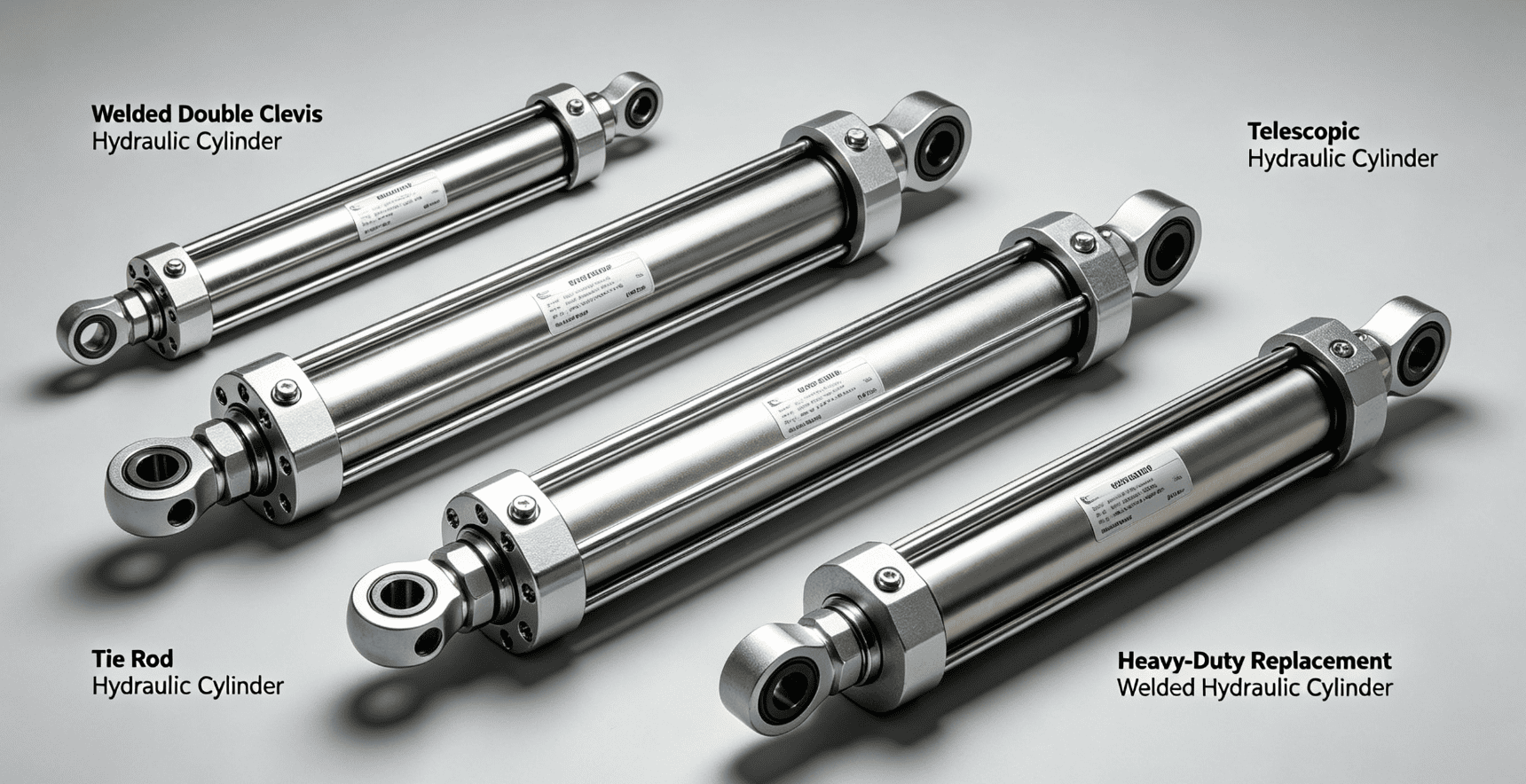

1.2 Чотири найпопулярніші гідравлічні циліндри для закордонних ринків

Гідравлічний циліндр з подвійною в’язкою — Сільськогосподарська техніка, дровокол, сільськогосподарський причіп

Гідравлічний циліндр стяжної тяги — верстат і обладнання для автоматизації внутрішнього використання

Телескопічний гідроциліндр — Ексклюзив для самоскидів і самоскидів

Змінний зварний гідравлічний циліндр для важких умов експлуатації — запасні частини для міні-екскаваторів і навантажувачів

II. Структура, переваги, недоліки та застосовні сценарії

2.1Гідравлічний циліндр з подвійною скобою(Кращий вибір для мобільного обладнання)

2.1.1 Основні структурні особливості

Стовбур і торцеві кришки використовують дугове зварювання під флюсом без зовнішніх стяжних стрижнів. На двох кінцях використовується цільна кована подвійна скоба для встановлення шпильки.

Стандартний робочий тиск 21 МПа, оновлена ​​версія високого тиску досягає 35 МПа, з чудовою антивібраційною здатністю та антибічним навантаженням.

Недорогі вироби використовують тонкі зрощені скоби, які легко тріскаються. У якісних продуктах використовується зварювання з повним проплавленням діаметром 8–12 мм, що забезпечує стабільність у брудних умовах роботи на відкритому повітрі.

2.1.2 Відповідне обладнання та цільові клієнти

Встановіть підйомну стрілу трактора, дровокол, сільськогосподарський причіп, малий навантажувач, евакуатор.

Обслуговування оптових торговців сільськогосподарськими запчастинами, заводів сільськогосподарської техніки та відкритих ремонтних майстерень.

2.1.3 Плюси і мінуси

Переваги: ​​Компактний, пилонепроникний, простий у встановленні, настроюваний діаметр, хід і розмір отвору для скоб

Мінуси: складне внутрішнє розбирання, довший термін виконання для нестандартних розмірів

2.2 Гідравлічний циліндр тяги(Загальний промисловий тип для приміщень)

2.2.1 Основні структурні особливості

Чотири тяги фіксують дві торцеві кришки, які зручно розбирати та замінювати внутрішні ущільнення. Він відповідає міжнародному стандарту NFPA з уніфікованим тиском 21 МПа.

Оголені тяги послаблюються під дією тривалої вібрації, і бічна сила згинає поршневі тяги, що не підходить для мобільних машин поза приміщенням.

2.2.2 Відповідне обладнання та цільові клієнти

Встановити верстати, лінії автоматизації пакування, внутрішні гідравлічні преси, стаціонарні підйомні платформи.

Обслуговування заводів автоматизації, постачальників технічного обслуговування обладнання та дилерів внутрішніх гідравлічних частин.

2.2.3 Плюси і мінуси

Плюси: достатня кількість товарів на місці, легке обслуговування, низька ціна, швидка доставка стандартних розмірів

Мінуси: погана вібростійкість, не можна використовувати на тракторах і самоскидах

2.3 Телескопічний гідравлічний циліндр(Спеціально для самоскидів)

2.3.1 Основні структурні особливості

Багатоступенева вкладена конструкція рукава, мала довжина після втягування та довгий хід підйому після висування. Більшість із них односторонньої дії та втягуються під дією сили тяжіння, мають 2–4 додаткові ступені.

Більше ступенів висунення призводять до слабшої кінцевої тяги, що не підходить для підйому надважкого вантажу.

2.3.2 Відповідне обладнання та цільові клієнти

Підійде для сільськогосподарських самоскидів, самоскидів, санітарних сміттєвозів, підйомних драбин.

Обслуговування заводів з ремонту причепів, оптових продавців запчастин для вантажів і виробників санітарного обладнання.

2.3.3 Плюси і мінуси

Переваги: ​​малий втягнутий об’єм, довгий хід, простий масляний контур, низька кількість відмов

Мінуси: для багатошарових ущільнень потрібна чиста гідравлічна олива, немає активної функції гідравлічного втягування

2.4 Змінний зварний гідравлічний циліндр для важких навантажень (запасні частини для екскаваторів і навантажувачів)

2.4.1 Основні структурні особливості

Виготовлений із товстої відточеної безшовної труби та посиленого поршневого штока, що запобігає вигину, у поєднанні з кованим кульовим шарніром або одинарною скобою, товсті зварні шви з повним проваром витримують максимальний тиск 35 МПа.

Розміри повністю відповідають міні-екскаваторам CAT, Komatsu, Kubota для прямої заміни без модифікації.

2.4.2 Відповідне обладнання та цільові клієнти

Встановіть циліндр стріли/важелі міні-екскаватора, циліндр нахилу навантажувача, малий дорожній каток.

Обслуговування експортерів будівельної техніки, польових ремонтних майстерень і невеликих заводів інженерного обладнання.

2.4.3 Плюси і мінуси

Плюси: точний змінний розмір, ударостійкість, довговічність на будівельних майданчиках, велика кількість повторних замовлень

Мінуси: різні моделі, нестандартні машини потребують налаштування на основі старих даних циліндрів

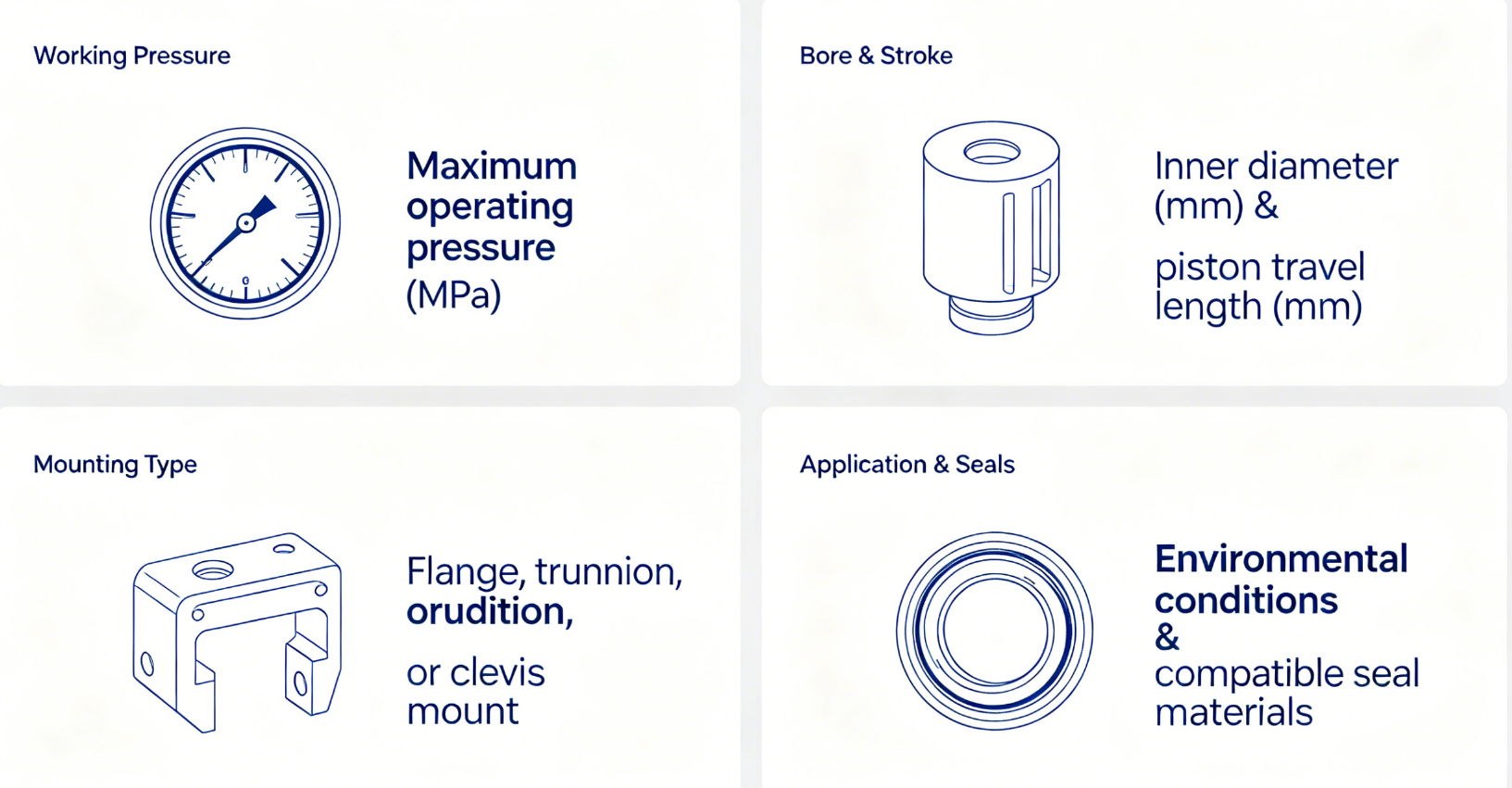

III. Універсальні основні параметри вибору

3.1 Відповідність робочого тиску

Стандартна модель 21 МПа (3000 фунтів/кв. дюйм) підходить для більшості сільськогосподарського обладнання та обладнання для приміщень, що становить 90% замовлень із високою економічною ефективністю.

25–35 МПа згущена версія високого тиску для екскаваторів і важких умов роботи в шахтах.

3.2 Правила вибору діаметра циліндрів

Підйомна сила стосується лише тиску в отворі та системі; довший хід не може підвищити вантажопідйомність.

Виміряйте повну довжину втягування та висування під час заміни старих циліндрів, візуальне судження легко спричиняє брак ходу та витік масла.

Вибирайте телескопічні циліндри для довгого ходу з обмеженим простором; вибирайте зварні циліндри з подвійною скобою для обладнання з різними кутами повороту.

3.3 Швидке підбір типу кріплення

Зовнішні багатокутні підйомні машини: зварний гідравлічний циліндр з подвійною скобою

Стабільне обладнання низького тиску в приміщенні: гідравлічний циліндр тяги

Довгохідний підйом причепа-самоскида: Телескопічний гідроциліндр

Шарнірна рукоятка екскаватора: змінний зварний гідравлічний циліндр для важких умов експлуатації

3.4 Ущільнення та антикорозійне розміщення за робочим середовищем

Нормальний чистий стан у приміщенні: ущільнення NBR + чорна антикорозійна фарба

Мутна зовнішня ферма: товстий хромований поршневий шток + зовнішня пилозахисна кришка

Середовище прибережного соляного туману: загальний оцинкований антикорозійний шар

Умови високотемпературного гарячого масла: фторкаучукові ущільнювачі FKM, щоб уникнути внутрішніх і зовнішніх витоків

IV. Таблиця швидкого вибору за галузями

4.1 Сільськогосподарські машини

Перший вибір: зварний гідравлічний циліндр подвійної дії

Уникайте: циліндри тяги легко ламаються під час вібрації; Телескопічні циліндри з надто довгим ходом не підходять для малого сільськогосподарського обладнання

4.2 Обладнання для скидання вантажів і санітарії

Перший вибір: 2–4-ступінчастий телескопічний гідравлічний циліндр односторонньої дії

Альтернатива: зварний циліндр з подвійною скобою з довгим ходом для легких малих причепів

4.3 Малі будівельні машини

Перший вибір: Змінний зварний гідравлічний циліндр для важких умов експлуатації

Альтернатива: потовщений подвійний циліндр високого тиску для великих сільськогосподарських навантажувачів

4.4 Автоматизація та верстатобудування

Перший вибір: стандартний гідравлічний циліндр рульової тяги

Уникайте: дорогі зварні балони не потрібні для стаціонарного внутрішнього обладнання

V. Поширені помилки та пропозиції щодо уникнення

5.1 Зварний циліндр з подвійною скобою

Тонка зрощена скоба тріскається під великим навантаженням, тонкі зварні шви викликають просочування масла. Переконайтеся, що кована інтегрована скоба та зварні шви з повним проваром 8 мм+, товстий хромований стрижень рекомендований для використання на вулиці.

5.2 Гідравлічний циліндр тяги

Вібрація послаблює тяги та згинає поршневі штоки, дозволено лише для стабільного внутрішнього обладнання.

5.3 Телескопічний гідравлічний циліндр

Контролювати велике навантаження на перших двох етапах; повне розгинання призводить до різкого падіння тяги. Регулярно замінюйте гідравлічне масло, щоб захистити багатошарові ущільнення.

5.4 Заміна циліндра екскаватора

Неправильний розмір неможливо встановити нормально, надайте старі фотографії циліндрів і моделі машин для підтвердження перед замовленням.

VI. Консультації щодо замовлення та заміни

Надішліть наступну інформацію нашим інженерам, щоб отримати відповідні плани протягом 24 годин:

Машинна промисловість і повна модель

Чіткі фотографії старих торців кріплення циліндра

Виміряний отвір, діаметр штока, довжина повністю висунутого та втягнутого

Робочий тиск і навколишнє середовище (висока температура, узбережжя, брудне місце)

Ми підтримуємо налаштування зразка 1 шт для всіх чотирьох типів циліндрів, кожен продукт із повним звітом про випробування тиском і 12-місячною гарантією.
