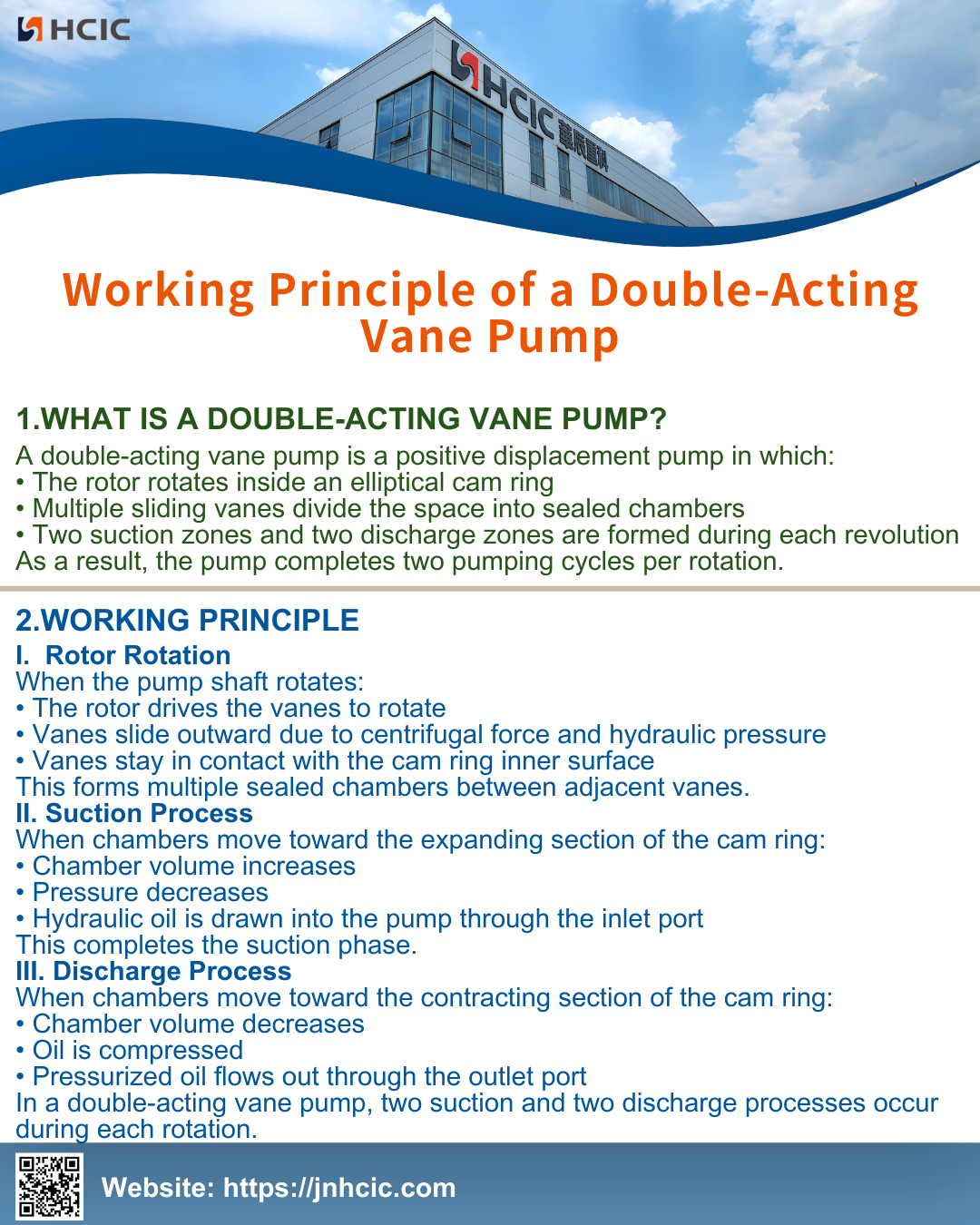

Принцип роботи лопатевого насоса подвійної дії

Що таке лопатевий насос подвійної дії?

Лопатевий насос подвійної дії — це об’ємний насос, у якому:

• Ротор обертається всередині еліптичного кулачкового кільця

• Кілька розсувних лопаток поділяють простір на герметичні камери

• Під час кожного оберту утворюються дві зони всмоктування та дві зони нагнітання

У результаті насос виконує два цикли накачування за один оберт.

Принцип роботи

1.  Обертання ротора

Коли вал насоса обертається:

• Ротор приводить в обертання лопатки

• Лопатки ковзають назовні завдяки відцентровій силі та гідравлічному тиску

• Лопатки залишаються в контакті з внутрішньою поверхнею кулачкового кільця

Це утворює кілька герметичних камер між сусідніми лопатями.

2. Процес всмоктування

Коли камери рухаються до розширювальної секції кулачкового кільця:

• Об'єм камери збільшується

• Тиск знижується

• Гідравлічна олива всмоктується в насос через впускний отвір

На цьому етап всмоктування завершується.

3. Процес розряду

Коли камери рухаються до стискаючої секції кулачкового кільця:

• Об'єм камери зменшується

• Масло спресоване

• Масло під тиском витікає через випускний отвір

У пластинчастому насосі подвійної дії під час кожного оберту відбуваються два процеси всмоктування і два процеси нагнітання.
