У промислових гідравлічних системах зварні гідравлічні циліндри та гідравлічні циліндри зі стяжними тягами є двома найчастіше використовуваними приводами. Багато виробників обладнання, покупці та інженери часто опиняються перед дилемою, вибираючи між двома. Насправді не існує абсолютного «кращого» варіанту; все зводиться до того, чи відповідає він конкретному сценарію застосування. Ця стаття містить об’єктивне порівняння на основі реальної структури, продуктивності, переваг, недоліків і сценаріїв застосування, щоб допомогти вам швидко зробити правильний вибір.

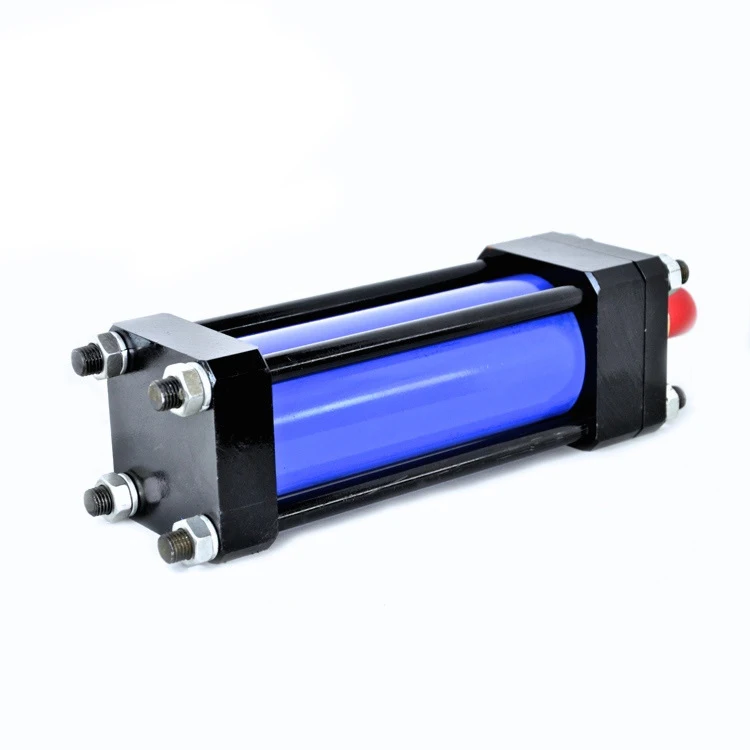

1.1Тягові гідроциліндриare centered around a modular assembly design. Стовбур циліндра та торцеві кришки закріплені кількома високоміцними стяжними стрижнями, причому вся конструкція утримується разом болтовими з’єднаннями без масштабного зварювання. Ці продукти зазвичай відповідають міжнародним стандартам, пропонуючи сильну взаємозамінність. Типовий діаметр отвору становить 30–200 мм, робочий тиск становить 7–21 МПа, а довжина ходу рідко перевищує 3 метри.

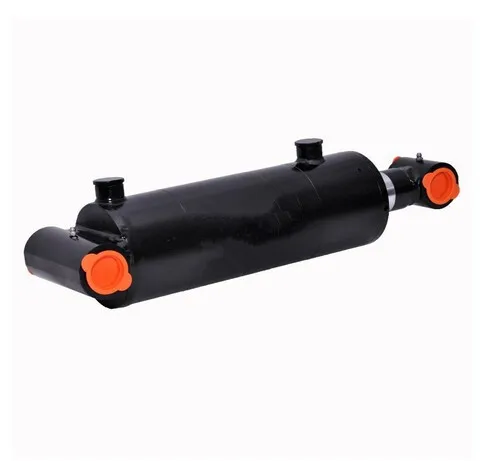

1.2 Гідроциліндри зварнізамість цього використовувати цілісну зварну конструкцію. Цилиндр циліндра та торцеві кришки безпосередньо зварені плавленням без зовнішніх стяжних стрижнів для обмеження жорсткості. Ми виготовляємо їх із більш товстих безшовних сталевих труб, тому стандартний тиск досягає 16–31,5 МПа, а спеціальні агрегати для важких умов можуть досягати 35 МПа. Максимальний діаметр отвору становить 500 мм, а хід може перевищувати 6 метрів — ідеально підходить для використання у важких умовах і з великим ходом.
2.2 Завдяки простій конструкції такі зношувані деталі, як ущільнювачі та напрямні втулки, можна швидко замінити — не потрібно професійного зварювального обладнання чи модних інструментів. Навіть загальний механік може завершити технічне обслуговування, що ефективно скорочує час простою обладнання.
2.3 Однак їх обмеження також цілком зрозумілі: обмежена здатність до тиску та лише середня стійкість до ударів. У середовищах із тривалою вібрацією та частими ударами стяжні тяги схильні до розтягування, а гайки до ослаблення, що може призвести до витоку масла або зниження точності. Тому вони більше підходять для застосувань із помірним тиском, чистим середовищем та стабільними навантаженнями.
3.1 Зварні гідравлічні циліндри з повністю звареною конструкцією без тяги забезпечують більш компактну конструкцію та чудову жорсткість. Вони витримують більші бічні навантаження та ударні сили, а також зберігають стабільну продуктивність у важких умовах, таких як високі температури, сильний пил, висока вологість і великі навантаження. У тому самому місці встановлення зварний циліндр може вмістити більший діаметр і довший хід.
3.2 Основним недоліком є те, що ремонт на місці практично неможливий, якщо пошкоджено корпус циліндра або зварні шви. Потрібна заводська переробка, що призведе до більш тривалого простою та вищих витрат на обслуговування. Крім того, завдяки високому ступеню індивідуального налаштування вони менш гнучкі у масовому виробництві порівняно з циліндрами рульової тяги.
Обладнання для автоматизації, верстати, машини для лиття під тиском та пакувальні машини
Малі та середні гідравлічні системи та стандартне обладнання
Сценарії, які вимагають високої зручності обслуговування та коротких термінів доставки
Будівельна техніка, гірнича техніка та металургійне обладнання
Морське, офшорне, фотоелектричне та вітроенергетичне обладнання для важких умов
Високий тиск, довгий хід, суворі умови та нестандартні індивідуальні проекти
Підсумовуючи логіку вибору з реального досвіду:
Якщо робочий тиск нижче 21 МПа, застосування є стандартним, а легке обслуговування – ваше головне завдання → вибирайте гідравлічний циліндр тяги.
Якщо робочий тиск перевищує 21 МПа, сильні удари, мало місця або погане середовище → виберіть зварний гідравлічний циліндр.
Обидва є надійними та перевіреними продуктами. Лише коли ви поєднаєте циліндр із реальними вимогами роботи, налаштуваннями та довгостроковим доглядом, ви зможете отримати найкращу цінність і скоротити несправності до мінімуму.
