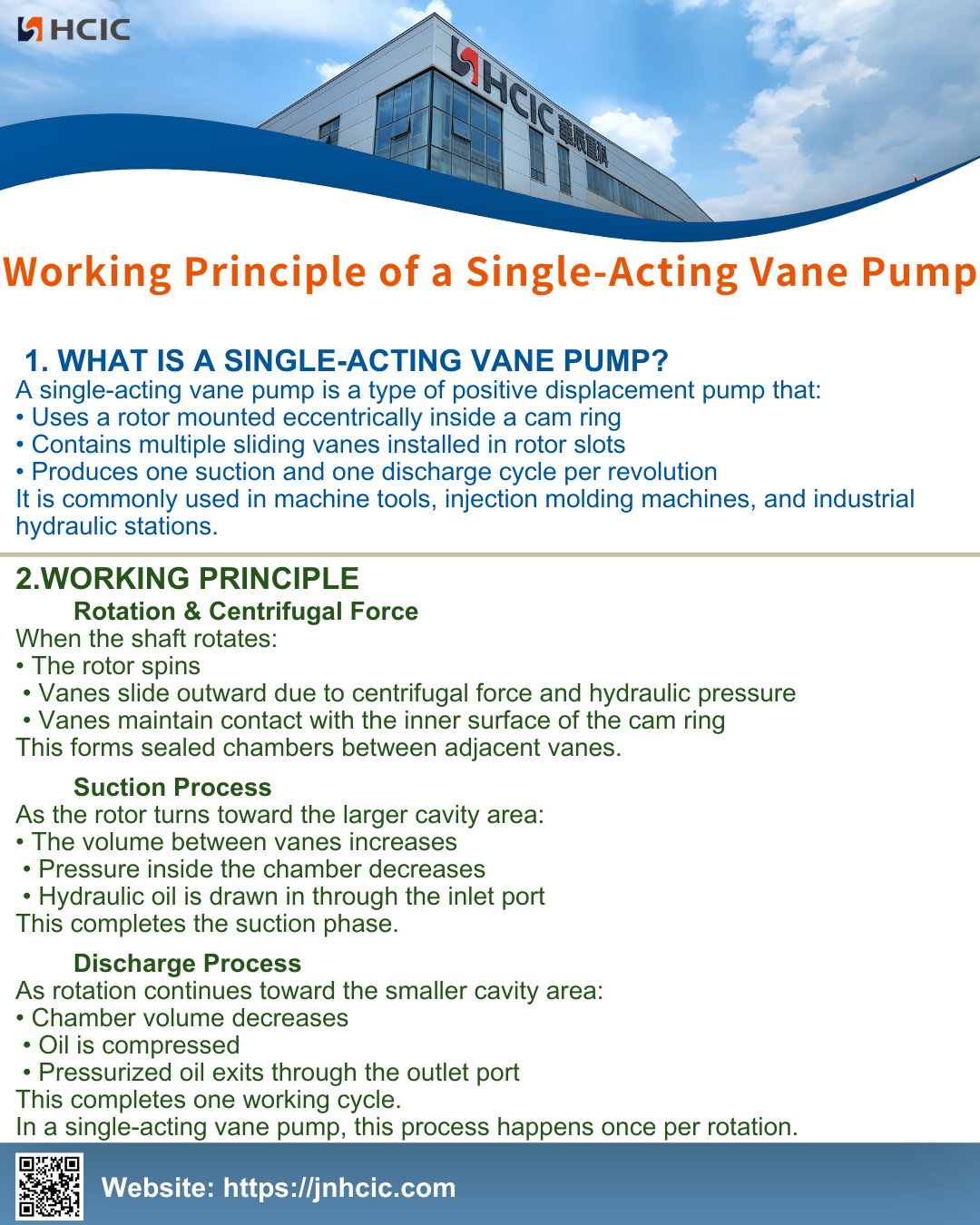

Пластинчасті насоси простої дії широко використовуються в гідравлічних системах середнього тиску завдяки плавній подачі потоку і стабільній роботі.
Розуміння принципу їх роботи допомагає оптимізувати проектування та обслуговування системи.
Лопатевий насос односторонньої дії – це тип об’ємного насоса, який:
• Використовує ротор, встановлений ексцентрично всередині кулачкового кільця
• Містить кілька ковзних лопаток, встановлених у пазах ротора
• Виробляє один цикл всмоктування та один цикл нагнітання за один оберт
Він зазвичай використовується в верстатах, машинах для лиття під тиском і промислових гідравлічних станціях.
Коли вал обертається:
• Ротор обертається
• Лопатки ковзають назовні завдяки відцентровій силі та гідравлічному тиску
• Лопатки зберігають контакт із внутрішньою поверхнею кулачкового кільця
Це утворює герметичні камери між сусідніми лопатями.
Коли ротор повертається до більшої площі порожнини:
• Об'єм між лопатками збільшується
• Тиск всередині камери знижується
• Гідравлічна олива всмоктується через впускний отвір
На цьому етап всмоктування завершується.
Оскільки обертання продовжується до меншої області порожнини:
• Об'єм камери зменшується
• Масло спресоване
• Масло під тиском виходить через випускний отвір
Це завершує один робочий цикл.
У лопатевому насосі простої дії цей процес відбувається один раз за один оберт.
