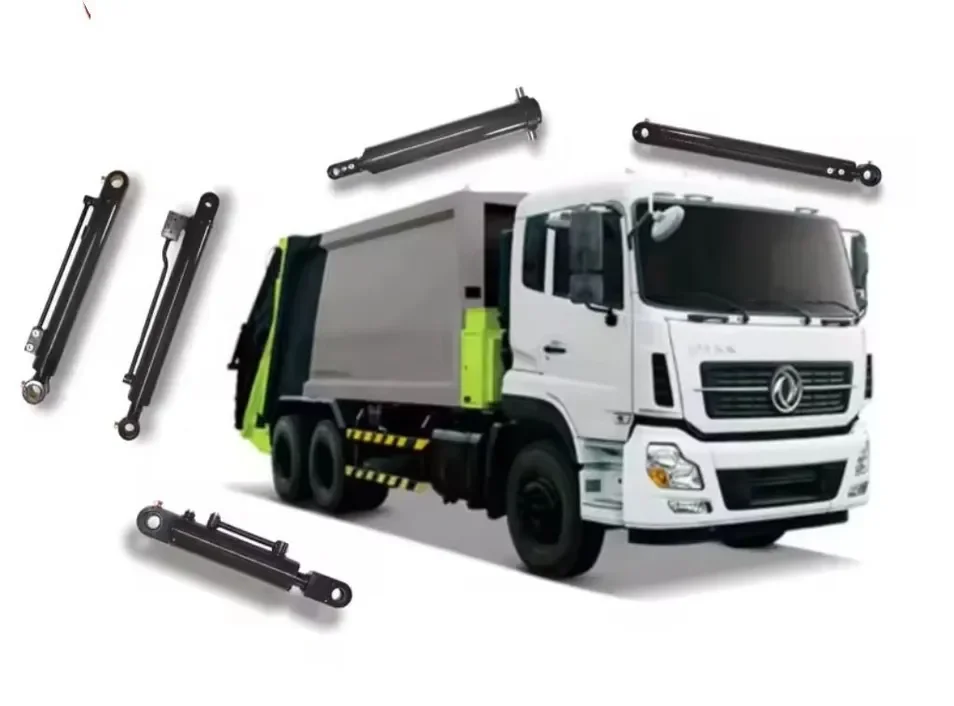

L-HYC00823 Гідравлічний циліндр підмітального пакувальника для сміттєвозів із заднім навантажувачем

I. Прямий огляд: Спеціальне ущільнення сміття

Коли муніципальний задній навантажувач щоденно проїжджає по житлових маршрутах, циліндри підмітально-упаковувальних машин найсильніше працюють у всій вантажівці. Потрапляючи сотні разів на день у вологі, щільні тверді міські відходи, ці приводи витримують безперервні ударні навантаження, абразивний пісок і корозійний фільтрат.

Гідравлічний циліндр підмітально-пакувальника L-HYC00823 для сміттєвозів із заднім навантажувачем розроблено безпосередньо для виконання цих важких робочих циклів. Цей циліндр подвійної дії має потужний отвір діаметром 4,5 дюйма, жорсткий поршневий шток діаметром 2,5 дюйма, що отримав індукційне загартування, і хід поршня 22,75 дюйма. Цей циліндр подвійної дії забезпечує поштовх, необхідний для змітання сміття з бункера та щільного укладання його в кузов вантажівки без зупинки та стікання масла.

                  +-----------------------------------------------------------------------------------------------------------------+

|                               L-HYC00823 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЦИЛІНДРА ОЧИСТКИ/ПАКУВАЛЬНИКА ЗАДНЬОГО НАВАНТАЖУВАЧА

                  +---------------------------------+--------------------------------------------------------------------------+

                           Номер деталі в каталозі                 L-HYC00823

                           Основне застосування                   Сміттєвоз із заднім навантажувачем (підмітально-пакувальна машина)

                           Діаметр отвору циліндра            4,5 дюйма (114,3 мм)

                           Діаметр поршневого штока                  2,5 дюйма (63,5 мм)

                           Робоча довжина ходу               22,75 дюйма (577,85 мм)

                           Робоча дія                        подвійної дії (гідравлічна потужність висуває та втягує)

                           Стандартний робочий тиск       Розроблений відповідно до 2500–3000 фунтів на кв.

                           Матеріал труби                            товстостінна прецизійно відточена сталь (Q355JR / St52-3)

                           Обробка поверхні стрижня               Твердий хром або QPQ азотування з індукційним зміцненням

                           Архітектура ущільнення                        Multi-Lip U-образна чашка високого тиску та металевий склоочисник для льоду

                   +---------------------------------+--------------------------------------------------------------------------+

---

II. 4 Інженерні причини Відмовитися від флоту Укажіть L-HYC00823

• [ Товстостінний ствол 4,5 дюйма] ===> Поглинає повторний ударний тиск без роздування трубки
• [ Загартований стрижень 2,5 дюйма]      ===> Стійкість до згинання під впливом застрягання нецентрального сміття
• [ Склоочисник із подвійною губкою] ===> Запобігає потраплянню абразивного сміттєвого шламу в ущільнення сальника
• [ Важка пластична залоза]    ===> Збільшений проміжок підшипників запобігає задиранню під боковим навантаженням

2.1 Стійкість до заклинювання ущільнення під час тривалого циклу

Пакування сміття рідко буває однорідним. Коли лезо торкається мерзлої деревини, викинутих металевих приладів або будівельного сміття, тиск рідини різко зростає. 4,5-дюймовий отвір у поєднанні з товстостінною безшовною трубкою запобігає розширенню стовбура («роздуванню»), гарантуючи, що поршневі ущільнювачі зберігають щільне радіальне стиснення навіть під час піків тиску в глухому куті.

2.2 Усунення прогину штока поршня при несиметричних навантаженнях

Оскільки купи відходів нерівномірно накопичуються всередині бункера, підмітальні циліндри часто зазнають сильного бічного навантаження. Великий 2,5-дюймовий індукційно загартований стрижень забезпечує високу жорсткість колони по всьому ходу 22,75 дюйма, усуваючи ризик вигину стрижня, який руйнує напрямні втулки.

2.3 Архітектура ущільнення та склоочисника, що захищає від фільтрації

Сміттєвий фільтрат містить органічні кислоти, дорожню сіль та абразивний пісок. Стандартні склоочисники для легких навантажень швидко виходять з ладу, пропускаючи рідину в оливу. L-HYC00823 має міцні поліуретанові первинні ущільнювачі в поєднанні з агресивним скребком, який чисто розрізає липку сміттєву плівку під час кожного ходу втягування.

2.4 Пряма сумісність для обслуговування автопарку

Розроблений зі стандартними центрами штифтів і орієнтацією портів, що відповідають основним конструкціям корпусів заднього навантажувача в Північній Америці, цей привід дозволяє муніципальним сервісним майстерням виконувати швидку заміну без будь-яких структурних перепалів або модифікацій кронштейнів.

---

III. Польова перевірка: коли замінювати циліндр підмітання заднього навантажувача

Якщо ваша бригада з утилізації сміття повідомляє про будь-який із наведених нижче симптомів під час збирання, підмітальний циліндр потребує негайного відновлення або заміни:

1. Повільна розгортка леза або затримка циклу: якщо лезо котка вагається в точці переходу бункера за нормальних обертів двигуна, масло під високим тиском обходить внутрішні поршневі ущільнення.
2. Зовнішнє капання масла в зоні бункера: видиме гідравлічне стікання штока вказує на те, що частинки абразивного сміття порізали хромовану поверхню або порізали первинне ущільнення штока.
3. Нерівномірне відстеження леза ущільнювача: якщо одна сторона леза підмітальної лопаті випереджає іншу більш ніж на дюйм, внутрішня теча циліндра або овальність втулки монтажного штифта спричиняє механічне заклинювання.
4. Вибоїни та подряпини на поверхні стрижня: у прибережних регіонах або в регіонах з видаленням льоду взимку дорожня сіль ушкоджує мікротріщини стандартного хрому. HCIC пропонує рідке азотування QPQ на **Гідравлічному циліндрі підмітального пакувальника L-HYC00823 для сміттєвозів із заднім навантажувачем**, щоб забезпечити понад 500 годин захисту від сольових бризок ASTM B117 без відшарування.

---

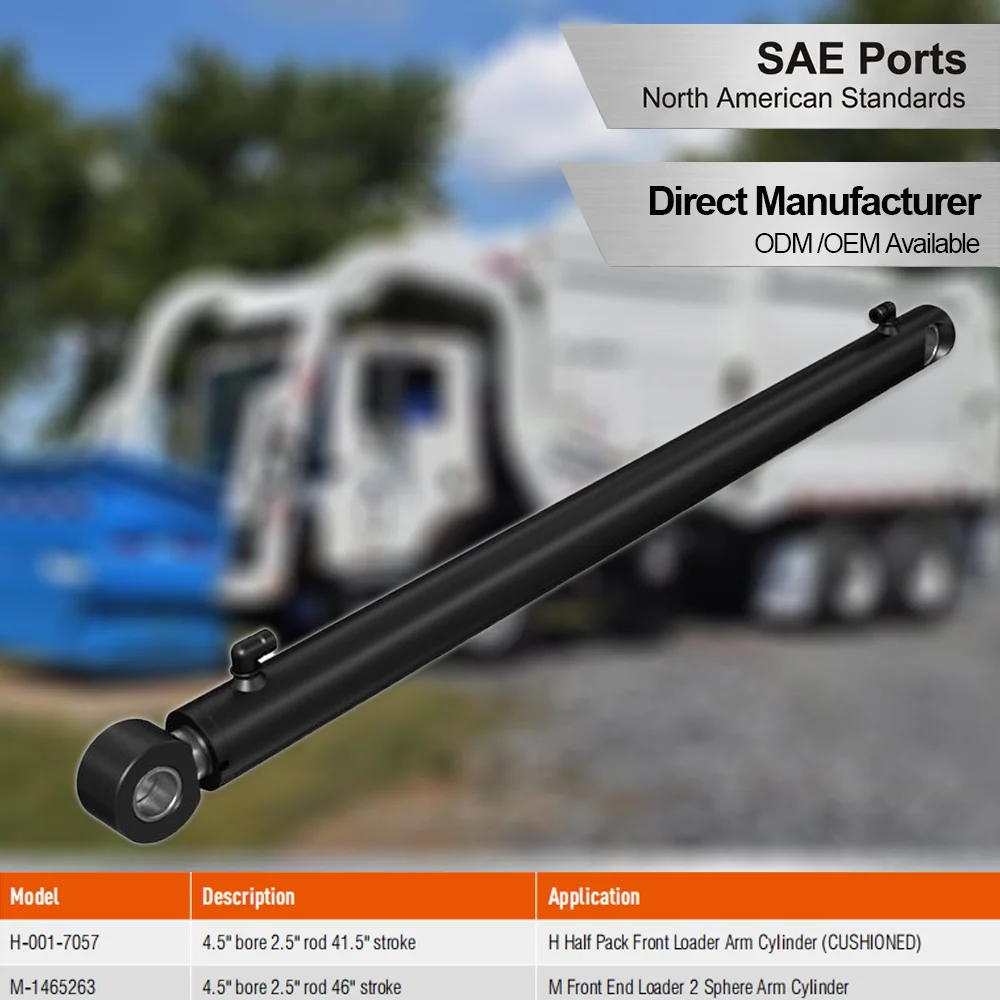

IV. Технічне порівняння: L-HYC00823 із аналогічними моделями заднього навантажувача

---

V. Поширені запитання:

---

VI. ⭐⭐⭐Технічна відмова від відповідальності та технічний розмір

Дані про розміри та робочі параметри ходу взяті з офіційної технічної документації HCIC. Конфігурації портів, допуски монтажних штифтів і конкретні інтеграції клапанів слід підтвердити з інженерним представником HCIC до остаточного виробництва.*

---

VII. Отримайте свої циліндри L-HYC00823 від HCIC

HCIC виробляє прецизійні гідравлічні циліндри та силові агрегати для комерційних парків сміття та кузовів вантажівок по всьому світу.
