Ознайомтеся з каталогом розмірів силового підйомника моделі 520 і перевірте простір рами, монтажну геометрію та робочий зазор перед проектом із причепом-самоскидом.

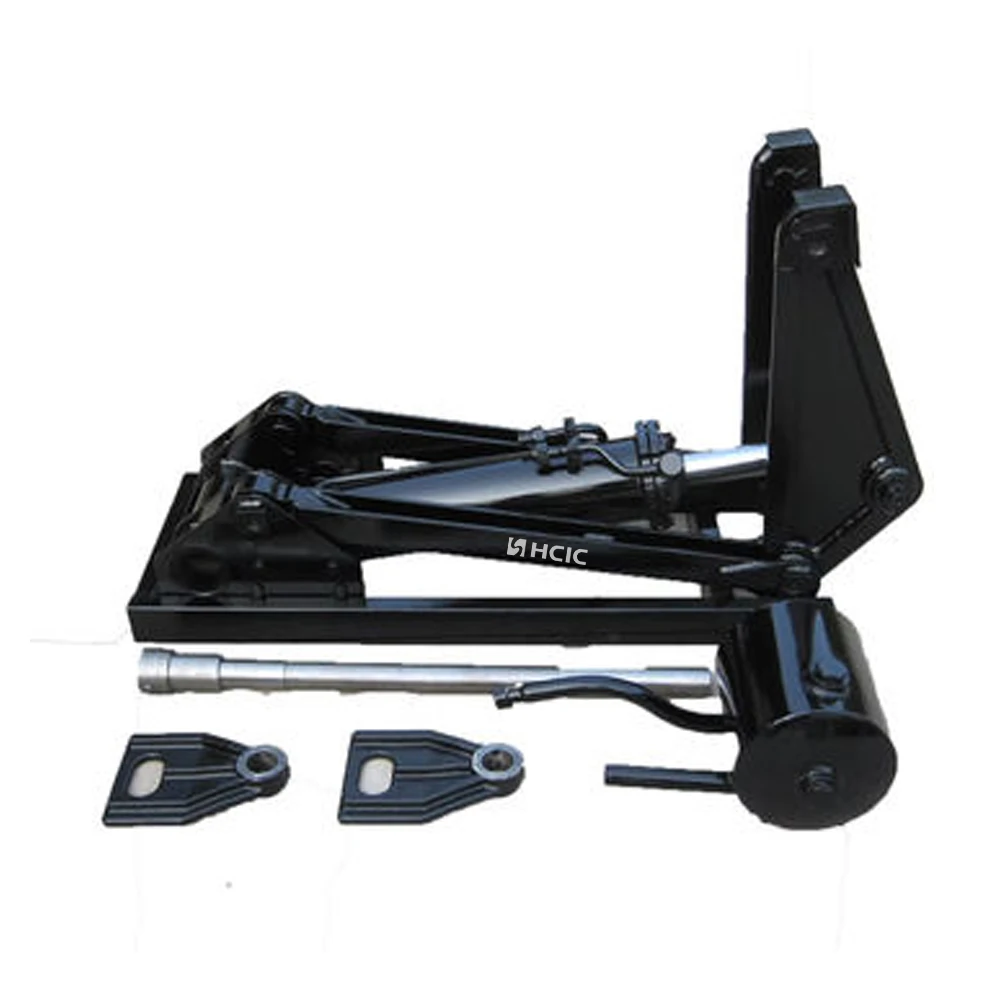

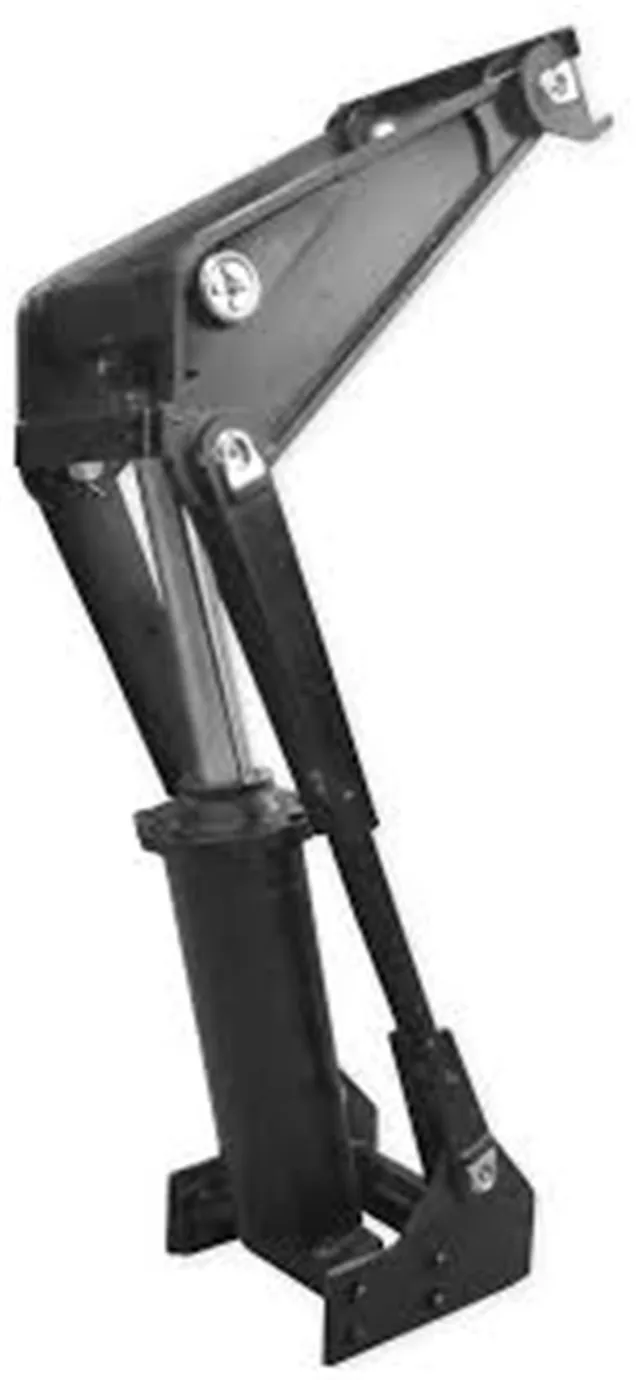

Силовий підйомник моделі 520 — це компактний підйомний компонент, перерахований у каталозі American Power Hoists, що постачається. Для виробника самоскидів або покупця заміни першим питанням є не просто те, чи може підйомник піднімати. Це залежить від того, чи підходить підйомник для доступного простору рами, розташування шарніра та траєкторії руху.
Сторінка моделі 520 містить посилання на сім розмірів, від A до G. Ці розміри дають інженерну відправну точку для перевірки монтажної оболонки до завершення конструкції причепа, гідравлічної схеми та монтажних деталей.
| Параметр | Каталожна вартість |
|---|---|
| Модель | 520 |
| Категорія товару | Силовий підйомник |
| Розмір А | 24.00 в |
| Розмір B | 28,25 дюйма |
| Розмір C | 19,25 дюйма |
| Розмір D | 5,00 дюймів |
| Розмір E | 47,63 дюйма |
| Розмір F | 16,25 дюймів |
| Розмір G | 11,75 дюймів |
Ці значення взято зі сторінки каталогу моделі 520. Оригінальний креслення та фактичні розміри причепа замовника слід перевірити перед затвердженням виробництва.
Підйомна система причепа-самоскида рухається під змінним кутом. Доступний простір, коли кузов закрито, не обов’язково збігається з простором, доступним під час підйому. Підйомник повинен знаходитися всередині рами, правильно з’єднуватися з опорною конструкцією та залишатися осторонь від рухомого тіла протягом усього циклу.
З цієї причини силовий підйомник моделі 520 слід переглядати як частину повного підйомного пристрою, а не як ізольований компонент. Кузов причепа, задня петля, передня монтажна конструкція та гідравлічні з’єднання впливають на остаточне встановлення.
Розміри A, B і C корисні для порівняння підйомника з наявним простором між рамою причепа та самоскидним кузовом. Спочатку виміряйте причіп у його закритому положенні, а потім перевірте шлях руху, коли кузов починає перекидатися.
Лише статичне вимірювання може пропустити перешкоди з поперечними балками, кронштейнами, шлангами або нижньою частиною кузова. Для найбезпечнішого огляду використовується креслення з розмірами або фотографії з позначеними ключовими відстанями.
Посилання D, F і G допомагають покупцеві порівняти підйомник із запланованими опорними плитами, розташуванням штифтів і посиленням рами. Ці значення не слід використовувати для відтворення повної монтажної конструкції без оригінального креслення та проектних розмірів.
Монтажна конструкція повинна передавати реакцію підйому на раму причепа. Товщина кронштейна, вирівнювання штифтів і дизайн зварного шва вимагають окремого інженерного аналізу.
У каталозі розмір E вказано як 47,63 дюйма для моделі 520. Цей розмір важливий, коли причіп має обмежену довжину встановлення або коли підйомник повинен бути розташований навколо наявних елементів рами.
Перевірте цей розмір разом із положенням закритого кузова, розташуванням петель і простором для доступу до обслуговування. Залиште місце для огляду та роботи з гідравлічним підключенням, а не проектуйте установку навколо вимірювання, яке не залишає практичного доступу.
Силовий підйомник моделі 520 підходить для обговорень підйомної системи самоскидів, де покупцеві потрібні певні посилання в каталозі та база розмірів для перевірки придатності. Його можна розглядати для виготовлення причепів OEM, проектів заміни та перепроектування системи за умови підтвердження повної механічної та гідравлічної компоновки.
На сторінці каталогу моделі 520, що надається, наведено посилання на розміри, але не надано перевірену продуктивність, значення робочого тиску, термін служби чи сертифікацію для цієї моделі. Ці деталі мають бути підтверджені для фактичного проекту, а не виводитися з номера моделі.
Корисний запит щодо електропідйомника моделі 520 має містити:
- Тип причепа та розміри кузова
- Доступний простір між рамою та корпусом
- Розташування задніх петель і передні точки кріплення
- Розміри центрів і кронштейнів
- Закрите та робоче положення кузова відвалу
- Наявний насос, клапани, шланги та елементи керування, якщо це заміна
- Фотографії або креслення з розмірами поточної установки
- Необхідна послідовність підйому та робоче середовище
Ця інформація дозволяє постачальнику обговорювати придатність, не здогадуючись про приховані конструктивні деталі.
Електропідйомник моделі 520 слід обирати шляхом перевірки комплектації, а не лише підбору номера моделі. Його розміри в каталозі, зокрема розмір E 47,63 дюйма, розмір A 24,00 дюйма та розмір G 11,75 дюйма, є корисною відправною точкою для перевірки встановлення самоскида.
Щоб отримати точну пропозицію, надішліть креслення причепа, монтажні розміри та наявну гідравлічну інформацію до HCIC. Остаточне рішення має ґрунтуватися на повній конструкції підйому та останньому технічному кресленні.
HCIC розробляє та виробляє гідравлічні циліндри та силові агрегати для автомобільного та промислового застосування. Для проекту моделі 520 HCIC може переглянути доступну інформацію про встановлення та визначити технічні деталі, необхідні для пропозиції OEM або заміни.
