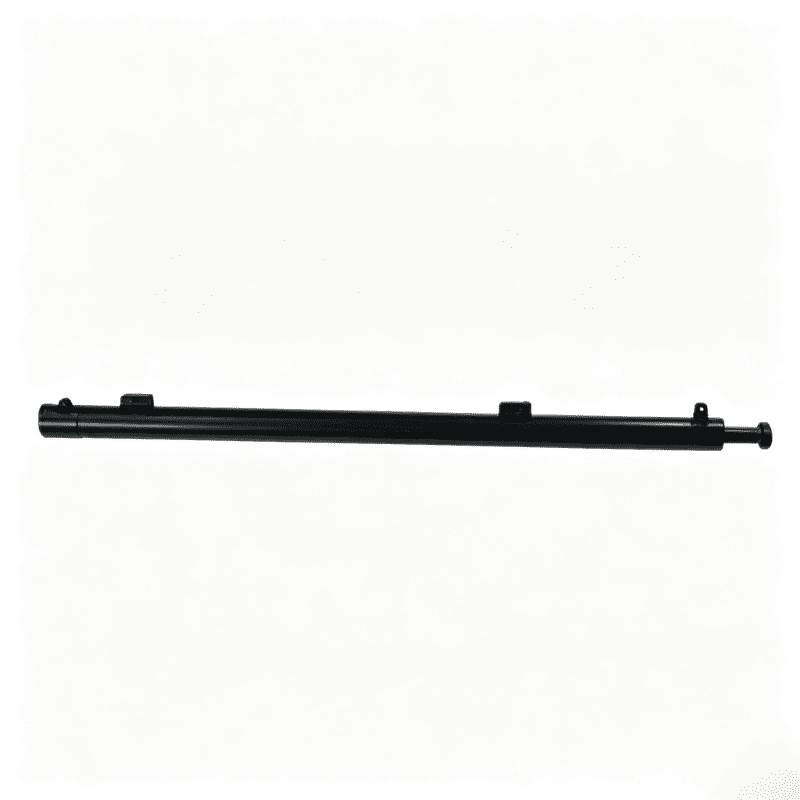

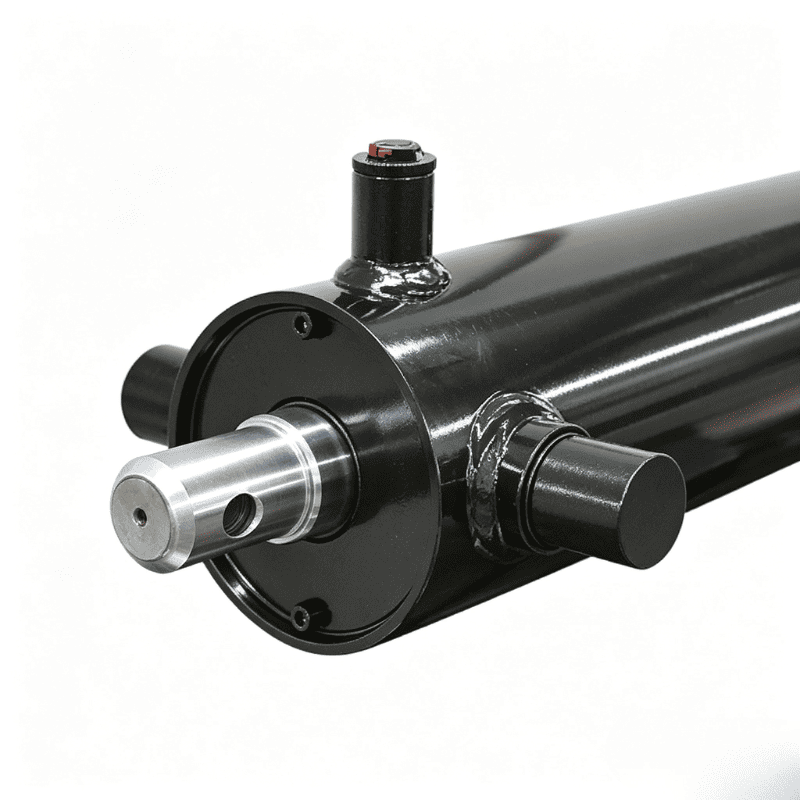

Гідравлічний циліндр системи брезенту HR4752 має 2-дюймовий отвір, 1,25-дюймовий стрижень і 36-дюймовий хід для підйому платформи на системах кришки вантажівок і причепів.
Bore:
2 дюймиRod diameter:
1,25 дюймаStroke:
36 дюймівГідравлічний циліндр HR4752 для брезентових систем — це циліндр, зазначений у каталозі для підйому на порталі. У каталозі HCIC-2026 модель ідентифікується з діаметром отвору 2 дюйми, штоком 1,25 дюйма та ходом 36 дюймів. Його перераховане застосування - це циліндр підйому порталу, який використовується в гідравлічній системі брезенту.
Циліндр брезентової системи не вибирається одним ходом. Він працює з порталом, геометрією плеча, матеріалом покриття, точками кріплення та гідравлічним керуванням. Циліндр повинен забезпечувати необхідний рух, одночасно відповідаючи доступному простору та уникаючи перешкод для рами брезенту під час висування та втягування.
| Параметр | Каталожна вартість |
|---|---|
| Модель | HR4752 |
| Категорія товару | Гідроциліндр брезентової системи |
| свердловина | 2 дюйми |
| Діаметр стержня | 1,25 дюйма |
| Інсульт | 36 дюймів |
| Додаток каталогу | Портальний підйомний циліндр |
| Джерело | Каталог HCIC-2026, с. 8 |
Таблиця містить значення, що стосуються конкретної моделі, видимі в каталозі. Сторінка каталогу не надає конкретних моделей робочого тиску, ваги, закритої довжини або вимог до потоку для HR4752, тому ці значення тут не придумані.

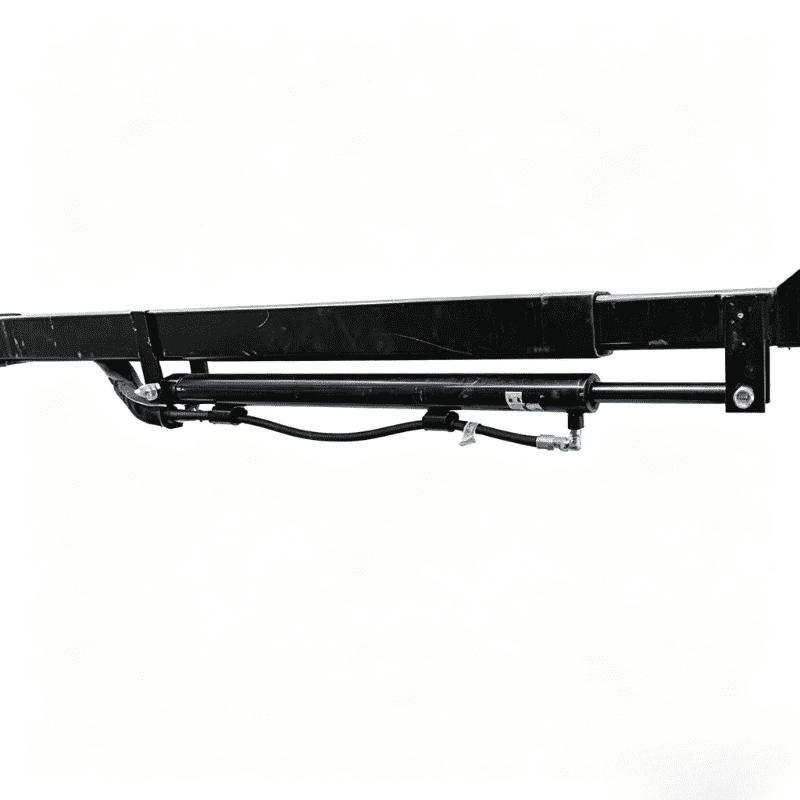

HR4752 використовується як привід у механізмі брезентової системи. Гідравлічний циліндр перетворює тиск і потік у лінійний рух. Цей рух потім передається через портал або структуру рукоятки, щоб підняти, розташувати або перемістити систему кришки, залежно від розташування машини.
36-дюймовий хід визначає лінійний хід циліндра. Фактичний рух брезенту залежить від коефіцієнта зв’язку, положень повороту та геометрії порталу. Циліндр з правильним ходом все ще може бути непридатним, якщо його центри кріплення або кут руху не відповідають наявній рамі.
2-дюймовий отвір і 1,25-дюймовий стержень важливі для відповідності системи. Діаметр отвору залежить від доступної площі тиску, тоді як діаметр стрижня впливає на площу збоку стрижня, механічну напрямну та геометрію з’єднання. Остаточні розрахунки сили та швидкості вимагають даних фактичного гідравлічного тиску та витрати з контуру машини.
У каталозі HR4752 позиціонується як портальний підйомний циліндр. Це дає виробнику комплектного обладнання або покупцеві заміни більш чітку відправну точку, ніж загальний опис циліндра, але остаточне схвалення все ще залежить від фактичного вузла порталу та брезенту.
36-дюймовий хід забезпечує значний діапазон лінійного переміщення приводу брезенту. Установник повинен відобразити цей хід у піднятому та опущеному положеннях порталу, перевіряючи обидва кінцеві положення та повний шлях між ними.
Розміри отвору та штока забезпечують розмірну основу для заміни циліндра та перегляду гідравлічної сили. Їх слід перевіряти з монтажними штифтами, кронштейнами, шланговими з’єднаннями та наявним зазором, а не розглядати їх як окремі номери.
Номер моделі HR4752 і опис застосування можуть допомогти командам технічного обслуговування визначити передбачуване сімейство деталей. Для надійної заміни надішліть фотографії, монтажні розміри, вимоги до ходу та деталі схеми, щоб циліндр можна було порівняти з існуючою системою.
Перш ніж замовляти HR4752, перегляньте наступні моменти:
Не слід змушувати циліндр, щоб компенсувати вигнутий портал, пошкоджену опору або неправильний кут встановлення. Якщо механізм не вирівняний, заміна лише приводу може не вирішити проблему роботи.

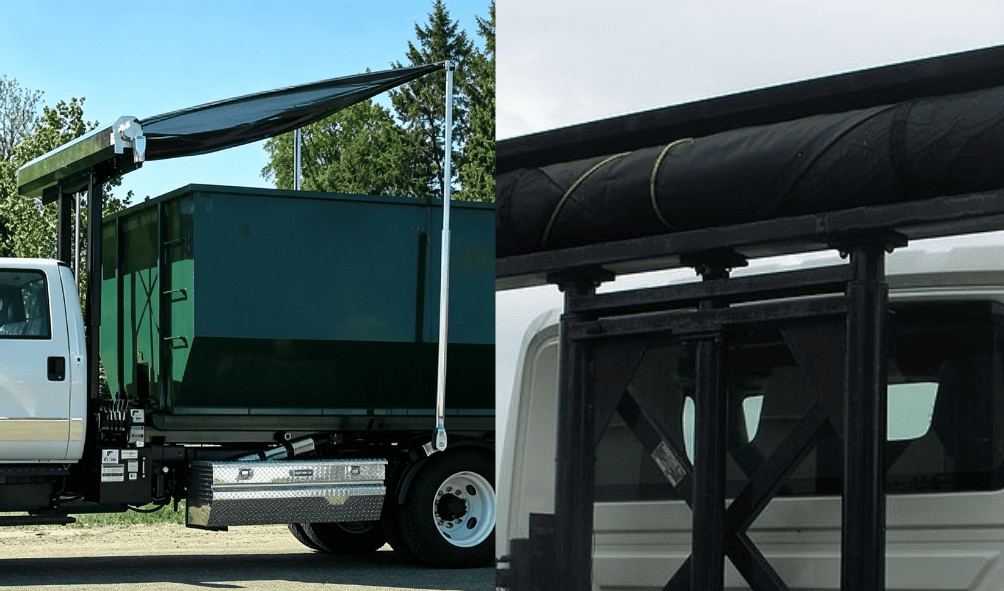

Гідравлічний циліндр HR4752 для систем брезенту призначений для систем брезенту та систем підйому на порталі, визначених у каталозі HCIC. Ці системи зазвичай використовуються на обладнанні для вантажівок і причепів, яке потребує механізму руху кришки, але фактичний тип обладнання, компонування рами та механізм брезенту повинні бути підтверджені для кожного проекту.
У статті не стверджується, що HR4752 підходить для кожної системи брезенту або кожної моделі вантажівки. Правильний циліндр залежить від геометрії кріплення машини, вимог до руху, гідравлічного контуру та доступного простору.
Для перегляду проекту HR4752 підготуйте:
Якщо циліндр замінюється після несправності, додайте фотографії точок кріплення, поверхні штока, стовбура, штифтів та навколишньої конструкції. Це допомагає відокремити питання ідентифікації циліндра від ширшої проблеми механізму.
HR4752 — це спеціалізований привід із брезентовою системою з чіткою ідентичністю каталогу: портальний підйомний циліндр із 2-дюймовим отвором, 1,25-дюймовим штоком і 36-дюймовим ходом. Ці значення підтримують початкову заміну або перевірку виробником комплектного обладнання, але вони не замінюють перевірку монтажної геометрії, зв’язку, прокладання шлангів і гідравлічного керування.
Надішліть HCIC інформацію про наявні циліндри та креслення брезентової системи, щоб підтвердити, чи відповідає гідравлічний циліндр HR4752 для брезентових систем фактичній машині. Огляд циліндра разом із порталом є безпечнішим шляхом до надійного рішення щодо заміни.
HCIC виробляє гідравлічні циліндри, гідравлічні силові агрегати та гідравлічні системи для транспортних засобів, причепів і промислового застосування. Технічна придатність повинна бути підтверджена фактичною конструкцією обладнання та умовами експлуатації.
