Гідроциліндр для комбайна

1. Визначення продукту та сценарії застосування

1.1 Визначення продукту

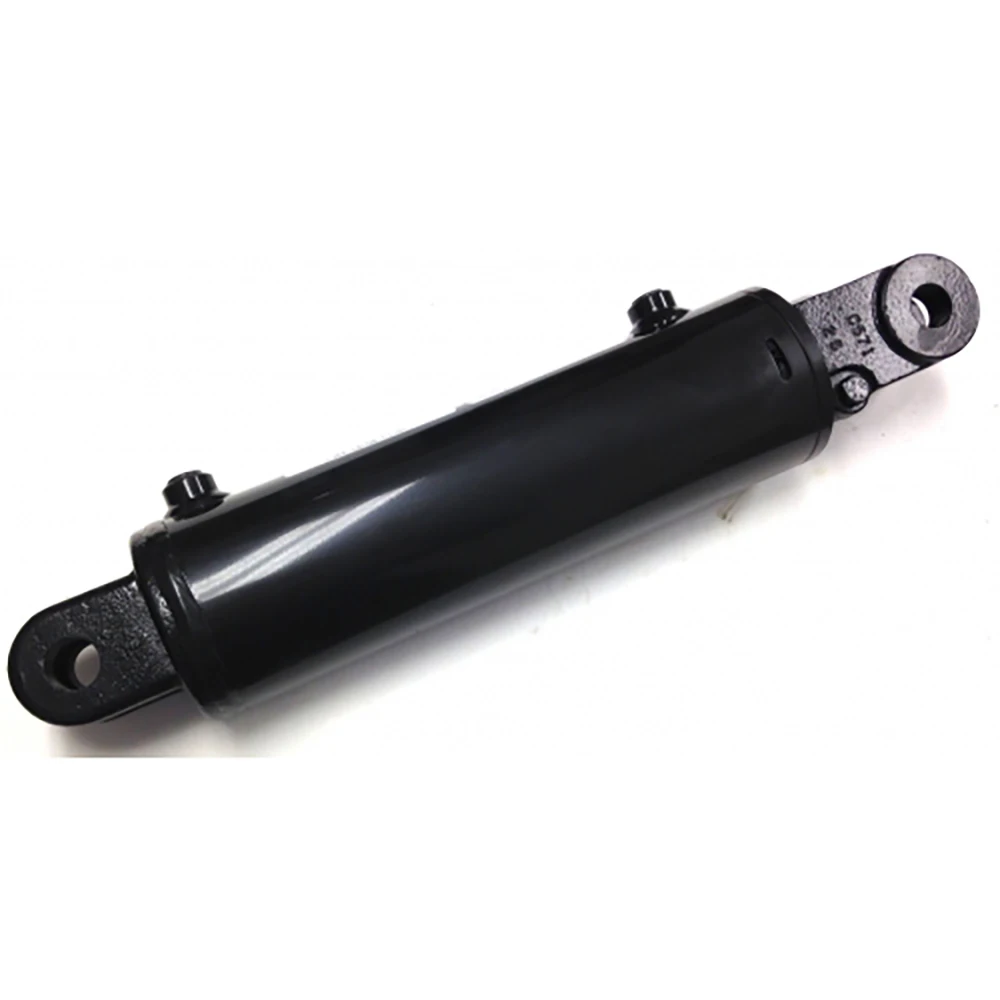

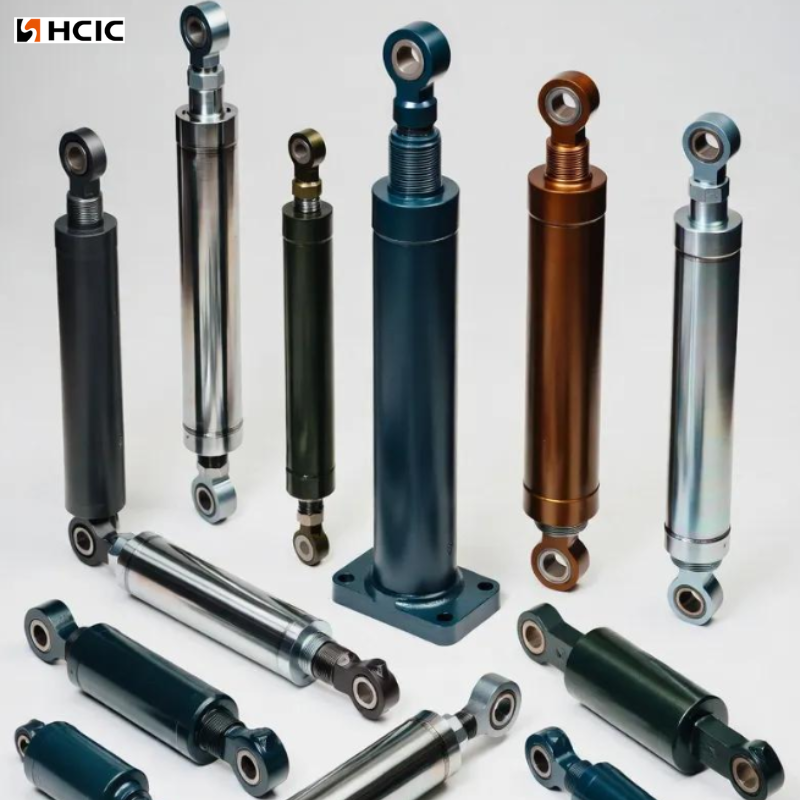

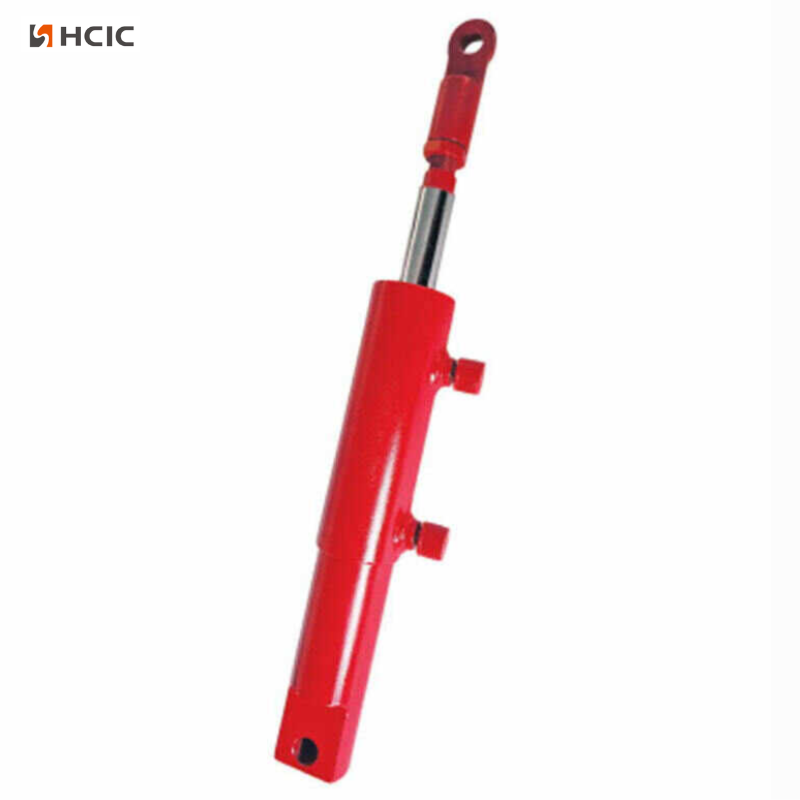

Ми виготовляємо спеціалізовані гідравлічні циліндри для всіх типів збиральних машин, включаючи зернозбиральні комбайни, комбайни для збирання кукурудзи та рису. Ці компоненти перетворюють гідравлічну потужність у прямолінійний рух і достатньо міцні, щоб справлятися з важкими умовами роботи на фермах. Він перетворює гідравлічний тиск у лінійну механічну силу для приводу критичних рухомих частин комбайна.

На відміну від промислових циліндрів загального призначення, він розроблений для високої вібрації, сильного пилу, бруду, різких коливань температури та тривалої безперервної роботи на сільськогосподарських полях. Основні характеристики: стабільний рух на низькій швидкості, міцна стійкість до ударів, надійне ущільнення та довгий термін служби.

1.2 Сценарії застосування

Цей гідравлічний циліндр ідеально підходить до основних моделей комбайнів для великих комерційних ферм у Північній Америці, Європі, Австралії та Південно-Східній Азії, адаптуючись до локальних операцій механізованого збирання врожаю на великих площах:

Типові позиції:

• Циліндр підйому жатки:Застосовується для збирання зернових на великих рівнинних фермах у США, Канаді та Австралії. Він гнучко регулює висоту зрізу для адаптації до нерівності поля та різної висоти росту культур, зменшуючи втрати зерна під час великомасштабного безперервного збирання.
• Циліндр регулювання мотовила:Підходить для європейських сценаріїв збирання пшениці та ячменю, оптимізуючи кут подачі культури для усунення блокування подачі, спричиненого щільним посівом культур на закордонних високоврожайних сільськогосподарських угіддях.
• Розвантажувальний циліндр зернового бункера:Розроблено для комбайнів великої місткості, які використовуються на американських кукурудзяних і соєвих фермах, підтримуючи часті високошвидкісні операції розвантаження для підвищення загальної ефективності збору врожаю на великих сільськогосподарських угіддях.
• Циліндр регулювання зазору обмолоту:Адаптація до диверсифікованого збирання врожаю в європейських зонах змішаного посіву, регулюючи зазор для обмолоту пшениці, рису, кукурудзи та сої, щоб задовольнити місцеві потреби збирання врожаю в сівозміні.
• Циліндр вирівнювання шасі:Широко використовується на горбистих сільськогосподарських угіддях у Південній Європі та Південно-Східній Азії, зберігаючи стабільність комбайнів на похилих полях і забезпечуючи нормальну роботу на складній заморській місцевості.

2. Параметри технічної специфікації

2.1 Таблиця параметрів

3. Матеріал і виробничий процес

3.1 Основні матеріали

• Стовбур циліндра: безшовна сталева труба 27SiMn або 45# (GB/T 8713-2018). Висока міцність на розрив, хороша зварюваність, стійкість до тиску до 40 МПа.
• Поршневий шток: середньовуглецева легована сталь 45Cr / 40Cr.
• o Загартований + відпущений (HRC 28–34) для міцності та ударостійкості.
• oПоверхневе тверде хромування (25–30 мкм), HV ≥800, антикорозійне, протизносне, грязьостійке.
• Поршень і направляюча втулка: Чавун + ковкий чавун, зносостійкий, добре підходить з ущільненнями.
• Набір ущільнень: імпортні композитні ущільнення: основне ущільнення FKM + пилове ущільнення HNBR + кільце зносу PTFE. Витримує високу температуру, каламутну воду та часті зворотно-поступальні рухи.

3.2 Ключові процеси

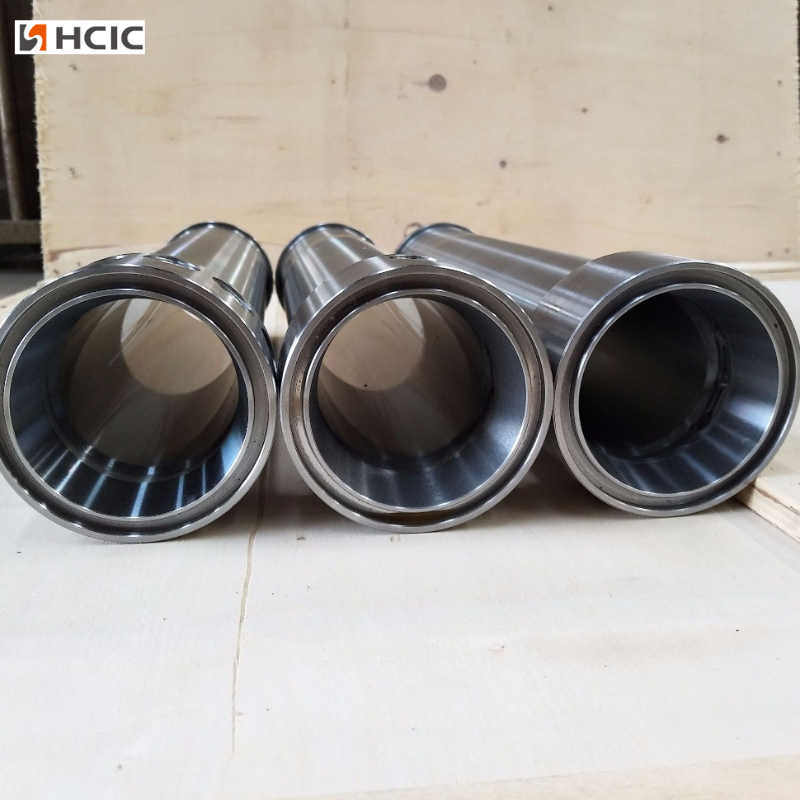

1. Внутрішнє хонінгування стовбура:Точне хонінгування до Ra ≤0,4 мкм, дзеркальна поверхня, низьке тертя, відсутність витоку масла, довгий термін служби ущільнення.

2. Шліфування стрижня та жорстке хромування:Шліфування з ЧПУ забезпечує прямолінійність ≤0,1 мм/м; автоматична лінія хромування для рівномірної товщини та адгезії.

3.Зварювання:Зварювання з повним проплавленням CO₂ на торцевих заглушках і вирізах; неруйнівний контроль (UT/MT) для критичних зварних швів.

4. Збірка та тестування:

• Монтаж чистої кімнати, щоб уникнути потрапляння пилу
• 100% випробування тиском: 31,5 МПа утримуйте тиск протягом 3–5 хвилин, відсутність витоку, відсутність остаточної деформації.

5. Обробка поверхні:Дробеструйна обробка + двокомпонентна антикорозійна фарба, стійкість до соляного бризки ≥500 годин, підходить для тривалого використання на відкритому повітрі.

4. Приклади застосування в галузі

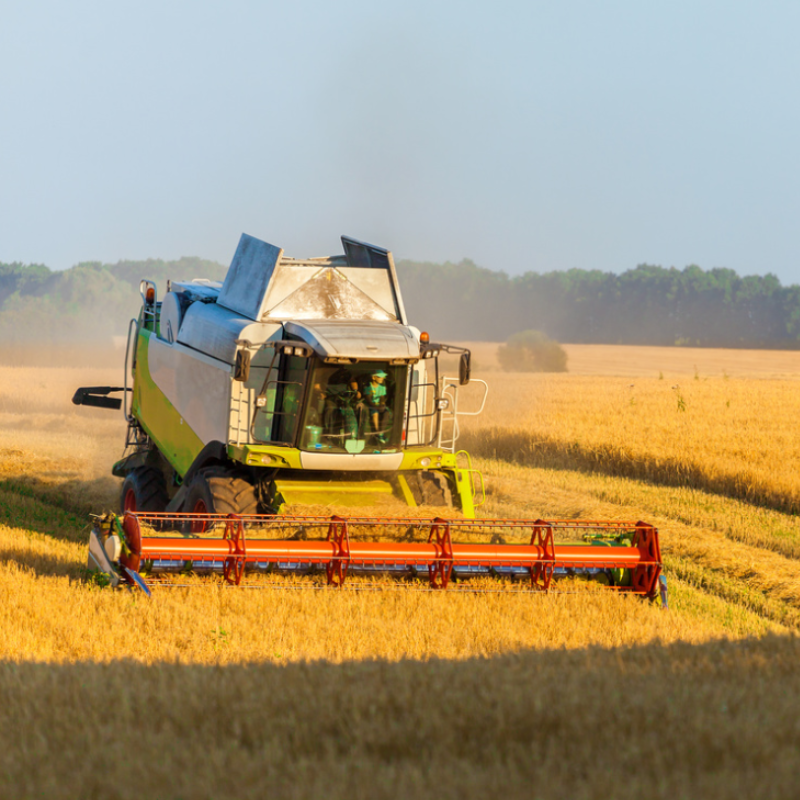

Випадок 1 – Зернозбиральний комбайн для пшениці/рису

• Циліндр: 50/25-250 мм подвійної дії для підйому жатки; 63/32-400 мм для розвантаження зернового бункера.
• Умови роботи: 12–14 годин/добу безперервна робота під час збирання врожаю; температура навколишнього середовища 35–40 ℃, сильний пил, іноді каламутна вода.
• Продуктивність: Стабільний підйом, відсутність застряг; швидкість витоку <0,5% за 1000 годин; ефективно знижує втрати врожаю до ≤2%.

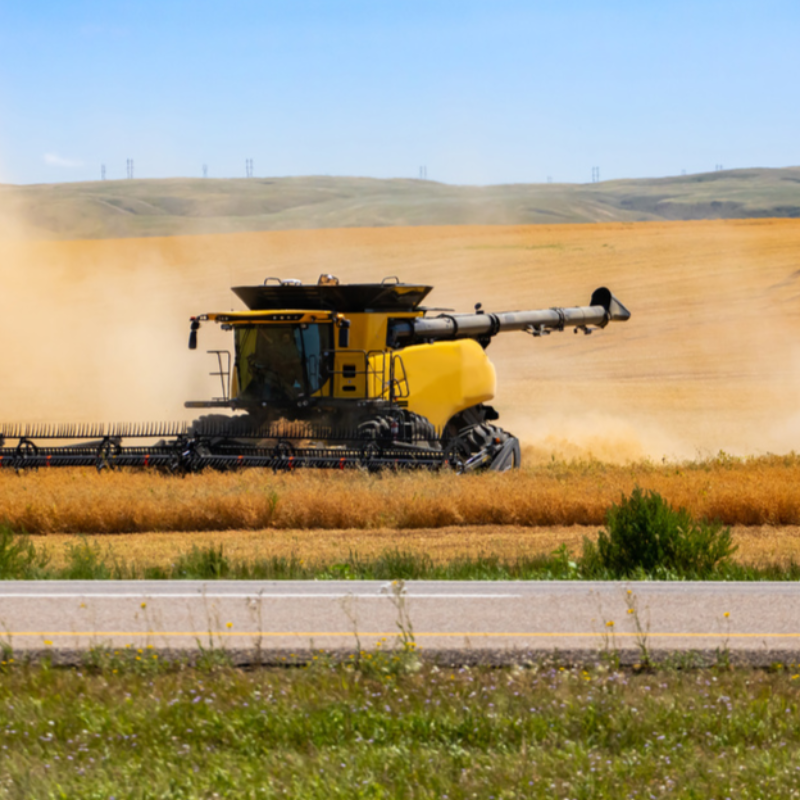

Випадок 2 – Кукурудзозбиральний комбайн

• Циліндр: 63/32-320 мм для підйому жатки; 50/25-200 мм для механізму розвантаження вуха.
• Умови роботи: часті удари, сильна вібрація, запорошене сміття стебла кукурудзи, температура до -15 ℃ ранньою весною.
• Продуктивність: витримує ударне навантаження, що в 2–3 рази перевищує номінальний тиск; продуктивність на низькому старті хороша; термін служби досягає 3500-4500 годин при нормальному обслуговуванні.

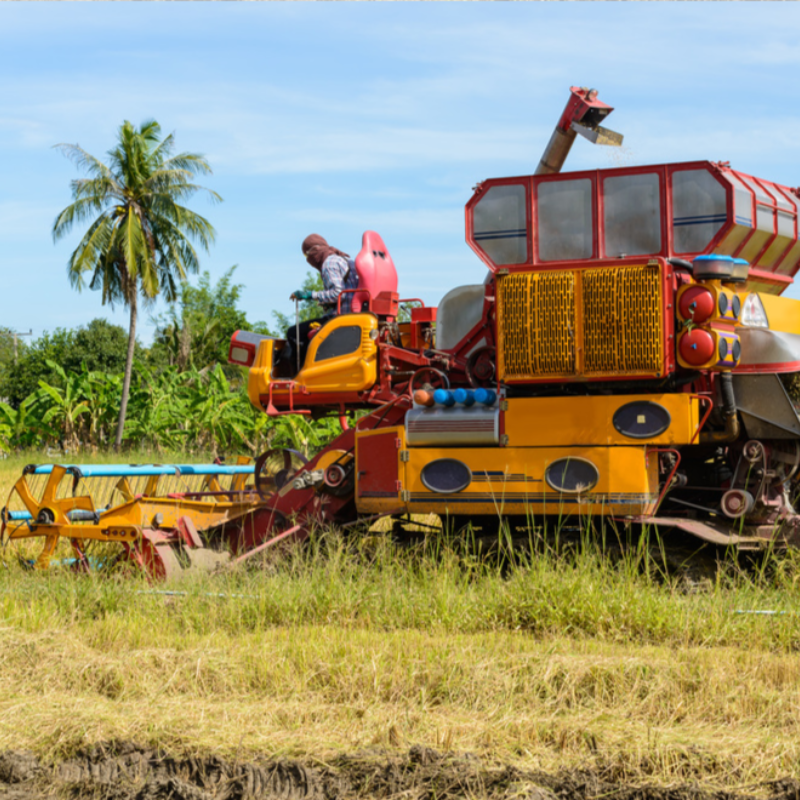

Випадок 3 – малий комбайн на схилі пагорба

• Циліндр: 40/20-150 мм компактний циліндр подвійної дії для вирівнювання кузова та контролю жатки.
• Робочий стан: Вузьке поле, часті повороти, брудні дороги, висока вологість цілий рік.
• Продуктивність: Компактний розмір, гнучка дія; хороше ущільнення у вологому/каламутному середовищі; легке обслуговування на місці.

5. FAQ

（1）П: Чи підходить цей гідравлічний циліндр для всіх марок комбайнів?

A: Стандартні моделі підходять для більшості основних комбайнів. Ми також підтримуємо індивідуальні розміри та монтажні розміри для спеціального обладнання.

（2）П: Скільки триває термін служби за нормального використання?

A: За стандартних умов роботи нормальний термін служби може досягати більше 2000 робочих годин. Регулярна заміна масла та очищення може ще більше продовжити термін служби.

（3）З: Що робити, якщо під час використання стався витік масла?

A: Витік масла здебільшого спричинений старінням або пошкодженням ущільнювальних кілець. Просто замініть відповідний комплект ущільнень, не потрібно міняти весь циліндр.

（4）П: Чи може він нормально працювати взимку з низькою температурою?

A: Так. Продукт перевірено на стійкість до низьких температур в межах -20 ℃. Рекомендується використовувати низькотемпературне гідравлічне масло в холодних зонах для кращої продуктивності.
