Передній перекидний гідравлічний циліндр

FE-4TG-E169*4280 — це чотириступінчастий гідравлічний циліндр переднього перекидання, зазначений у каталозі гідравлічного перекидання HCIC для застосування з вантажопідйомністю 49 тонн. Його телескопічна конструкція поєднує в собі великий робочий діапазон із коротшим закритим пакетом, ніж зазвичай вимагається для одноступінчастого циліндра.

Модель призначена для конструкції системи самоскид із переднім перекиданням, де довжина циліндра, монтажна геометрія та навантаження транспортного засобу повинні розглядатися разом. У каталозі наведено послідовність головних отворів, тиск, установчі розміри та закриту довжину, необхідні для початкового інженерного обговорення.

---

I. Специфікації продукту

Наведені вище значення взяті з таблиці циліндрів переднього перекидання FE/FC у каталозі HCIC-2026, що додається. Посилання на вантажопідйомність є прикладним значенням каталогу, а не гарантією для кожної конфігурації вантажівки.

---

II. Чотириступенева телескопічна конструкція

FE-4TG-E169*4280 використовує чотири вкладені ступені. Послідовність отворів зменшується зі 169 мм до 115 мм у міру розширення ступенів. Таке розташування дозволяє циліндру забезпечувати довгий рух підйому, зберігаючи довжину закритої установки до 1345 мм.

Під час циклу переднього перекидання гідравлічний тиск діє на активну зону. У міру зміни послідовності етапів доступна підйомна сила та швидкість руху також змінюються. З цієї причини циліндр не слід вибирати тільки за його найбільшим отвором або за номінальною місткістю вантажівки. Вага кузова, корисне навантаження, положення шарнірів, точки кріплення та гідравлічний контур впливають на кінцевий результат системи.

---

III. Розміри встановлення мають значення

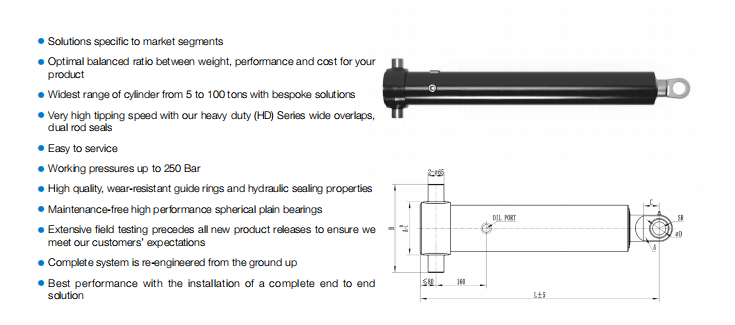

У каталозі вказані розміри A, B, C, D і дельта для FE-4TG-E169*4280. Ці розміри слід порівняти з переднім монтажним кронштейном вантажівки, шарнірним розташуванням, кліренсом рами та положенням закритого кузова.

Довжина в закритому стані 1345 мм особливо важлива, коли циліндр встановлено між шасі та переднім кузовом. Покупці також повинні перевірити повний розширений шлях, кут циліндра на початку підйому та зазор навколо кожної точки кріплення. Подібний за розмірами циліндр все ще може бути непридатним, якщо його центри штифтів або геометрія кронштейна відрізняються.

---

IV. Перегляд тиску та застосування

У каталозі для цієї моделі вказано робочий тиск 16 МПа та вантажопідйомність 49 тонн. Ці цифри необхідно переглядати разом із налаштуванням насоса, захистом клапана, витратою гідравлічного масла та конструкцією вантажівки. Їх не слід розглядати як окреме затвердження корисного навантаження.

Перш ніж вибрати FE-4TG-E169*4280, покупець повинен переконатися, що еталонна маса 49 тонн відповідає фактичному транспортному засобу та самоскидному кузову. Повна система потребує сумісних кронштейнів, штифтів, гідравлічних ліній і схеми керування, розробленої для передбаченого навантаження та руху.

---

V. Інформація про перевірку та заміну

Для запиту на заміну надішліть оригінальний ідентифікатор циліндра, фотографії точок кріплення, закриті та розширені вимірювання, розміри штифтів, інформацію про масляний порт і деталі застосування вантажівки. Якщо старий блок пошкоджений, фотографії штока, з’єднань ступенів і монтажних вушок допоможуть відокремити проблему циліндра від проблеми кронштейна чи вирівнювання.

Наступна інформація корисна для пропозиції OEM:

• Марка вантажівки, модель і передбачуваний діапазон навантаження
• Розміри переднього кузова
• Довжина закритої установки та доступний зазор
• Діаметр монтажного штиря та центральне положення
• Гідравлічний тиск і витрата насоса
• Розташування шлангів і портів
• Необхідна кількість і статус заміни

---

VI. Висновок

FE-4TG-E169*4280 — це спеціальний чотириступінчастий гідравлічний циліндр переднього перекидання з послідовністю отворів 169/158/136/115 мм, каталожним тиском 16 МПа та закритою довжиною 1345 мм. Його придатність залежить від повної системи самоскида, а не лише від номера моделі. Надішліть монтажне креслення та гідравлічні дані до HCIC для перевірки конкретного проекту.

---

VII. Про HCIC

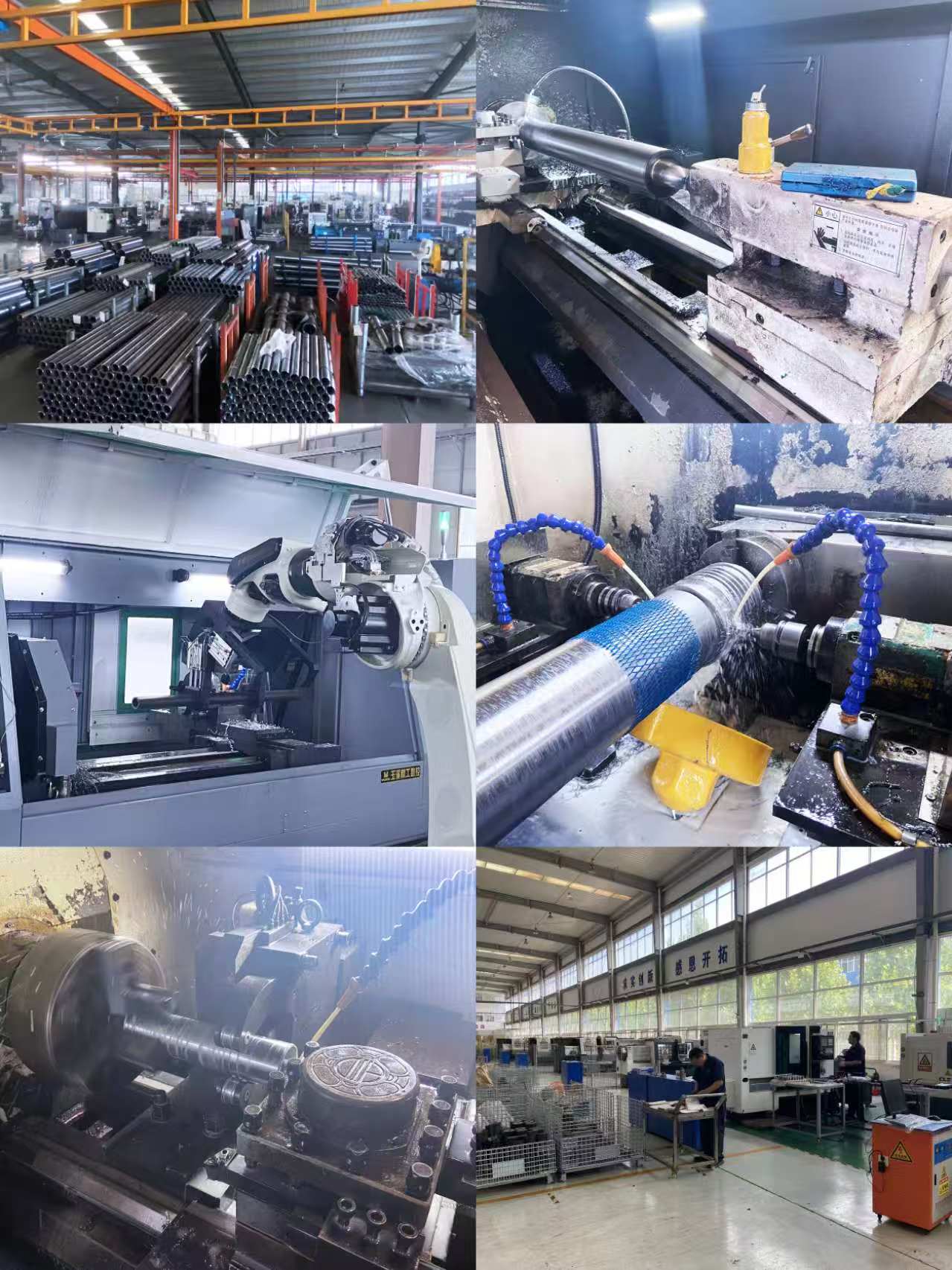

HCIC розробляє та виробляє гідравлічні циліндри та силові агрегати для автомобільного та промислового застосування. HCIC підтримує OEM-запити та запити на заміну, використовуючи креслення клієнтів, вимірювання та вимоги до застосування як основу для технічної перевірки.
