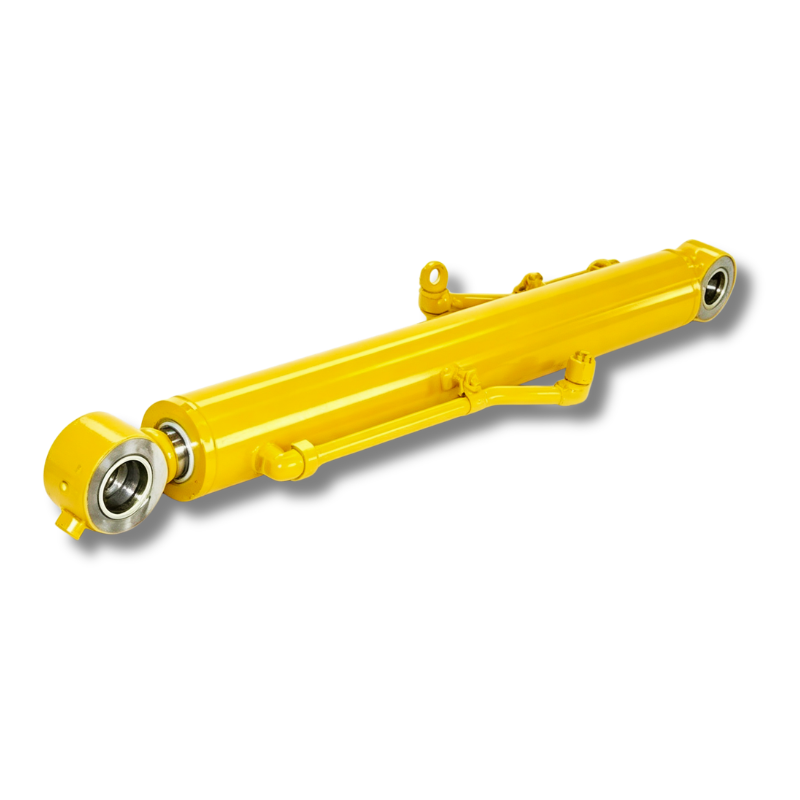

Циліндр стріли фронтального навантажувача

I. Що це за циліндр

H-001-7057 - це циліндр стріли фронтального навантажувача для сміттєвозів. Один продукт, одна робота: поверніть підйомні важелі, які висуваються вперед, візьміть смітник і підніміть його над кабіною в бункер.

Специфікація: 4,5-дюймовий отвір, 2,5-дюймовий шток, 41,5-дюймовий хід. І особливість, яка відрізняє його від звичайного циліндра, — амортизація в кінці ходу.

У каталозі це вказано для використання стріли фронтального навантажувача H Half Pack. Якщо у вашому автопарку є фронтальні навантажувачі, що складаються з напівпакетів, у цих кузовах використовується цей клас важеля.

II. Перевірені технічні характеристики

З каталогу HCIC 2026:

III. Амортизація — чому цей циліндр відрізняється

Рука фронтального навантажувача виконує інтенсивну роботу. Він розгойдує завантажений контейнер по дузі і різко зупиняється в кінці ходу. Без амортизації цей упор є механічним ударом: поршень вдаряється об торцеву кришку, вантаж кидається вперед, рама стогне, а ущільнення сприймають удар.

Робіть це кілька сотень разів на тиждень, п’ятдесят тижнів на рік, і шкода зросте:

• Розтріскування торцевої кришки від повторного удару
• Втома монтажних наконечників на шпильках
• Пошкодження ущільнення внаслідок удару поршня по сальнику
• Шум, який повідомляє водієві, що щось не так, перш ніж він поламається

М’яка конструкція змінює останні дюйми шляху. Коли поршень наближається до кінця, він входить у гільзу подушки. Затримане масло витісняється через дозуючий отвір замість того, щоб вільно витікати. Уповільнення стає контрольованим. Поршень сповільнюється, зупиняється й осідає — замість того, щоб хльокати.

Результатом є не м'якше виконання. Це складніше виконання протягом більшої кількості циклів. Менший удар за цикл означає, що циліндр, кріплення та конструкція важеля живуть довше.

Якщо ви замінюєте несправний циліндр важеля на маршрутній вантажівці з великим циклом, амортизація є правильною специфікацією, а не оновленням.

IV. Геометрія — що означає 4,5 × 2,5 × 41,5

Діаметр отвору 4,5 дюйма.Це генератор сили. Робочий тиск, що діє на область поршня, створює підйомну силу плеча. 4,5-дюймовий отвір - це клас, який обробляє стандартні житлові та комерційні контейнери для сміття.

2,5-дюймовий стрижень.Стрижень несе навантаження на стиснення, коли рука штовхає, і навантаження на розтяг, коли тягне. Діаметр 2,5 дюйма надає колоні міцність, щоб протистояти вигину під боковим навантаженням, а передні стріли навантажувача сприймають бокове навантаження, оскільки контейнер гойдається на тросах або ланцюгах.

Хід 41,5 дюйма.Відстань, яку має пройти рука від наземного положення підйому до скидання над кабіною. Штрих — це геометричне рішення — занадто короткий, і рука не може завершити дугу; занадто довго, і циліндр переміщується, і корпус заважає.

Три числа працюють разом. Змініть одну, і рух руки зміниться. Ось чому ми створюємо відповідно до специфікацій каталогу, а не «досить близько».

V. Що робота робить із цим циліндром

H-001-7057 працює на відкритому повітрі, повністю експонований. Стрижень тягнеться над кабіною під час кожного циклу, потрапляючи в бризки солі на дорозі взимку, пил і пісок зі звалищ протягом року, дощ, лід і коливання температури. Іноді помилково підібраний контейнер завдає бічного удару всьому вузлу.

Дві речі визначають, як довго це триватиме:

Стрижнева поверхня. Стрижень має бути досить твердим, щоб відводити піщинки, достатньо гладким, щоб не зношувати ущільнювач, і достатньо стійким до корозії, щоб витримати дорожню сіль. Оздоблення поверхні та якість обробки відрізняють дворічний циліндр від шестирічного.

Пакет ущільнювачів. Стрижень витрачає більшу частину свого терміну служби, що означає, що більша поверхня штока проходить через склоочисник і більше шансів затягнути забруднення назад усередину. Склоочисник, який очищає сміття до того, як він досягне ущільнення штока, не є додатковим для сміттєвоза.

Ми не зрізаємо кути на жодному.

VI. Додатки

• Житлові сміттєпроводи.Напівпакетні фронтальні навантажувачі піднімають стандартні смітники маршрут за маршрутом.
• Комерційні контейнерні маршрути.Там, де той самий ручний механізм обробляє більші комерційні контейнери.
• Заміна автопарку.Муніципальні та приватні автопарки замінюють зношені циліндри рук через періодичність відновлення.
• Перебудувати програми.Дистриб’ютори та ремонтні майстерні, які запасаються м’якою заміною напівпакетних циліндрів.

VII. Примітки до замовлення

Коли ви замовляєте H-001-7057, підтвердьте:

1. Тип кріплення — штифтове вушко, скоба або поперечна труба та діаметр штифта

2. Орієнтація порту та стандартна різьба (SAE, NPT, BSP, ORFS)

3. Ущільнювач для робочої температури, якщо він нестандартний

Ми також відповідаємо посиланням на запчастини OEM — надішліть ваші, і ми підтвердимо придатність до виробництва.

Кожна одиниця проходить випробування тиском перед укладанням в ящики. Записи випробувань поставляються разом з циліндром.

VIII. FAQ

IX. Про HCIC

Jinan Huachen Industrial Co., Ltd. Заснована 1998. Цзінань, Шаньдун, Китай. Три заводи. 300+ співробітників. 25+ інженерів. Експорт до 50+ країн.

Ми виробляємо гідравлічні циліндри для промисловості переробки відходів — циліндри переднього навантажувача, телескопічні ежекторні циліндри, пакувальні та повзунні циліндри — на нашому власному заводі з власним хонінгуванням, обробкою QPQ та випробуванням тиском.

Сертифікат ISO 9001:2015. Експортна документація обробляється на підприємстві.
