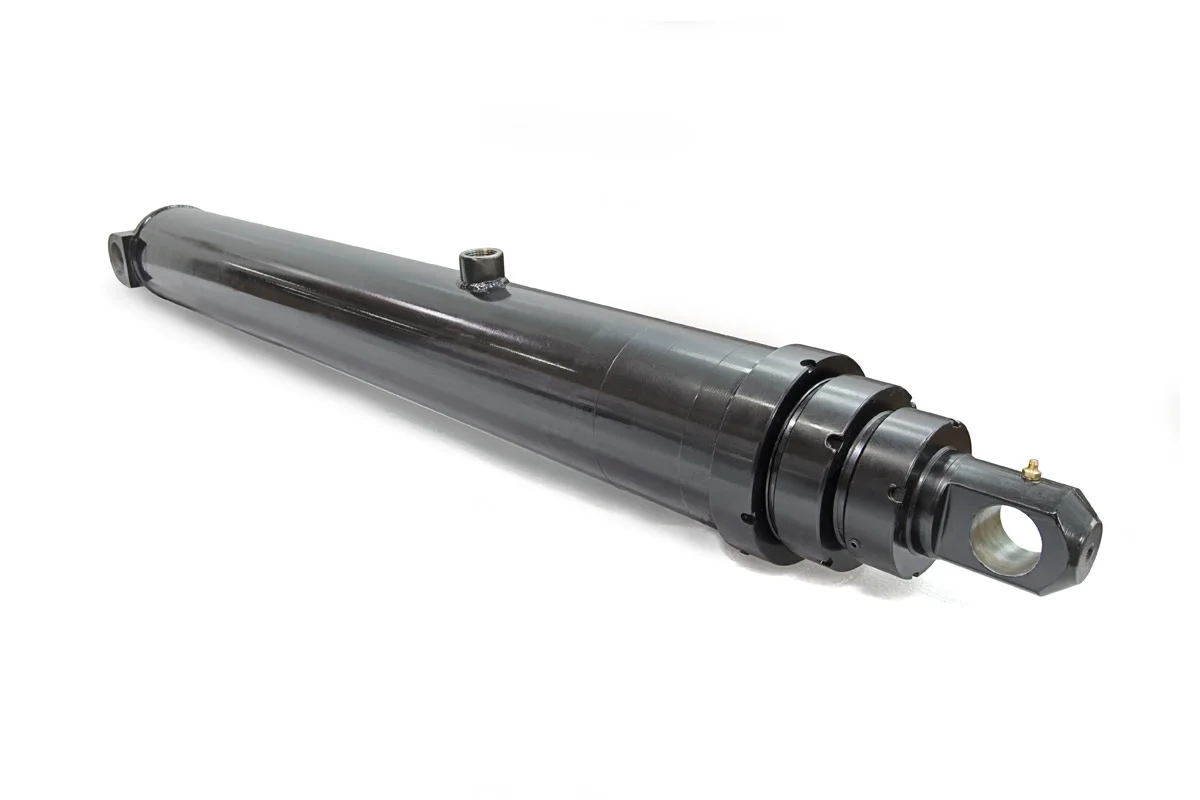

Ознайомтеся з розмірами гідравлічного циліндра 53-4592-106 з подвійною скобою, хід 106,06 дюйма, порт NPTF 3/4 дюйма та каталожну вагу 208 фунтів для OEM-обладнання з великим ходом.
Stroke:
2694 ммClosed length,:
1219 ммExtended length:
3913 ммPort:
3/4 в НПТФГідравлічний циліндр 53-4592-106 з подвійною в’язкою — це модель з довгим ходом серії 4000, зазначена в каталозі HCIC-2026. Його каталожний хід 106,06 дюймів розміщує його в дискусії про установку, відмінну від компактного приводу: машина повинна мати місце для тривалої зміни міжцентрової відстані, а кронштейни та шланги повинні залишатися під контролем протягом повного руху.
Для розробника OEM або групи технічного обслуговування корисною відправною точкою є повний рядок розмірів. Він включає хід, закриту довжину, подовжену довжину, монтажні розміри, порт, об’єм масла та вагу. Ці значення допомагають інженерам порівняти модель із існуючим циліндром або новим компонуванням машини, перш ніж запитувати пропозицію проекту.
| Пункт | Значення в дюймах | Метричне значення |
|---|---|---|
| Модель | 53-4592-106 | 53-4592-106 |
| Серія | Серія 4000 | Серія 4000 |
| Інсульт, А | 106,06 дюйма | 2694 мм |
| Закрита довжина, B | 48,00 дюймів | 1219 мм |
| Подовжена довжина, С | 154,06 дюйма | 3913 мм |
| Розмір D | 1,50 дюйма | 38 мм |
| Розмір E | 2,06 дюйма | 52 мм |
| Розмір F | 2,00 дюйма | 51 мм |
| Розмір G | 7,00 дюймів | 178 мм |
| Вимір Дж | 2,06 дюйма | 52 мм |
| Розмір К | 19.50 дюймів | 495 мм |
| Порт | 3/4 в НПТФ | 3/4 в НПТФ |
Каталог не надає універсальної гарантії тиску, навантаження чи терміну служби для 53-4592-106. Остаточний вибір вимагає перевірки реального шляху навантаження машини, гідравлічних умов і безпеки.

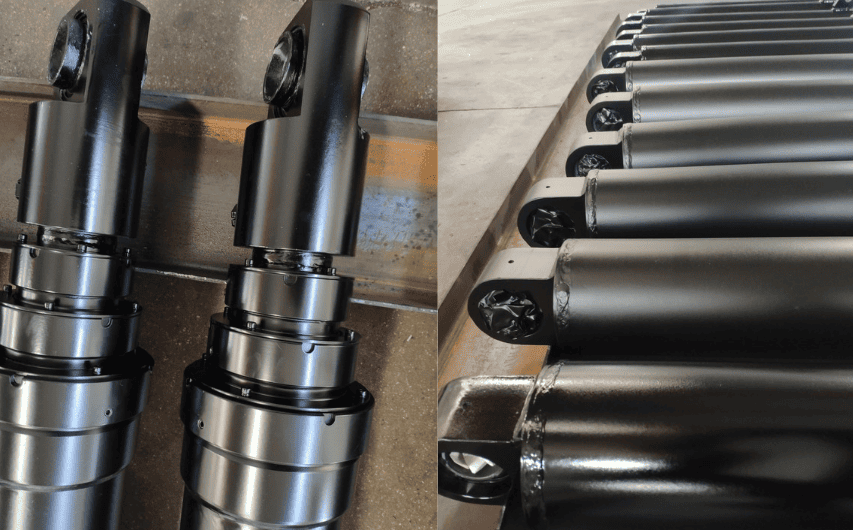

Циліндр «pin-to-pin» не працює окремо. Фіксований штифт, рухомий штифт і підключений механізм визначають рух. Для 53-4592-106 у каталозі зазначено 48,00 дюймів у закритому стані та 154,06 дюйма в розширеному. Тому машині потрібен контрольований шлях через велику зміну відстані між центром штифта.
Перед встановленням нанесіть на карту два кінцевих положення та кілька проміжних положень. Перевірте, чи циліндр залишається в межах передбаченого діапазону кутів, чи монтажні кронштейни несуть навантаження в правильному напрямку та чи залишає навколишня конструкція місце для руху корпусу, штока, штифтів і шланга.
Довгий хід також робить маршрутизацію більш важливою. Шланги повинні слідувати за рухомим вузлом, не розтягуючись, не зачіпляючись і не стираючись об раму. Сервісні групи повинні мати можливість дістатися до порту та монтажного обладнання без демонтажу непов’язаного обладнання.

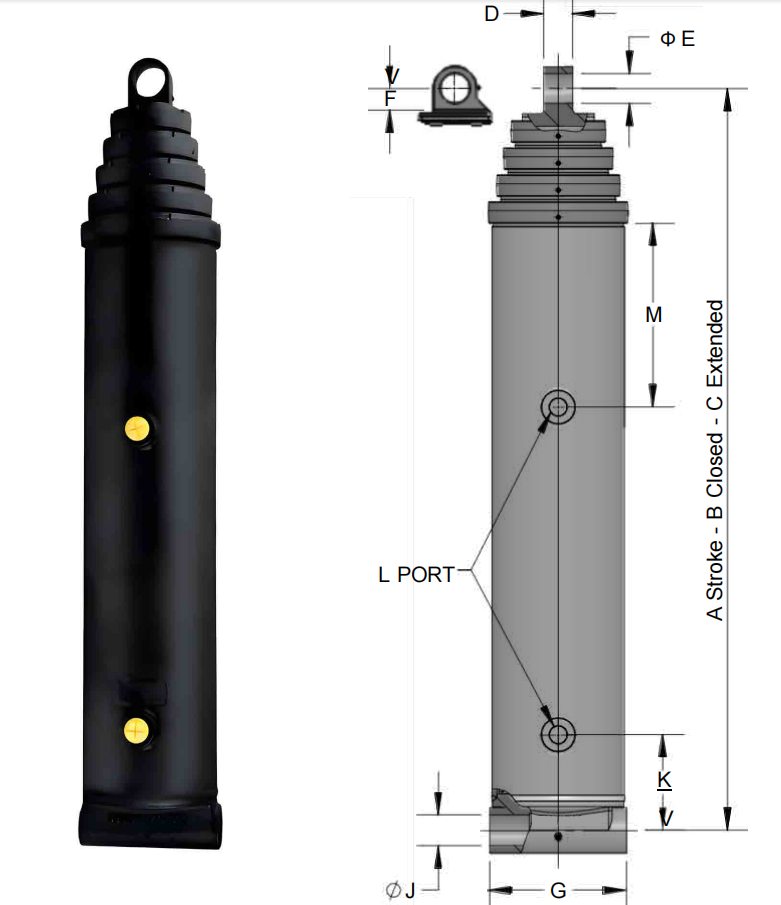

Розміри в каталозі D, E, F, G, J і K є початковою точкою розмірів для монтажу. Порівняйте їх із кресленням машини, а не припускайте, що довгий хід є єдиною вимогою до встановлення.
Порт 3/4 в NPTF має відповідати існуючій практиці гідравлічної сантехніки та монтажу. Перевірте перехідник, спосіб ущільнення, радіус вигину шланга та орієнтацію порту, перш ніж установити циліндр у обмеженому просторі.
У рядку продукту вказано 1,7 галонів заливного об’єму оливи та 6,0 галонів розширеного об’єму оливи. Гідравлічна система повинна мати достатній корисний об’єм резервуара для циліндра, шлангів, блоку клапанів і фактичного робочого положення. Ці значення каталогу не є повним розрахунком розміру водойми.
Вказана вага становить 208 фунтів. Це значення має значення під час транспортування, планування встановлення та розробки кронштейна. Забезпечте безпечний спосіб підйому та підтвердьте, що конструкція машини може підтримувати циліндр і передавати робоче навантаження через штифтові з’єднання.

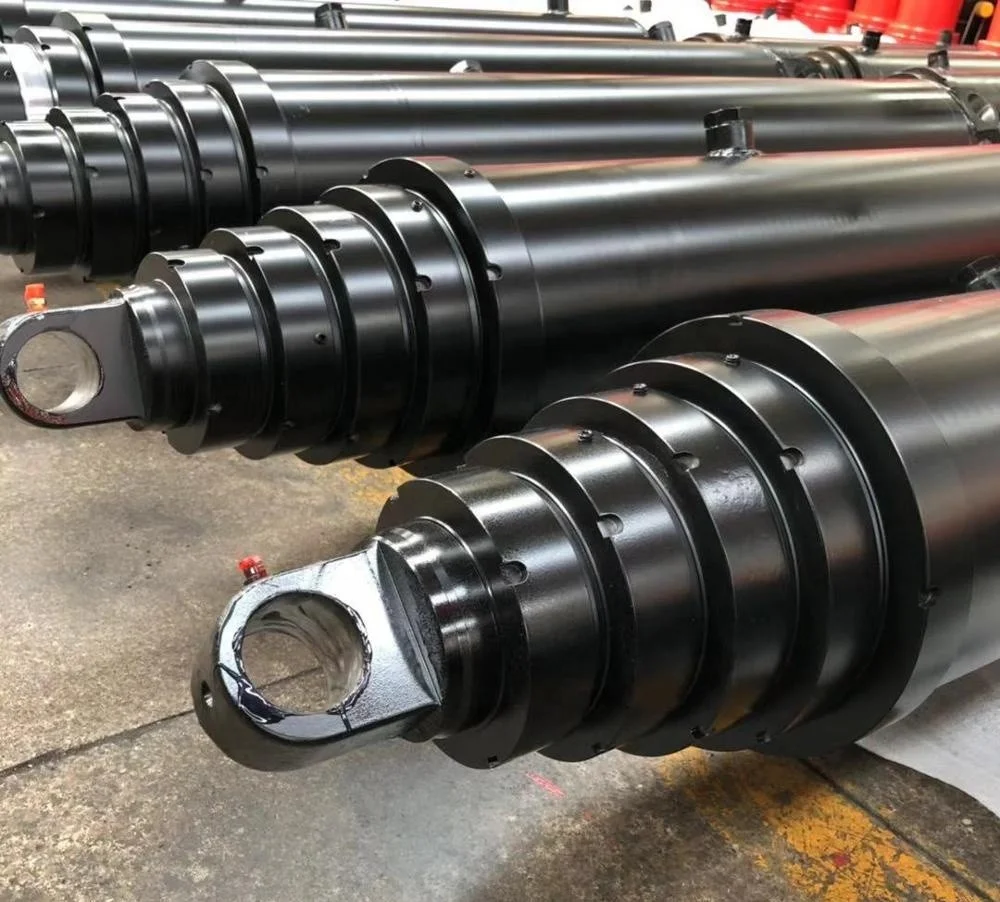

53-4592-106 можна переглянути для OEM-обладнання з великим ходом і проектів заміни, які використовують циліндр «pin-to-pin». Це кандидат для механізмів, у яких фіксована та рухома точки кріплення розташовані далеко одна від одної при повному висуненні, за умови, що геометрія машини відповідає розмірам каталогу.
Цінова пропозиція не повинна базуватися лише на номері моделі. HCIC потребує креслення машини або точні польові вимірювання, робочий тиск, напрямок навантаження, частоту циклів, деталі штифта та інформацію про гідравлічне з’єднання для оцінки застосування.
Гідравлічний циліндр 53-4592-106 із цапфою до цапфи — це опція з довгим ходом серії 4000 для механізмів, які потребують певної зміни відстані між цапфами. Його хід 106,06 дюйма, закрита довжина 48,00 дюйма, подовжена довжина 154,06 дюйма, порт 3/4 дюйма NPTF, значення заповнення 1,7 галонів, розширене значення 6,0 галонів і каталожна вага 208 фунтів дають команді OEM точну основу для початкової перевірки комплектації.
Надішліть повну геометрію руху, деталі кріплення, гідравлічні дані та план транспортування до HCIC перед замовленням. Ця інформація потрібна, щоб визначити, чи відповідає ця довгоходова модель повній машині.
HCIC, також відома як Jinan Huachen Industrial Co., Ltd., постачає гідравлічні циліндри, гідравлічні силові агрегати та супутні компоненти для транспортного засобу, транспортного, будівельного та промислового обладнання. Придатність продукту має бути підтверджена повною конструкцією машини та відповідними вимогами безпеки.
