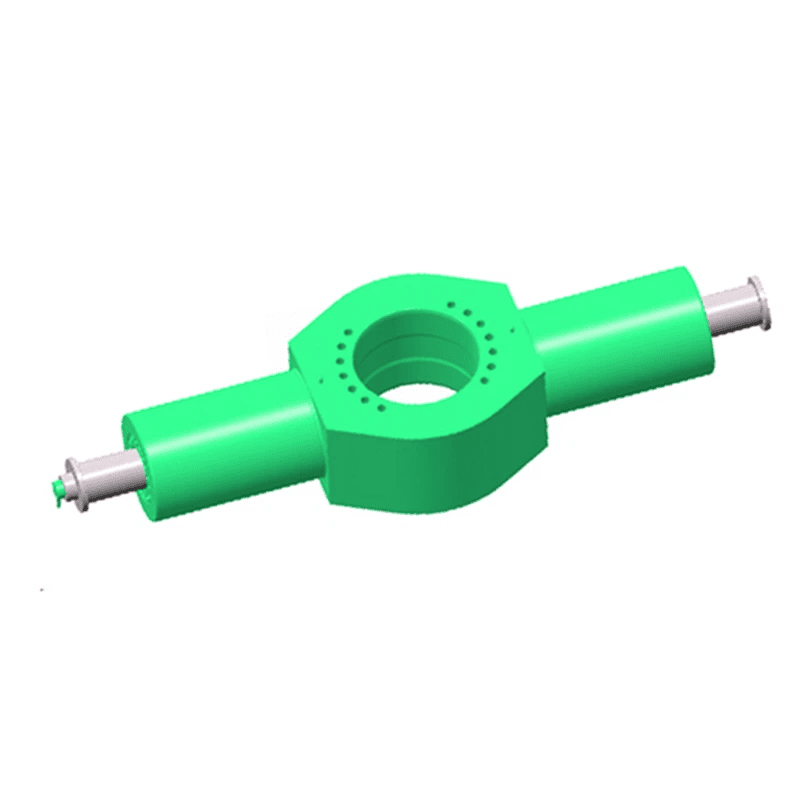

Вступ до гідравлічного прес-циліндра подвійної дії: Тиск: гідравлічний, високого тиску Вага (кг): 70 Розмір (Д*Ш*В): 100x50x50 см Максимальний хід: 1000 мм Внутрішній діаметр труби: 450 мм Матеріал: сталь 45# Вантажопідйомність: 500 тонн Діаметр штанги: 200 мм Зовнішній діаметр труби: 500 мм Застосування: Прес Тип дії: Подвійний Хід: 15000 мм Макс
Ефективна площа його двох камер різна, оскільки поршневий шток є лише з одного боку поршня. При подачі масла в різні камери поршень рухається з різною швидкістю при однаковій кількості масла. Якщо сила навантаження, яку потрібно подолати, однакова, тиск подачі масла, необхідний для різних порожнин гідроциліндра, буде різним, або після встановлення тиску в системі тиск навантаження, який можуть подолати два напрямки гідравлічного циліндра, буде різним, що є структурою та принципом роботи гідравлічного циліндра.
Порівняно з механічними та силовими методами передачі, гідравлічна система має не тільки малі та легкі розміри, невелику вагу, але й таку ж потужність, як і потужність великомасштабної механічної трансмісії, що означає, що вага її одиничної потужності невелика, що робить компонування системи та підключення з’єднання та з’єднання. Гнучкість встановлення є дуже великою, тому вона може становити складну систему, яку важко сформувати іншими методами. Гідравлічна система створює тиск механічної енергії в гідравлічну оливу за допомогою двигуна, щоб приводити в рух циліндр гідравлічного масла та двигун.
Усі параметри можна налаштувати
| Модель | Тоннаж | Сила натягу (КН) | Хід (мм) | Діаметр центрального отвору (мм) | Площа поршня (мм²) | Номінальний тиск масла (МПа) | Кількість макс. Натяжні пасма |
|---|---|---|---|---|---|---|---|
| HCIC750 | 75 | 750 | 200 | 63 | 15072 | 50 | 3 пасма |
| HCIC1000 | 100 | 1000 | 80 | 18344 | 55 | 4 пасма | |
| HCIC1100 | 110 | 1100 | 80 | 21254 | 52 | 5 ниток | |
| HCIC1200 | 120 | 1200 | 85 | 23550 | 51 | 5 ниток | |
| HCIC1500 | 150 | 1500 | 90 | 28495 | 53 | 7 ниток | |
| HCIC2000 | 200 | 2000 | 122 | 43979 | 46 | 9 ниток | |
| HCIC2500 | 250 | 2500 | 127 | 51810 | 49 | 12 ниток | |
| HCIC3000 | 300 | 3000 | 136 | 57795 | 52 | 14 ниток | |
| HCIC3500 | 350 | 3500 | 168 | 67824 | 52 | 17 ниток | |
| HCIC4000 | 400 | 4000 | 170 | 76066 | 53 | 19 ниток | |
| HCIC4500 | 450 | 4500 | 170 | 81954 | 55 | 22 пасма | |
| HCIC5000 | 500 | 5000 | 193 | 97202 | 52 | 24 пасма |
1. Не ведіть вантаж під час роботи
Основна характеристика - неточна зупинка штока поршня, недостатня тяга, падіння швидкості, нестабільна робота і т.д. Причини наступні:
(1) Внутрішній витік гідравлічного циліндра. Внутрішній витік гідравлічного циліндра включає витік, спричинений надмірним зносом ущільнення гідроциліндра, штока поршня та ущільнення кришки ущільнення та ущільнення поршня.
Причиною протікання ущільнення між поршневим штоком і ковпачком ущільнення є те, що ущільнення зім’яте, стиснуте, розірвано, зношено, старіє, зіпсувалося, деформовано тощо. У цей час слід замінити нове ущільнення.
2. Існує багато випадків потрапляння сторонніх тіл із трубопроводів.
a. Не звертайте уваги на прибирання. Установка трубопроводу після очищення не повинна проходити через циліндр, повинна бути встановлена в циліндрі перед масляним портом байпасної лінії. Це важливо. В іншому випадку чужорідне тіло в трубопроводі потрапить у циліндр, коли його введено, тобто його важко виключити, але в корпус циліндра транспортувати сторонні тіла. Крім того, при очищенні ми повинні враховувати спосіб видалення сторонніх тіл у роботі трубопроводу установки. Крім того, корозію в трубі слід очистити перед установкою труби, а також повністю видалити іржу.
b. Сколи, що утворюються при обробці труб. Трубу не можна залишати позаду, коли вона очищає обидва кінці після обробки фіксованого розміру. Крім того, розміщення сталевих труб поблизу місця зварювання труб є причиною змішування зварювальних сторонніх тіл. Труби, розташовані поблизу місця зварювання, повинні бути герметизовані. Важливо також відзначити, що матеріали для з’єднання труб слід готувати на робочому столі без пилу.
в. Ущільнювальний ремінь в циліндр. Як простий ущільнювальний матеріал політетрафторетиленовий пластиковий ущільнювальний ремінь часто використовується при монтажі та перевірці. Якщо метод намотування лінійних і стрічкових ущільнювальних матеріалів є неправильним, ущільнювальний ремінь буде відрізаний і потраплятиме в циліндр. Ущільнення дротяного ременя на ковзній частині обмотки не спричинить жодного ефекту, але спричинить погану дію зворотного клапана циліндра або призведе до того, що буферний клапан не може бути відрегульований до кінця; Для контуру це може призвести до збою роботи реверсивного клапана, запобіжного клапана та редукційного клапана.

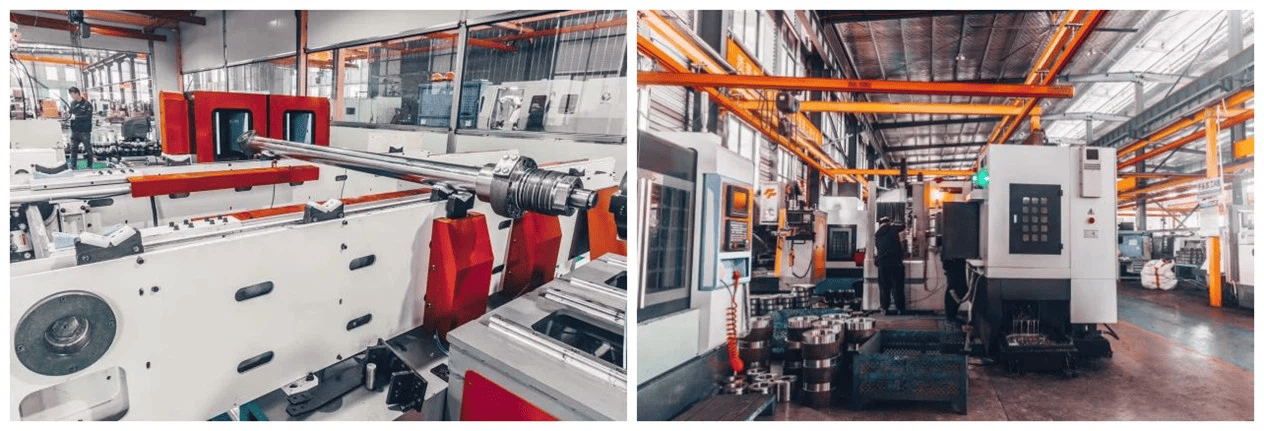

Наша фабрика, заснована в 1998 році, є виробником з багатим досвідом, що спеціалізується на дослідженні, розробці, виробництві та обслуговуванні гідравлічних циліндрів, гідравлічних силових агрегатів, верстатів з ЧПК та іншого великого та середнього механічного обладнання. Є близько 700 співробітників, а виробничий цех займає понад 50 000 квадратних метрів і буде продовжувати розвиватися.
Різноманітність індивідуального виробництва циліндрів, включаючи одноступеневий циліндр (односторонньої дії та подвійної дії), телескопічний односторонньої дії та подвійної дії (мала та велика апертура), циліндр із подвійною головкою, задню конструкцію, циліндр прокатного стану, циліндр тяги, акумулятор, морський циліндр рульового керування, нержавіюча сталь та зварювальна виробнича лінія стандартного розміру тощо.
Ми маємо 20+ років досвіду виробництва та професійного продавця.
У нас є власний завод, щоб гарантувати виробничу потужність.
У нас є професійна команда досліджень і розробок, яка забезпечує постійні інновації та прогрес. 4. Ми маємо досконалу систему післяпродажного обслуговування, щоб ви не хвилювалися щодо наших продуктів.
5. Після багатьох років досліджень і розробок ми можемо гарантувати високу якість продукту та високу надійність.
Q1. Які ваші умови оплати?
A: T/T 30% як депозит, 70% перед доставкою. Ми покажемо вам фотографії продуктів і упаковки, перш ніж ви заплатите залишок.
Q2. Які ваші умови доставки?
A: Ціна франко-завод, ціна FOB, ціна CIF і ціна доставки.
Q3. Які ваші умови пакування?
A: Зазвичай ми пакуємо товари в нейтральні білі коробки та коричневі коробки. Якщо у вас є офіційно зареєстрований патент, ми можемо упакувати товари в пакувальну коробку вашого бренду після отримання вашого листа-дозволи.
Q4. Як щодо часу доставки?
A: Загалом, це займає від 30 до 60 днів після отримання передоплати. Конкретний час доставки залежить від товару та кількості вашого замовлення.
Q5. Чи можете ви виготовити за зразком?
A: Так, ми можемо виготовити відповідно до ваших зразків або технічних креслень. Ми можемо виготовити форми та кріплення.
Q6. Який ваш зразок політики?
A: Якщо у нас є готові запчастини, ми можемо надати зразки, але клієнт повинен сплатити вартість зразка та експрес-плату.
