Розмір (Д*Ш*В): 2880x2450x2700 Розмір столу (мм): 1000x500 Кількість осей: 5 Хід столу (X) (мм): 800 Хід столу (Y) (мм): 500 Хід столу (Z) (мм): 500 Точність позиціонування (мм): 0,0075 Повторюваність (X/Y/Z) (мм): 0,005 Діапазон обертів шпинделя (об/хв): 1 - 8000 об/хв Потужність двигуна шпинделя (кВт): 7,5 Макс. Навантаження на стіл (кг): 600 кг Мін. Час зміни інструменту(ів):3
Фрезерний верстат відноситься до фрезерного верстата, який використовується для обробки різних поверхонь заготовки. Як правило, фреза в основному приводиться в рух обертальним рухом, а заготовка та фреза рухаються як рух подачі. Його можна обробляти площиною, канавкою, також можна обробляти різні вигнуті поверхні, зубчасті колеса тощо.
Високоякісний смоляний пісок
Тайвань шпиндель
Тайвань кульковий гвинт і стопорна гайка
Тайванський балон під тиском
Японський NSK підшипник Німеччина R+W муфта
Автоматична система змащення
Конвеєр стружки за бажанням
застосування:

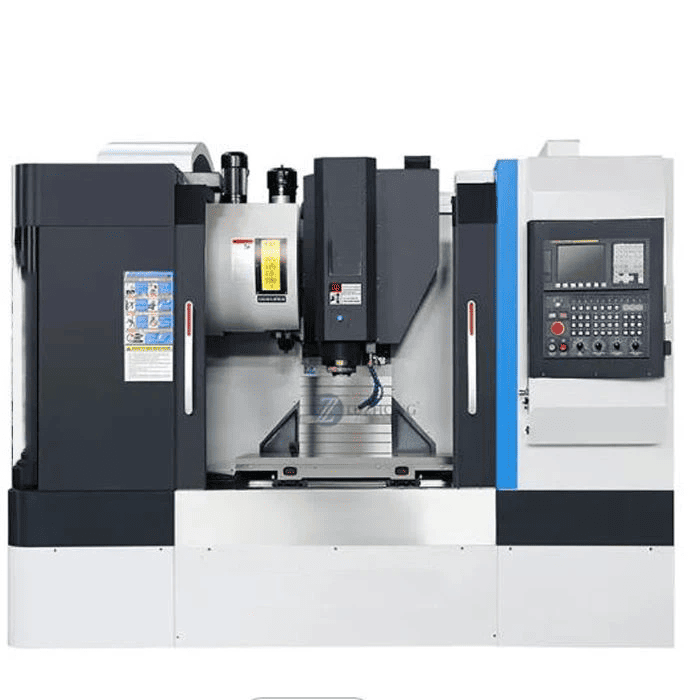

Цей VMC підходить для механічної обробки та виготовлення прес-форм. І він може максимально відповідати вимогам обробки від грубої обробки
механічна обробка для завершення обробки. Він також може завершити багато робочих процедур, таких як фрезерування, свердління, нарізування, розточування тощо
Усі параметри можна налаштувати
Параметри вибірки
| немає | Пункт | Технічні характеристики |
|---|---|---|
| А Технічні параметри верстата: | ||
| 1 | Корпус машини та всі деталі виготовлені з нанолиття | |
| 2 | Розмір столу | 500×400 мм |
| 3 | T-подібний паз (ширина x кількість x відстань) | 10×5×78 мм |
| 4 | Найбільше навантаження | 200 кг |
| 5 | Максимальна висота подачі | 280 мм |
| 6 | Відстань від торця шпинделя до робочого місця | 100-280мм |
| 7 | Триосьовий хід X/Y/Z | 450/400/170 мм |
| 8 | Діаметр шпинделя | Ø100 мм |
| 9 | Швидкість шпинделя | 36000 об / хв |
| 10 | Потужність двигуна шпинделя | 6 кВт |
| 11 | Ємність бібліотеки інструментів шпинделя | 8 |
| 12 | Час зміни інструменту | 5S |
| 13 | Конус шпинделя | ISO25 |
| 14 | Бібліотечні заняття з ножів | Сервообертання диска |
| 15 | Швидка швидкість руху X/Y/Z | 12/12/12 м/хв |
| 16 | Швидкість обробки | 6－12 м/хв |
| 17 | Точність позиціонування | ±0,006/300 мм |
| 18 | Повторювана точність позиціонування | ±0,006/300 мм |
| 19 | Точність обробленої поверхні | ≤Ra1,6 |
| 20 | Точність обробки | ±0,01 мм |
| 21 | Додаткова чотириосьова п'ятиосьова | так |
| 22 | Кут повороту осі А | ±105 градусів |
| 23 | П'ята вісь Кут повороту осі C | 360 градусів |
| 24 | П'ятиосьовий режим навішування | 5 вісь з ходом |
| 25 | Робоча напруга | 380В/50Гц±10% або 220В/60Гц |
| 26 | Розмір машини (Д * Ш * В) | 1450×1600×2100 мм |
| 27 | Маса тіла | 1500 кг |
| B Деталі конфігурації верстата Параметри марки: | ||
| 1 | Конфігурація системи | Тайвань SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Веретено | Високоточний, високошвидкісний, тихий шпиндель із масляним охолодженням потужністю 6 кВт |
| 3 | Кульковий гвинт | Японія NSK, Німеччина RexRoth) 2005 |
| 4 | Лінійна напрямна | Високоточна направляюча H25 Тайваню HIWIN/ABBA |
| 5 | Сервоблок | Сервомотор Panasonic 750W/Ncstudio |
| 6 | Підшипник катанки | Тайвань TPI прецизійний підшипник |
| 7 | Імпульсне джерело живлення | Тайвань Мін качка |
| 8 | Електричний вимикач | Китайська підказка |
| 9 | конвертер | * Квадратний конвертер |
1. Портальний фрезерний верстат: включаючи портальний фрезерно-розточний верстат, портальний фрезерно-стругальний верстат і фрезерний верстат з подвійною колоною, використовуються для обробки великих деталей.
2. Фрезерний верстат з однією колоною та фрезерний верстат з однією рукою: горизонтальна фрезерна головка першого може рухатися вздовж напрямної колони, стіл для поздовжньої подачі; Торцева фрезерна головка останнього може переміщатися горизонтально вздовж консольної напрямної, а консоль також може регулювати висоту вздовж направляючої колони. Обидва використовуються для обробки великих деталей.
3. стіл не піднімає фрезерний верстат: існує два види прямокутного робочого столу та круглого робочого столу, це фрезерний верстат середнього розміру між фрезерним верстатом для підйомного столу та портальним фрезерним верстатом. Його вертикальне переміщення здійснюється підйомом фрезерної головки на колону.
4. Інструментальний фрезерний верстат: невеликий фрезерний верстат з підйомним столом, який використовується для обробки інструментів та інших дрібних деталей.
5.Інструментальний фрезерний верстат: використовується для виготовлення прес-форм і інструментів, оснащений вертикальною фрезерною головкою, універсальним кутовим столом і вилкою та іншими аксесуарами, а також для свердління, розточування та інтерполяційної обробки.
6. Інші фрезерні верстати: такі як фрезерний верстат зі шпонковою канавкою, фрезерний верстат CAM, фрезерний верстат з колінчастим валом, фрезерний верстат із прокатними цапфами та фрезерний верстат для квадратних зливків тощо, є спеціальними фрезерними верстатами, виготовленими для обробки відповідної заготовки.

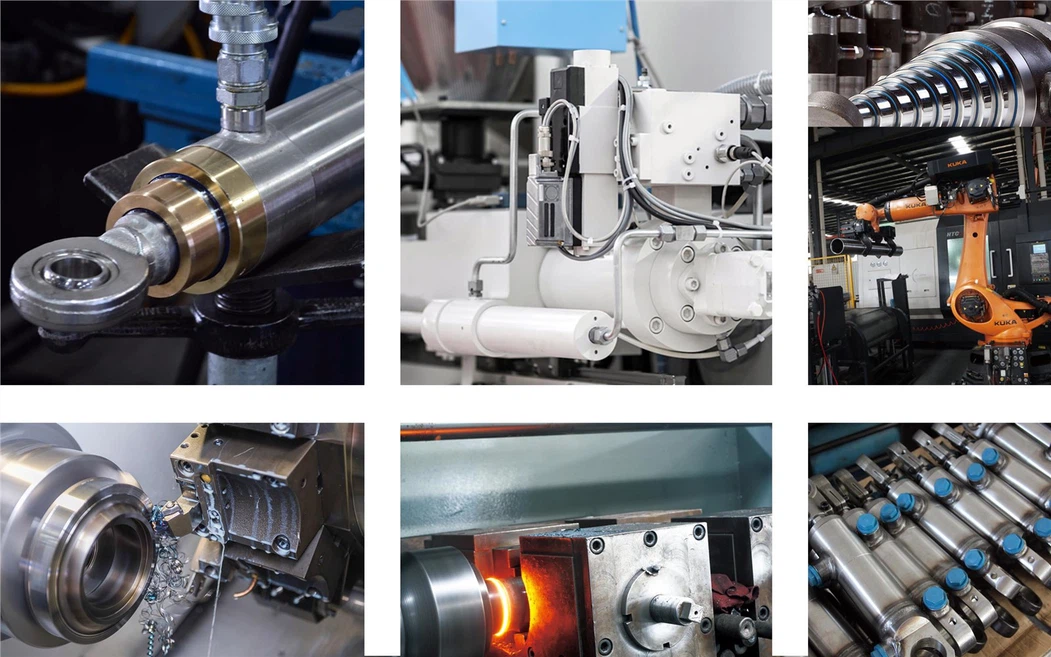

HCIC пропонує повне налаштування для всіх гідравлічних циліндрів:
· Індивідуальний отвір, діаметр штока та довжина ходу
· Регулювання робочого тиску до 10 000 PSI
· Кілька варіантів кріплення: скоба, фланець, цапфа, шпилька
· Спеціальні ущільнювальні матеріали для високотемпературних, низьких температур або корозійних середовищ
· Спеціальна фарба, покриття та маркування
· Виробництво OEM / private label
1. 13 років досвіду.
2. Ідеальна якість виготовлення. Завжди відданий дослідженням і розробкам.
3. Переконайтеся, що продукція відповідає стандартам якості.
4. Переконайтесь, що товар буде доставлено вчасно.
5. Ми відповімо вам протягом 2 годин.
6. Забезпечте тепле та доброзичливе обслуговування та післяпродажне обслуговування.
7. Гарантована якість і найкращий сервіс, оскільки ви купуєте у місцевого постачальника.
8. Доступні різноманітні дизайни, кольори, стилі, візерунки та розміри.
9. Індивідуальні характеристики вітаються.
1.Як ви гарантуєте якість?
Ми перевіримо та надішлемо тестове відео для підтвердження покупця перед відправкою.
2. Коли ви відправите замовлення?
Отримавши підтвердження платежу, ми зробимо все можливе, щоб відправити товар протягом 48 годин.
3. Як я можу відстежити своє замовлення?
Щойно ваше замовлення буде відправлено, ми надішлемо вам електронною поштою деталі доставки.
4.Якщо я не задоволений товаром, чи можу я повернути товар?
Так, ми пропонуємо послуги обміну та ремонту протягом гарантійного терміну.
5. Як зробити наш бізнес довгостроковими та хорошими відносинами?
a. Ми зберігаємо хорошу якість і конкурентоспроможну ціну, щоб забезпечити переваги наших клієнтів;
b. Ми поважаємо кожного клієнта як свого друга, і ми щиро ведемо бізнес і дружимо з ними, незалежно від того, звідки вони.
