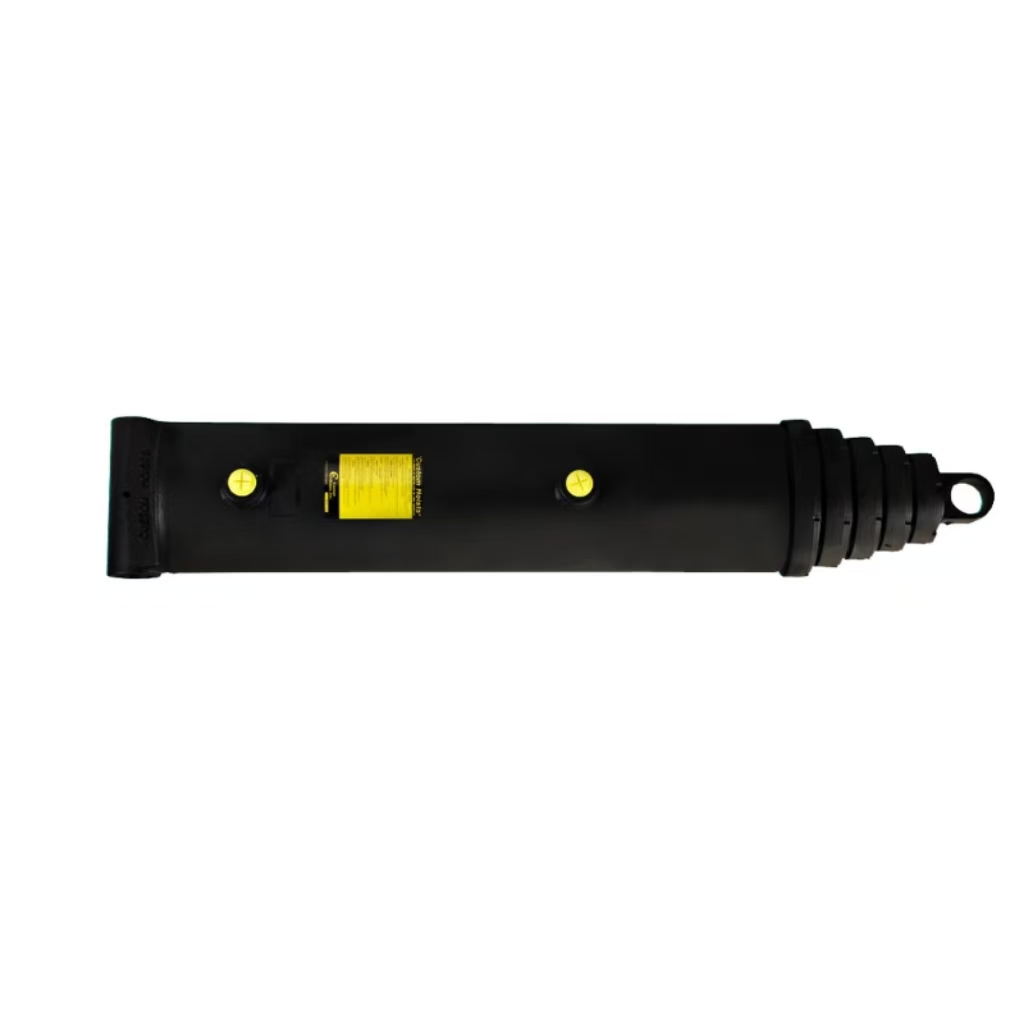

Створений для міцності та простоти обслуговування, цей телескопічний циліндр CH односторонньої дії має поперечне кріплення на трубі, поліровані сталеві столики та ґрунтовку. V-подібне ущільнення ущільнює під високим і низьким тиском, а зовнішні ущільнювальні гайки додають підтримку та спрощують технічне обслуговування.
Body o.d.:
9,5 дюймівStroke:
279,25 дюймівPSI:
2000Retracted:
77,5 дюймівКріплення на поперечну трубу є стандартним
Доступні індивідуальні та цапфові конструкції
Відновлювана
V-упаковка забезпечує герметизацію під високим і низьким тиском
Зовнішні ущільнювальні гайки забезпечують додаткову опору для трубок і спрощують обслуговування
Поліровані сталеві ступені
Праймер закінчено
Наведені томи повністю розширені
| вага: | 746,00 фунтів |
| Діаметр отвору: | 8 дюймів |
| Інсульт: | 279,25 дюймів |
| O.D. тіла: | 9,5 дюймів |
| PSI: | 2000 |
| Діаметр штанги: | NA |
| Діаметр шпильки: | NA |
| Відкликано: | 77,5 дюймів |
| Розширений: | 356,75 дюймів |
| Розмір порту: | 1.0 NPTF |
| Навантаження на стовпець: | 100 520 при 2000 PSI |
| Монтаж: | Поперечна труба |
| Етапи: |
П'ять |
Ця конкретна модель CH може похвалитися 8-дюймовим діаметром отвору в поєднанні з 279,25-дюймовим сукупним ефективним ходом, із загальною довжиною в складеному вигляді 77,5 дюймів і повністю висунутим розміром 356,75 дюймів. Номінальний безперервний робочий тиск зафіксовано на рівні 2000 PSI, і кожен готовий циліндр проходить заводський гідростатичний тест на розрив при 5000 PSI перед відправкою, щоб усунути прихований ризик витоку. Основний ствол із зовнішнім діаметром 9,5 дюйма, який важить 746 фунтів на одиницю, використовує потовщену безшовну сталеву трубу для захисту від бокового удару внаслідок нерівних гірничодобувних робіт і транспортування по бездоріжжю. Діаметр штока та діаметр штифта позначені NA, тому що ця телескопічна конструкція односторонньої дії базується на послідовному висуненні стовбура замість відкритого штока поршня для підйому вантажу.
