Гідравлічний циліндровий сміттєвоз із 3-ступеневим викидом

Гідравлічний циліндр H-001-7041 — це 3-ступінчастий сміттєвоз з гідравлічним циліндром, що входить до каталогу HCIC-2026 для обладнання для переробки відходів. У каталозі зазначено 181,69-дюймовий хід і вказано його застосування як H Pack/Eject cylinder для обладнання 28YD FL / 33YD SL.

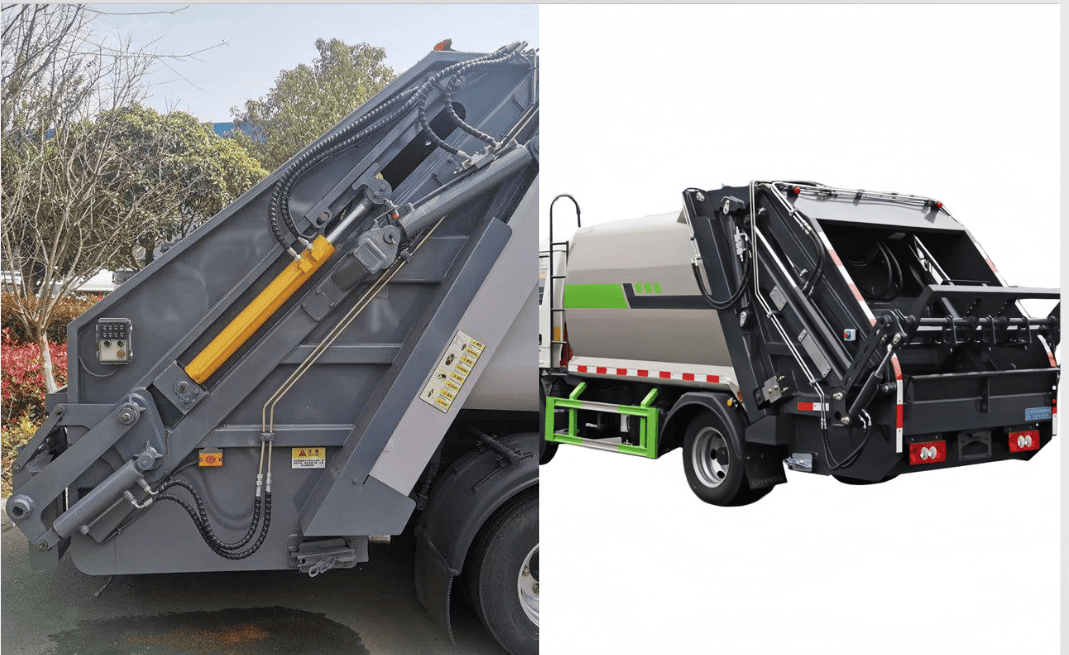

Ця модель не є звичайним довгим циліндром, вибраним лише за ходом. У сміттєвозі циліндр працює всередині більшого завантажувального, пакувального або виштовхувального механізму. Доступний простір, послідовність етапів, точки кріплення, гідравлічний контур і рух кузова – усе це має значення, коли OEM або команда технічного обслуговування оцінює заміну.

---

I. Технічні характеристики H-001-7041

Запис у каталозі не показує специфікації отвору, діаметра штока, робочого тиску, закритої довжини, ваги чи порту для H-001-7041. Ці значення мають бути підтверджені під час технічного огляду замість того, щоб бути висновками з іншого циліндра.

---

II. Триступеневе будівництво та експлуатаційна роль

У триступінчастому телескопічному циліндрі використовуються вкладені ступені, щоб забезпечити довгий лінійний хід, у той же час зберігаючи втягнутий пакет коротшим, ніж у звичайному одноступінчастому циліндрі з таким самим радіусом дії. Для утилізаційного обладнання таке розташування може допомогти з’єднати компактну монтажну зону з пакетом або механізмом витягування, який потребує значного переміщення.

Завдання циліндра полягає в створенні контрольованого лінійного руху. Навколишній зв’язок і структура відпрацьованого тіла визначають, як цей рух стає рухом пакування або виштовхування. Таким чином, каталожний хід розміром 181,69 дюйма є ключовим орієнтиром для креслення механізму, але це не повний опис загального ходу машини.

Позначення H Pack/Eject вказує на роль циліндра в каталозі в механізмі обробки відходів. Посилання на застосування 28YD FL / 33YD SL слід розглядати як відповідність застосування для дослідження, а не як універсальну заяву про придатність для кожного кузова з фронтальним або бічним завантажувачем.

---

III. Що покупці повинні перевірити перед замовленням

Ідентифікація програми: підтвердьте, чи це обладнання конфігурації 28YD FL / 33YD SL, зазначеної в каталозі, чи іншої конструкції корпусу.

1. Монтажні центри:Запишіть висунуті та втягнуті монтажні розміри, розміри штифтів, геометрію скоби та ширину кронштейна.
2. Шлях інсульту:Порівняйте необхідний рух упаковки/викидання з ходом 181,69 дюйма в каталозі.
3. Очищення сцени:Перевіряйте вкладені ступені відносно корпусу, рами, направляючих конструкцій і сусідніх шлангів протягом повного руху.
4. Гідравлічний контур:Для підтвердження надайте інформацію про робочий тиск, витрату, розташування клапана та порт шланга.
5. Поведінка навантаження:Опишіть відпрацьований матеріал, послідовність пакування, стійкість до виштовхування та будь-які відомі механічні обмежувачі.
6. Приміщення для обслуговування:Залиште місце для перевірки штока, ущільнень, поверхонь столика, точок кріплення та гідравлічних з’єднань.

Довгохідний циліндр не можна використовувати для виправлення пошкодженої напрямної, погнутої рами або неправильного вирівнювання корпусу. Якщо механізм геометрично неправильний, заміна циліндра може лише перенести збій на іншу частину системи.

---

IV. Додатки

У каталозі HCIC перераховано гідравлічний циліндр H-001-7041 Pack/Eject для служби H Pack/Eject CYL на утилізаційному обладнанні 28YD FL / 33YD SL. Це робить модель релевантною для інтеграції кузова OEM, перевірки заміни циліндрів і проектів з обслуговування парку автомобілів, що включають ці прикладні посилання.

Остаточний вибір все ще вимагає фактичного креслення машини. Об’єм кузова, механізм ущільнення, монтажна схема, робочий цикл і гідравлічні елементи керування можуть відрізнятися, навіть якщо категорія транспортного засобу виглядає схожою.

---

V. Контрольний список запитів щодо OEM та заміни

Надіслати HCIC:

• Існуючі фотографії циліндрів та інформація з паспортної таблички
• Тип відпрацьованого тіла та посилання на застосування
• Розширені та втягнуті розміри монтажного центру
• Креслення шпильки, скоби та кронштейна
• Необхідне підтвердження руху та ходу
• Гідравлічна схема, інформація про тиск і потік
• Вимоги до шлангів і портів
• Робочий цикл і матеріальні умови
• Кількість і призначення

Ця інформація дозволяє перевірити модель H-001-7041 як частину повного механізму пакування/витягнення, а не як окрему запасну частину.

---

VI. FAQ

---

VII. Висновок

Гідравлічний циліндр H-001-7041 – це триступеневий циліндр, визначений у каталозі, з ходом 181,69 дюйма та заявленим стандартом застосування 28YD FL / 33YD SL. Його цінність для OEM або проекту заміни є чіткою відправною точкою, яку він дає інженерам: модель, кількість ступенів, хід і призначена роль обладнання визначені в каталозі HCIC.

Наступний крок — не припускати взаємозамінності. Надішліть креслення кузова для відходів, монтажні розміри, інформацію про гідравлічний контур і вимоги до руху, щоб HCIC міг перевірити циліндр у порівнянні з усією машиною.

---

VIII. Про HCIC

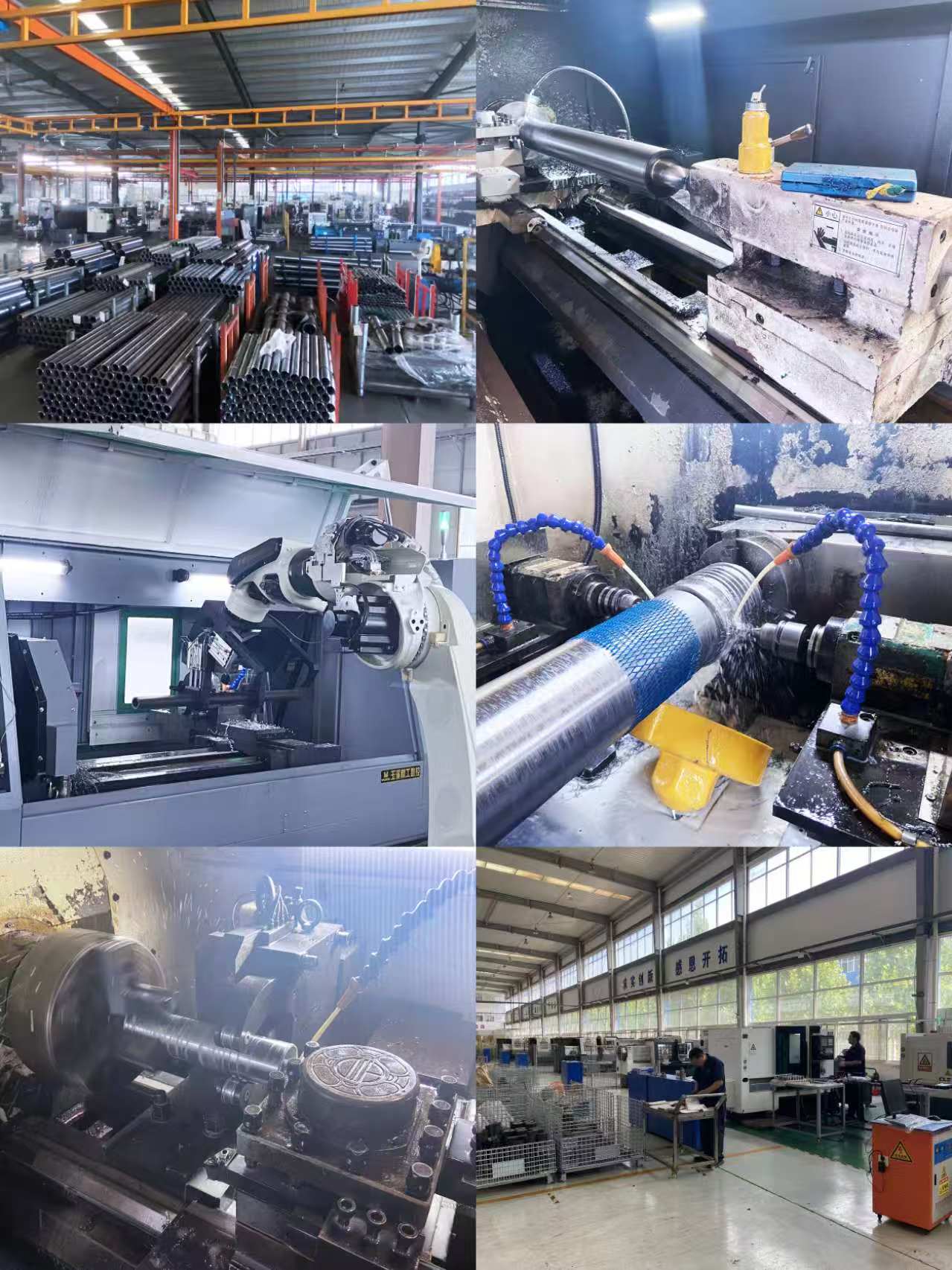

HCIC, також відома як Jinan Huachen Industrial Co., Ltd., розробляє та виробляє гідравлічні циліндри, гідравлічні силові агрегати та пов’язані гідравлічні компоненти для транспортних засобів, переробки сміття та промислового застосування. Придатність продукту повинна бути підтверджена фактичною конструкцією обладнання та умовами експлуатації.
